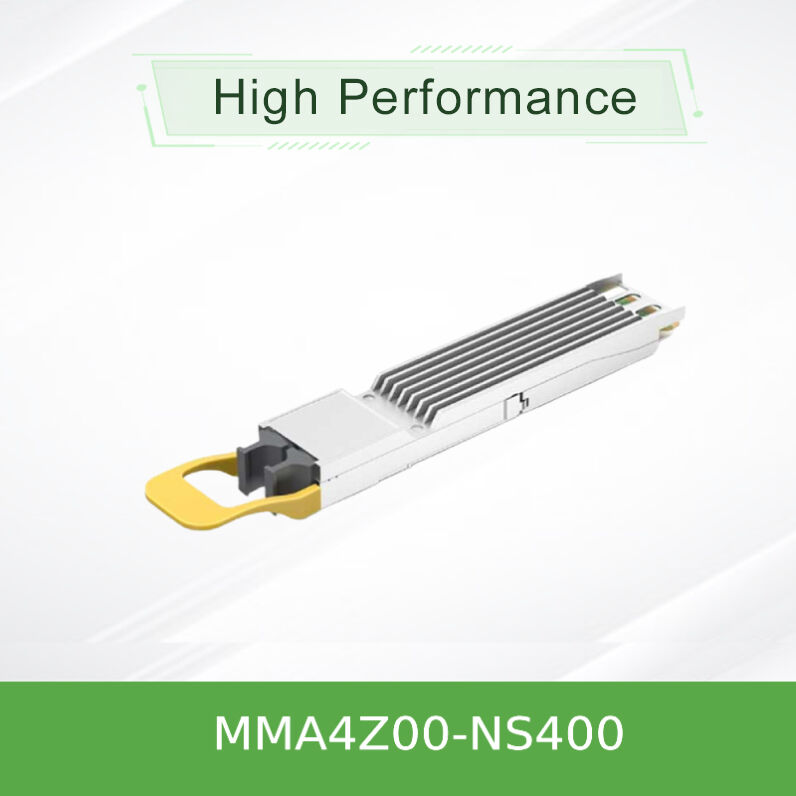

NVIDIA MMA4Z00-NS400 400G OSFP SR4 трансивер для высокоскоростного подключения к серверам
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMA4Z00-NS400 |
| Документ: | MMA4Z00-NS400.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50 м | Температурный диапазон: | 0 ° C до +70 ° C. |
| имя: | Emllanox Optical Pronceiver MMA4Z00-NS400 400GB/S Одинопорт OSFP 400 ГБ/с Многомодовый SR4 50M Прием | Ключевые слова: | Mellanox Optical Transceiver |
| Выделить: | NVIDIA 400G OSFP трансивер,Mellanox 400G SR4 трансивер,трансивер для высокоскоростного подключения к серверам |
||
Характер продукции
MMA4Z00-NS400 обеспечивает гибкое подключение с высокой пропускной способностью для хост-адаптеров NVIDIA ConnectX-7. Его ключевым нововведением является двухскоростная работоспособность: он работает как устройство 400Gb/s, но автоматически снижает скорость до сетевой карты 200Gb/s при подключении через разветвительные кабели 1:2, одновременно снижая энергопотребление. Разработанный с плоской верхней частью корпуса OSFP для взаимодействия с системой охлаждения на картах ConnectX-7, он служит идеальным оптическим аналогом коммутаторов серии mq9700 с высокой плотностью, обеспечивая эффективное масштабирование кластеров ИИ и HPC.
NVIDIA MMA4Z00-NS400 — это однопортовый оптический трансивер OSFP форм-фактора, работающий на скорости 400 гигабит в секунду (Гбит/с), многомодовый (SR4). Он специально разработан для установки в сетевые карты (NIC) PCIe на базе ConnectX-7, обеспечивая оптический интерфейс для подключения к вышестоящим коммутаторам, оснащенным двухпортовыми трансиверами OSFP 800G.
Этот трансивер является основным компонентом при построении сквозных сетей NDR InfiniBand или 400GbE. Он имеет идентичную внутреннюю электронику со своим аналогом QSFP112, отличаясь только физическим корпусом для установки в клетку OSFP на адаптерах ConnectX-7.
- Двойной протокол, автоматическое определение: Поддерживает как NDR InfiniBand, так и 400Gb Ethernet. Правильная прошивка активируется в зависимости от протокола подключенного коммутатора.
- Адаптивная двухскоростная работа:
- Режим 400Gb/s: Использует все 4 полосы с прямыми кабелями MPO.
- Режим 200Gb/s (NDR200): Активируется автоматически с помощью разветвительных кабелей 1:2, используя только 2 полосы.
- Оптимизированный профиль энергопотребления: Максимальная мощность составляет 8,5 Вт в режиме 400G и всего 5,5 Вт в режиме 200G благодаря автоматической деактивации каналов.
- Оптика для коротких расстояний: Дизайн на основе VCSEL 850 нм, поддерживающий до 50 м по волокну OM4 и 30 м по OM3.
- Плоская верхняя тепловая конструкция: Корпус предназначен для сопряжения с радиатором, встроенным в клетку адаптера ConnectX-7, для эффективного охлаждения.
- Комплексное управление: Соответствует стандартам OSFP MSA и CMIS 4.0, включая полный цифровой диагностический мониторинг (DDM).
Этот передовой компонент сетевой карты основан на нескольких отраслевых стандартах и инновациях NVIDIA:
- Форм-фактор и управление: Соответствует спецификации OSFP MSA Rev. 1.12. Управление осуществляется через спецификацию общего интерфейса управления (CMIS) 4.0.
- Модуляция и сигнализация: Использует 100Gbaud PAM4 (импульсно-амплитудная модуляция, 4-уровневая) на полосу как для электрических, так и для оптических интерфейсов.
- Оптическая конструкция: Использует надежный массив VCSEL 850 нм для многомодовой передачи. Оснащен разъемом MPO-12/APC (угловой физический контакт) для минимизации обратного отражения света.
- Диагностика: Встроенный микроконтроллер обеспечивает DDM в реальном времени для таких параметров, как температура, напряжение, ток смещения лазера и оптическая мощность TX/RX на полосу.
Трансивер действует как электрооптический шлюз для сетевой карты ConnectX-7. Он получает четыре полосы электрических сигналов 100G-PAM4 от адаптера, преобразует их в оптические сигналы через свой массив VCSEL и передает их по четырем многомодовым волокнам.

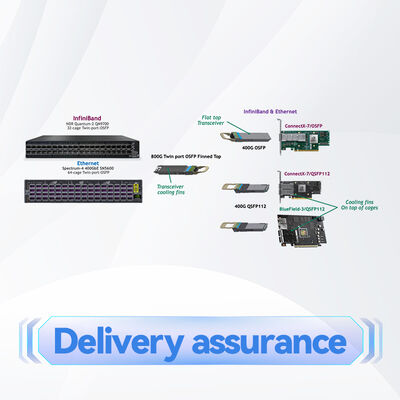

Схема подключения: MMA4Z00-NS400 обычно подключается к одному порту двухпортового трансивера 800G (например, MMA4Z00-NS) в коммутаторе. Для этого требуется перекрестный оптоволоконный кабель типа B (например, MFP7E10 для 400G, MFP7E20 для 200G). Этот кабель внутренне пересекает волокна передачи и приема, чтобы обеспечить выравнивание передатчика одного модуля с приемником другого.
Скорость определяется типом кабеля: прямой 4-канальный кабель обеспечивает 400G; разветвительный кабель 1:2 активирует только 2 канала в трансивере, создавая соединение 200G.
- Подключение серверов AI/ML высокой плотности: Подключение отдельных серверов, оснащенных сетевыми картами ConnectX-7, к коммутаторам spine с поддержкой 800G (например, платформам mq9700) в кластерах GPU.
- Гибкое масштабирование кластера:
- Один двухпортовый коммутатор может подключиться к двум серверам 400G (с использованием прямых кабелей).
- Один двухпортовый коммутатор может подключиться к четырем серверам 200G (с использованием разветвительных кабелей), оптимизируя использование портов.
- Высокопроизводительные вычислительные (HPC) сети: Обеспечение каналов с низкой задержкой и высокой пропускной способностью для вычислительных узлов в вычислительных средах на основе InfiniBand.
- Консолидированные сети центров обработки данных: Служат оптическим интерфейсом на стороне сервера в архитектурах leaf-spine 400GbE следующего поколения.
| Модель | MMA4Z00-NS400 |
|---|---|
| Форм-фактор | OSFP, однопортовый, плоский верх |
| Скорость передачи данных | 400 Гбит/с (4x100G-PAM4) или 200 Гбит/с (2x100G-PAM4) |
| Длина волны | 850 нм |
| Максимальная дальность | 50 м (OM4), 30 м (OM3) |
| Максимальная мощность (400G) | 8,5 Вт |
|---|---|
| Максимальная мощность (200G) | 5,5 Вт |
| Режим низкого энергопотребления | < 2,0 Вт |
| Напряжение питания | 3,3 В ±5% |
| Температура корпуса | от 0°C до +70°C |
| Хост-устройство | Адаптеры NVIDIA ConnectX-7/OSFP |
|---|---|
| Оптический разъем | 1 x MPO-12/APC |
| Управление | CMIS 4.0, OSFP MSA |
| Лазерная безопасность | Класс 1M |
| RoHS | Соответствует |
- Интеллектуальное масштабирование мощности: Уникальная автоматическая настройка снижает энергопотребление примерно на 35% при работе в режиме 200G, напрямую снижая эксплуатационные расходы и тепловую нагрузку в корпусе сервера.
- Гибкость развертывания: Один артикул трансивера поддерживает два распространенных уровня скорости (400G и 200G), упрощая резервирование и обеспечивая плавное масштабирование пропускной способности сети.
- Оптимизация экосистемы: Являясь частью комплексного решения NVIDIA, он тщательно проверен с адаптерами ConnectX-7 и коммутаторами Quantum-2/Spectrum-4 (серия mq9700), обеспечивая надежность по принципу plug-and-play.
- Превосходная тепловая интеграция: Плоская верхняя конструкция специально разработана для системы терморегулирования карт ConnectX-7, обеспечивая стабильную работу при полной нагрузке.
- Перспективная поддержка протоколов: Прошивка с двойным протоколом устраняет необходимость в отдельных инвентарях трансиверов InfiniBand и Ethernet.
Мы поддерживаем каждую сетевую карту и компонент, который мы поставляем, с помощью комплексной системы обслуживания:
- Гарантия: Полная гарантия производителя. Узнайте о расширенных соглашениях об уровне обслуживания (SLA).
- Глобальный склад и доставка: Продукты доступны с нашего обширного глобального склада, поддерживая как небольшие, так и крупнообъемные заказы с надежной логистикой.
- Техническая поддержка: Доступ к нашей команде экспертов технической поддержки для предпродажных консультаций и послепродажной поддержки интеграции, доступной круглосуточно.
- Разработка решений: Помощь в разработке архитектуры системы и планировании совместимости для сложных развертываний с использованием коммутаторов и адаптеров NVIDIA.
- Совместимость: Проверьте совместимость хост-адаптера (NVIDIA ConnectX-7 с клеткой OSFP). Не используйте в коммутаторах или BlueField-3 DPU.
- Управление волокном и кабелем:
- Используйте только многомодовое волокно OM3 или OM4 с разъемами MPO-12/APC.
- Всегда используйте перекрестные кабели типа B для прямых соединений трансивер-трансивер.
- Держите оптические пылезащитные колпачки, когда порты не используются.
- Обращение и очистка:
- Соблюдайте меры предосторожности при работе с электростатическим разрядом.
- Очищайте торцевые поверхности разъема MPO с помощью утвержденных инструментов перед соединением, чтобы предотвратить загрязнение, которое является основной причиной проблем с соединением.
- Никогда не прикасайтесь к оптической ферруле напрямую.
- Лазерная безопасность: Это лазерное изделие класса 1M. Не смотрите в оптический порт и не смотрите на него с помощью оптических приборов.
- Рабочая среда: Обеспечьте достаточный поток воздуха вокруг адаптера ConnectX-7, чтобы поддерживать температуру корпуса трансивера в диапазоне от 0°C до +70°C.
