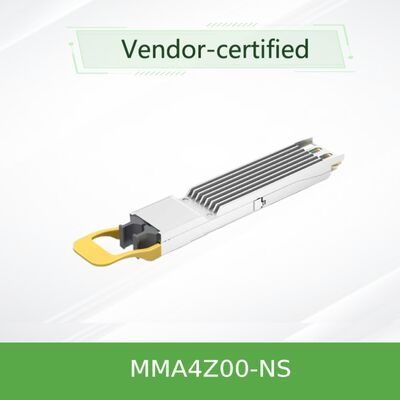

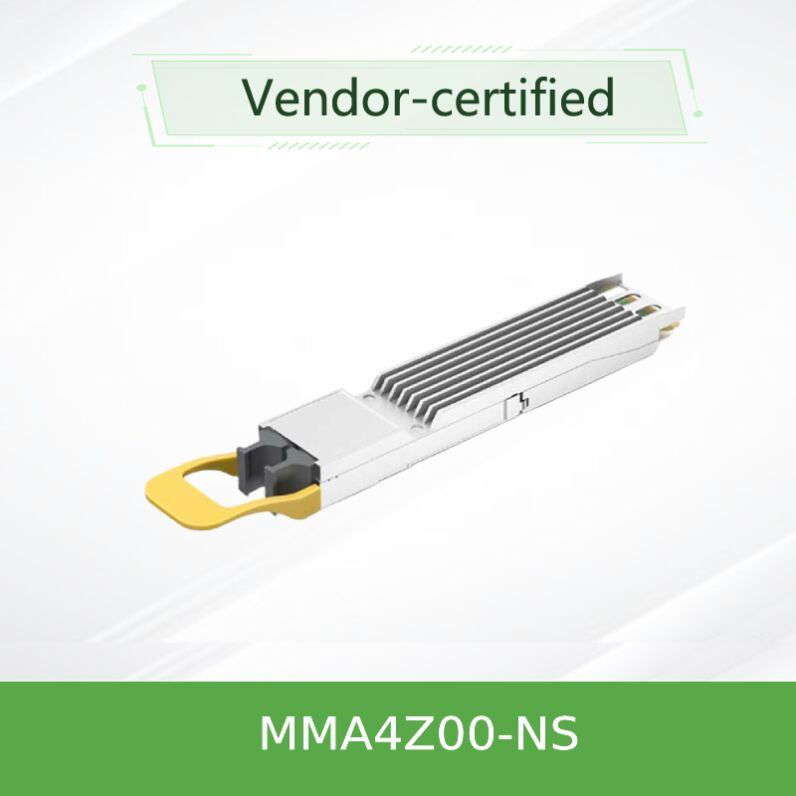

MMA4Z00-NS mellanox оптический приемопередатчик совместим с 800G 2xSR4 OSFP PAM4 850nm 50m
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Приемопередатчик MMA4Z00-NS Mellanox оптически |
| Документ: | MMA4Z00-NS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50 м | Температурный диапазон: | 0 ° C до +70 ° C. |
| имя: | Mellanox Optical Procsciver MMA4Z00-NS Совместимый с 800G 2xSR4 OSFP PAM4 850NM 50M Infiniband NDR м | Ключевые слова: | Mellanox Optical Transceiver |
| Выделить: | Оптический трансивер Mellanox OSFP 800G,Трансивер MMA4Z00-NS 2xSR4 PAM4,Трансивер Mellanox 850 нм с гарантией |
||
Характер продукции
Оптический трансивер NVIDIA MMA4Z00-NS 800 Гбит/с OSFP Twin-Port SR8 обеспечивает оптимальное решение для сетевых карт высокой плотности и высокой пропускной способности для центров обработки данных следующего поколения на базе ИИ и HPC.
MMA4Z00-NS — это не просто сетевая карта; это прорыв в области плотности и эффективности. Он объединяет два независимых модуля приемопередатчиков 400 Гбит/с NDR в одном форм-факторе OSFP, эффективно удваивая плотность портов коммутаторов, таких как платформа mq9700. Это обеспечивает 64 порта 400G в шасси с 32 слотами, значительно уменьшая занимаемое место в стойке и сложность кабельной разводки, одновременно поддерживая протоколы InfiniBand и Ethernet автоматически.
NVIDIA MMA4Z00-NS — это двухпортовый оптический приемопередатчик с форм-фактором OSFP, работающий на скорости 800 гигабит в секунду (Гбит/с), предназначенный для короткодействующих приложений с многомодовым волокном (SR8). Каждый модуль содержит два полных приемопередатчика 400 Гбит/с, обеспечивая совокупную пропускную способность 800 Гбит/с для хост-коммутатора mq9700 или аналогичного через один электрический разъем, а также два независимых оптических интерфейса MPO-12/APC.
Разработанный специально для коммутаторов NVIDIA Quantum-2 NDR InfiniBand и Spectrum-4 400GbE с воздушным охлаждением, он использует верхнюю часть с ребрами для улучшения теплового режима. Доступен вариант с плоской верхней частью (MMA4Z00-NS-FLT) для систем с жидкостным охлаждением и платформ DGX H100.
- Поддержка двух протоколов: Автоматически активирует прошивку InfiniBand или Ethernet в зависимости от хост-коммутатора
- Высокая плотность: Два порта 400G в одном слоте OSFP, максимальное использование лицевой панели коммутатора
- Производительность: Совокупная скорость 800G (2x400G) с использованием модуляции 100G-PAM4 на полосу по 8 каналам на основе VCSEL
- Дальность: До 50 метров по многомодовому волокну OM4, 30 метров по OM3 (с двумя патч-панелями)
- Энергоэффективность: Максимальная рассеиваемая мощность 17 Вт, с режимом пониженного энергопотребления 2,0 Вт
- Горячее подключение: Полностью соответствует стандартам управления OSFP MSA и CMIS 4.0
- Гибкое подключение: Поддерживает как прямые, так и разветвительные волоконные кабели 1:2 для конфигураций каналов 400G или 200G
- Форм-фактор и управление: Соответствует спецификации OSFP MSA Rev. 1.12 и спецификации общего интерфейса управления (CMIS) 4.0
- Модуляция: 100Gbaud PAM4 (импульсно-амплитудная модуляция 4-уровневая) на электрическую и оптическую полосу
- Оптический модуль: Массивы VCSEL (лазер с вертикальным резонатором с поверхностным излучением) 850 нм для многомодовой передачи
- Разъем: Запатентованная вертикальная ориентация двойных разъемов MPO-12/APC (скошенный физический контакт) для соответствия конструкции с двумя портами, минимизирующая обратное отражение
- Диагностика: Комплексный цифровой диагностический мониторинг (DDM) для мониторинга температуры, напряжения, тока смещения TX и оптической мощности на полосу в реальном времени
Приемопередатчик работает как сложный электрооптический преобразователь. На стороне хоста (например, коммутатор mq9700) он получает 8 полос электрических сигналов 100G-PAM4. Внутри два идентичных модуля приемопередатчика обрабатывают по четыре полосы каждый.
Поток процесса: Электрический вход (PAM4) → Драйвер и лазерный массив (преобразование E/O) → Свет 850 нм в многомодовое волокно → Удаленный приемник (преобразование O/E) → Выходной электрический сигнал.
Каждый из двух оптических портов использует 12-волоконный разъем MPO, но активирует только 8 волокон (4 для передачи, 4 для приема). Для прямого подключения двух приемопередатчиков требуются перекрестные волоконные кабели типа B, которые внутренне меняют местами пары волокон Tx и Rx, чтобы правильно выровнять передатчики с приемниками.

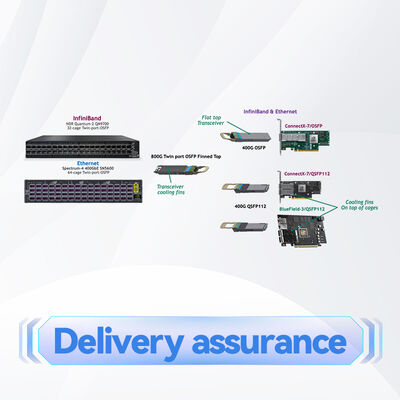

- Соединение коммутатор-коммутатор: Создайте канал 800G между двумя коммутаторами или два независимых канала 400G для отдельных коммутаторов
- Подключение серверов высокой плотности: Подключите коммутатор к нескольким адаптерам NVIDIA ConnectX-7 и/или BlueField-3 DPU
- Структура кластера ИИ/GPU: Идеально подходит для построения сетей с низкой задержкой и высокой пропускной способностью для систем NVIDIA DGX H100 и связи GPU-GPU через InfiniBand
- Консолидированный центр обработки данных Spine-Leaf: Максимизируйте плотность полосы пропускания в агрегационных и основных слоях Ethernet-структур
| Атрибут | Спецификация |
|---|---|
| Модель продукта | MMA4Z00-NS (с ребрами) |
| Форм-фактор | OSFP с двумя портами |
| Совокупная скорость передачи данных | 800 Гбит/с (2 x 400 Гбит/с) |
| Модуляция | 100G-PAM4 на полосу |
| Оптическая длина волны | 850 нм VCSEL |
| Максимальная дальность волокна (OM4) | 50 метров |
| Тип разъема | 2 x MPO-12/APC |
| Поддержка протокола | NDR InfiniBand / 400Gb Ethernet |
| Потребляемая мощность (макс.) | 17 Вт |
| Режим пониженного энергопотребления | < 2,0 Вт |
| Напряжение питания | 3,3 В ±5% |
| Рабочая температура корпуса | от 0°C до +70°C |
| Класс лазерной безопасности | Класс 1M |
| Совместимые платформы | Коммутаторы NVIDIA Quantum-2, Spectrum-4 (серия mq9700) |
- Непревзойденная плотность портов: Удваивает эффективное количество портов 400G на шасси коммутатора по сравнению с однопортовыми приемопередатчиками, обеспечивая превосходную эффективность CapEx и места в стойке
- Гибкость протокола: Один артикул обслуживает как среды InfiniBand, так и Ethernet, упрощая инвентаризацию и предлагая перспективную гибкость
- Интеллектуальное управление питанием: При использовании с разветвительными кабелями для каналов 200G он автоматически сигнализирует сетевой карте на дальнем конце о снижении мощности с 8 Вт до 5,5 Вт, оптимизируя общее энергопотребление системы
- Оптимизация NVIDIA End-to-End: Тщательно протестировано и проверено в экосистеме NVIDIA, что обеспечивает гарантированную производительность и надежность
- Улучшенная конструкция охлаждения: Корпус с ребрами специально разработан для оптимальной тепловой производительности в средах коммутаторов высокой плотности с воздушным охлаждением
Опираясь на многолетний опыт нашей компании и сильную техническую команду, мы предоставляем всестороннюю поддержку для этого и других решений для сетевых карт премиум-класса:
- Гарантия: Применяется стандартная гарантия производителя. Доступны расширенные варианты поддержки
- Наличие: В наличии с готовым к отправке инвентарем, поддерживающим заказы больших объемов
- Техническая поддержка: Круглосуточная консультация клиентов и техническая помощь после продажи
- Услуги интеграции: Экспертное руководство по развертыванию в сетях NVIDIA и многовендорных сетях
- Глобальная логистика: Надежная доставка с точным отслеживанием доставки
Совместимость: Проверьте совместимость хост-коммутатора (например, серия mq9700). Используйте только с рекомендованными NVIDIA клетками OSFP.
Тип волокна: Используйте многомодовое волокно OM3 или OM4. Убедитесь, что полярность волокна правильная, используя перекрестные кабели типа B для прямых соединений приемопередатчик-приемопередатчик.
Обращение: Всегда держите защитные колпачки на оптических портах, когда они не подключены. Очищайте разъемы MPO одобренными инструментами перед вставкой, чтобы предотвратить загрязнение, которое является основной причиной сбоев в работе каналов. Соблюдайте меры предосторожности при работе с ESD (электростатическим разрядом).
Окружающая среда: Работайте в указанном диапазоне температур корпуса (от 0°C до 70°C). Обеспечьте достаточный поток воздуха в коммутаторе для версии с ребрами.
Лазерная безопасность: Это лазерное изделие класса 1M. Не смотрите в открытые оптические отверстия и не используйте оптические приборы для просмотра луча.
Последовательность включения питания: Модуль поддерживает горячее подключение, но убедитесь, что питание и заземление хост-системы соответствуют спецификациям, чтобы избежать повреждений.
