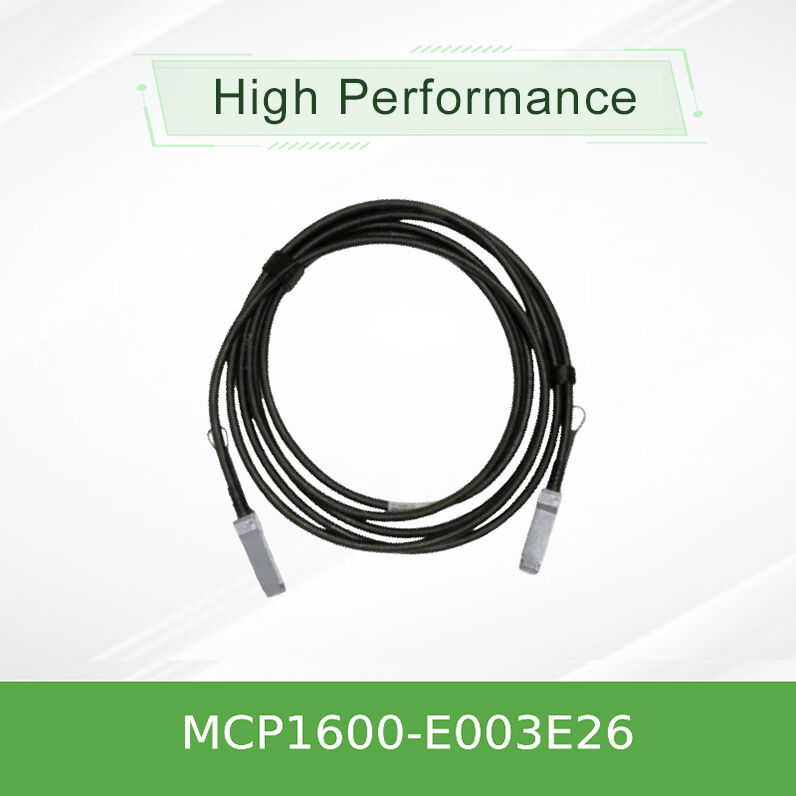

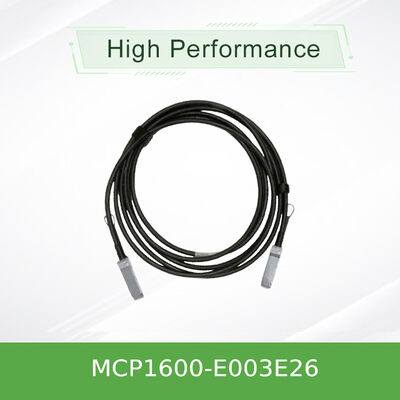

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Медный кабель прямого подключения
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E003E26 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | кабель Mellanox 100Gb/s QSFP28,Прямая привязка медного кабеля с гарантией,кабель DAC Mellanox MCP1600-E003E26 |
||
Характер продукции
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Медный кабель прямого подключения
Высокопроизводительный пассивный Direct Attach Copper (DAC) кабель, предназначенный для приложений InfiniBand EDR и Ethernet 100 Гбит/с, обеспечивающий надежное соединение с низкой задержкой в среде центра обработки данных.
Ключевые характеристики
- Скорость передачи данных:Поддерживает совокупные скорости передачи данных до 100 Гбит/с (4x25 Гбит/с линий)
- Пассивный и энергоэффективный:Не требует перезагрузки сигнала, потребляет менее 0,1 Вт
- Замыкается на горячем:Безопасное вставление и вывод без отключения систем
- Высокая целостность сигнала:Битовая погрешность (BER) лучше 10−15 с системами Mellanox
- Прочный и экологически чистый:LSZH куртка и PCB без свинца, без галогенов
- Комплексное управление:Интегрированная EEPROM с интерфейсом I2C, соответствующим SFF-8636.
Технологии и стандарты
Соответствует SFF-8685 (форма QSFP28) и SFF-8636 (управление).Разработан для протоколов InfiniBand EDR и Ethernet 100GbE с контролируемым дифференциальным импедансом 100Ω для оптимальной целостности сигнала.
Сценарии применения
Идеально подходит для высокопроизводительных вычислений, корпоративных центров обработки данных, облачной инфраструктуры и сетей хранения данных:
- Сцепление переключателей верхней части стойки с переключателями листового или спинного типа
- Подключение серверов с адаптерами Mellanox ConnectX-4/5 к коммутаторам EDR
- Создание кластеров высокой пропускной способности для ИИ и машинного обучения
- Создание узлов короткой дальности внутри или между соседними стойками
Спецификации
| Параметр | Спецификация |
|---|---|
| Модель / псевдоним | MCP1600-E003E26 (mq9700) |
| Интерфейс / Форм-фактор | QSFP28 до QSFP28 |
| Коэффициент данных | 100 Гбит/с (4x25 Гбит/с) |
| Тип кабеля | Пассивно-прямая крепление меди (DAC) |
| Длина | 3 метра |
| Измеритель проволоки (AWG) | 26 AWG |
| Операционная температура | от 0°C до 70°C |
| Потребление энергии | < 0,1 Вт |
| Совместимость | InfiniBand EDR, 100GbE; переключатели и адаптеры Mellanox |
Семейство продуктов
| Номер части | Длина | AWG | Диаметр кабеля |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5м | 30 | 7.1 мм |
| MCP1600-E001E30 | 1 м | 30 | 7.1 мм |
| MCP1600-E01AE30 | 1.5м | 30 | 7.1 мм |
| MCP1600-E002E30 | 2 м | 30 | 7.1 мм |
| MCP1600-E003E26 | 3 м | 26 | 9.4 мм |
| MCP1600-E004E26 | 4 м | 26 | 9.4 мм |
| MCP1600-E005E26 | 5 м | 26 | 9.4 мм |
Преимущества
- Экономия затрат:Более низкая покупная цена в одном порту
- Энергоэффективность:Почти нулевой расход энергии снижает OPEX
- Низкая задержка:Пассивная передача обеспечивает минимальную задержку сигнала
- Устойчивость и простота:Без тонкой оптики, легче развертывать
- Гарантированная производительность:Строгое тестирование гарантирует надежность
Обслуживание и поддержка
ПоддерживаетсяОграниченная годовая гарантия на оборудованиес комплексными услугами поддержки:
- Быстрая доставка:Большой запас для быстрого выполнения
- Техническая консультация круглосуточно:Экспертная поддержка интеграции
- Глобальная цепочка поставок:Постоянная доступность оригинальных продуктов
Часто задаваемые вопросы
Вопрос: Совместим ли этот кабель с коммутаторами, не являющимися Mellanox?
A: Хотя он разработан для оптимальной производительности с оборудованием Mellanox, он может работать с совместимыми портами других производителей.
Вопрос: Каково максимальное надежное расстояние для этого пассивного DAC?
Ответ: Модель 3m надежна для соединений внутри и рядом с стойками.
Вопрос: Требуется ли кабелю какие-либо драйверы или конфигурация программного обеспечения?
Нет, это пассивный компонент, который автоматически настраивается через EEPROM.
Вопрос: Что означает псевдоним mq9700?
A: mq9700 - это альтернативный идентификатор продукта, используемый для этого конкретного 3m кабеля Mellanox QSFP28 DAC.
Руководящие принципы
- Радиус изгиба:Сохранить минимальный радиус одного изгиба ≥ 47 мм и радиус повторного изгиба ≥ 94 мм
- Окружающая среда:0°C - 70°C, относительная влажность 5-85% неконденсирует
- Электростатический разряд (ESD):Обработка с применением стандартных мер предосторожности ESD
- Проверка совместимостиПодтвердить совместимость порта переключателя/сетевой карты перед покупкой
- Установка:Обеспечить полную вставку и безопасное замыкание
