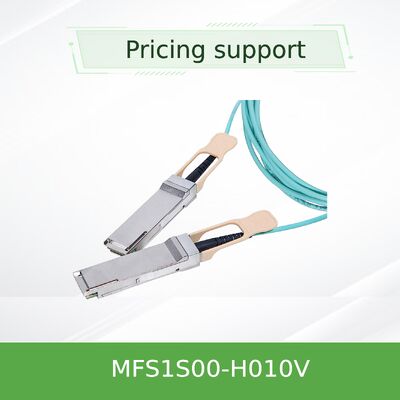

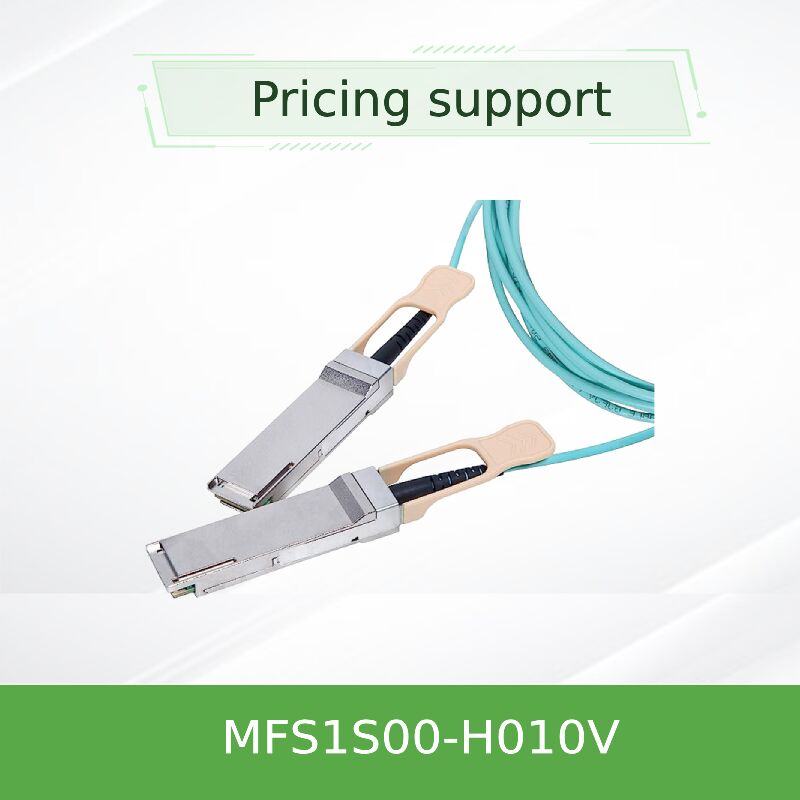

Mellanox MFS1S00-H010V 10м 200 Гбит/с QSFP56 активный оптический кабель Расширенный диапазон для сетей центров обработки данных
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S00-H010V |
| Документ: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 10 метров |
| Модель: | MFS1S00-H010V | имя: | Оптический кабель MFS1S00-H010V Mellanox активный до кабеля 200Gb/s IB HDR QSFP56 10m Mellanox AOC |
| Ключевое слово: | Cable Mellanox | ||
| Выделить: | Активный оптический кабель Mellanox QSFP56,Кабель для сети центра обработки данных 200 Гбит/с,Оптический кабель расширенного диапазона 10 м |
||
Характер продукции
Кабель MFS1S00-H010V - это высококачественный 10-метровый активный оптический кабель, разработанный для требовательных центров обработки данных с пропускной способностью 200 гигабит. Это решение, функционирующее как высокопроизводительный межсоединитель сетевых карт, также известный под псевдонимом mq9700, использует передовую оптику VCSEL для преодоления ограничений по расстоянию медных кабелей. Он обеспечивает надежный компонент сетевой карты по принципу plug-and-play, необходимый для создания гибких сетевых архитектур с высокой пропускной способностью в серверных стойках и рядах коммутаторов.
- Увеличенная дальность действия 10 метров: Идеально подходит для соединений внутри и между соседними стойками, предлагая большую гибкость компоновки, чем короткие DAC.
- Пропускная способность 200 Гбит/с: Обеспечивает совокупную пропускную способность 200 Гбит/с, используя 4 полосы PAM4 по 50 Гбит/с для InfiniBand HDR и 200GbE.
- Встроенная диагностика: Комплексный цифровой диагностический мониторинг (DDM) предоставляет данные в реальном времени о оптической мощности, температуре и напряжении для каждой полосы.
- Низкое энергопотребление: Типичное энергопотребление 5,0 Вт на конец, оптимизирующее энергоэффективность в плотных развертываниях.
- Надежность и соответствие стандартам: Полное соответствие стандартам SFF-8665 (QSFP56), SFF-8636 (управление) и RoHS.
- Удобство горячего подключения: Поддерживает безопасную установку и извлечение без простоя системы.
Этот продукт воплощает передовую технологию межсоединений. Основанный на форм-факторе QSFP56 (SFF-8665), он объединяет четыре независимых оптических приемопередатчика на основе VCSEL 50G PAM4. Управление осуществляется через стандартизированный интерфейс SFF-8636 I²C, обеспечивающий расширенные функции, такие как пересинхронизация для каждой полосы и программируемая обработка сигнала. Эта технологическая основа гарантирует, что серия mq9700 обеспечивает стабильную целостность сигнала с высокой точностью.
AOC действует как интегрированное расширение электрического интерфейса хост-системы. Электрические сигналы от порта QSFP56 управляют встроенными лазерами VCSEL, преобразуя данные в световые импульсы, которые проходят через внутренние многомодовые волокна. На дальнем конце фотодетекторы преобразуют оптические сигналы обратно в электрические. Каждая полоса имеет восстановление тактовой частоты и данных (CDR) для очистки и повторной синхронизации сигнала, компенсируя дрожание и затухание на расстоянии 10 метров.
- Фабрики InfiniBand между стойками: Подключение вычислительных или накопительных узлов между несколькими стойками в кластере HDR.
- Расширенные соединения Leaf-Spine: Идеально подходит для соединений 200GbE между коммутаторами leaf и spine, которые не находятся в соседних стойках.
- Распределенные системы хранения данных: Связывание контроллеров хранилища с JBOD или all-flash массивами на больших расстояниях в одном ряду.
- Высокопроизводительные вычисления (HPC): Взаимосвязь вычислительных узлов и подсистем ввода-вывода в крупномасштабных кластерах.
| Модель продукта | MFS1S00-H010V |
|---|---|
| Форм-фактор / Интерфейс | QSFP56, соответствует SFF-8665 |
| Поддерживаемые протоколы | 200Gb InfiniBand HDR, 200 Gigabit Ethernet |
| Длина кабеля | 10 метров |
| Скорость передачи данных на полосу | До 53,125 ГБд (PAM4) |
| Максимальная рабочая дальность | До 100 м на OM4 MMF |
| Типичное энергопотребление | 5,0 Вт (на конец, пересинхронизация включена) |
| Рабочая температура | от 0°C до 70°C (корпус) |
| Основные соответствия | SFF-8636, RoHS, CE, FCC Class A, IEC 60825-1 Class 1 Laser |
- Оптимальная дальность для соединений внутри ряда: Длина 10 м является «золотой серединой» для многих соединений между стойками, избегая затрат и сложности отдельных приемопередатчиков и соединительных кабелей.
- Превосходная целостность сигнала: Встроенная пересинхронизация на каждой полосе обеспечивает чистый, надежный сигнал на обоих концах, снижая частоту ошибок на уровне системы (BER).
- Снижение совокупной стоимости владения (TCO): Меньший вес и меньший радиус изгиба по сравнению с медными DAC упрощают установку и снижают нагрузку на порты коммутаторов.
- Проактивное управление сетью: Возможности DDM позволяют администраторам контролировать состояние кабеля и прогнозировать потенциальные сбои.
- Меры предосторожности при работе с электростатическим разрядом: Всегда соблюдайте антистатические меры. Разъемы чувствительны к электростатическому разряду.
- Радиус изгиба: Соблюдайте радиус изгиба не менее 30 мм во время установки и в фиксированных положениях.
- Уход за разъемами: Держите защитные колпачки до готовности к установке. Избегайте прикосновения к оптическим отверстиям.
- Совместимость системы: Убедитесь, что ваш коммутатор или карта адаптера специально указывает совместимость с «200G QSFP56 AOC» или «InfiniBand HDR AOC».
- Режим питания: Кабель инициализируется в режиме низкого энергопотребления. Хост-система должна включить высокоскоростной режим через контакт LPMode или настройки I²C для полной функциональности.
- Гарантированная доступность: Подкреплено нашим многомиллионным запасом, обеспечивающим надежную поставку критически важных компонентов.
- Техническая экспертиза: Прямой доступ к нашей технической команде для проверки совместимости и руководства по развертыванию.
- Логистическое обеспечение: Мы уделяем приоритетное внимание точному выполнению заказов и обеспечиваем надежную доставку, чтобы ваш проект оставался в графике.
- Постоянная поддержка: Круглосуточное обслуживание клиентов для запросов по заказам, дополненное выделенными каналами технической поддержки.
