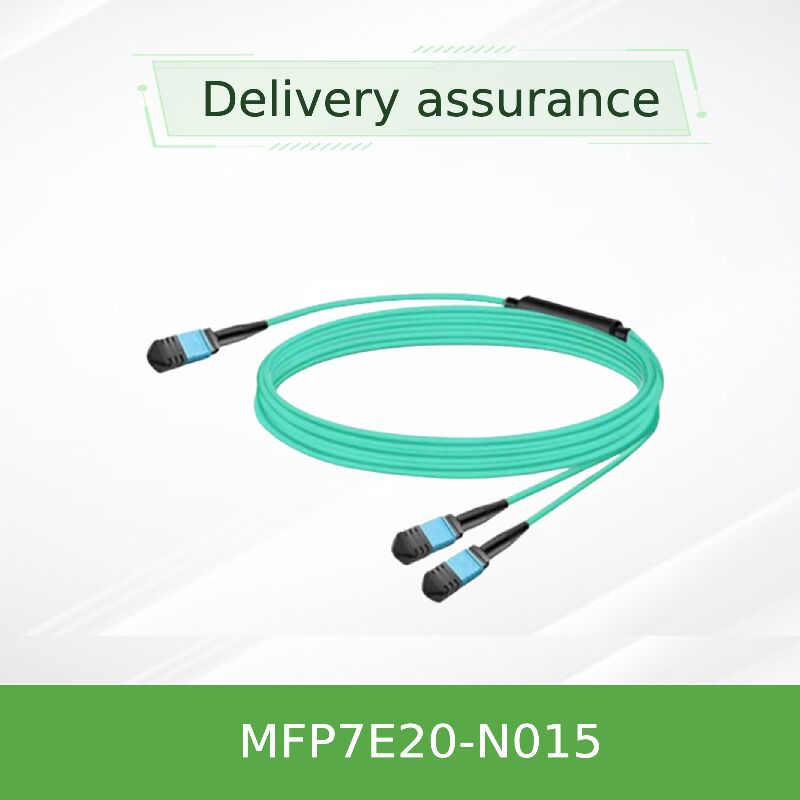

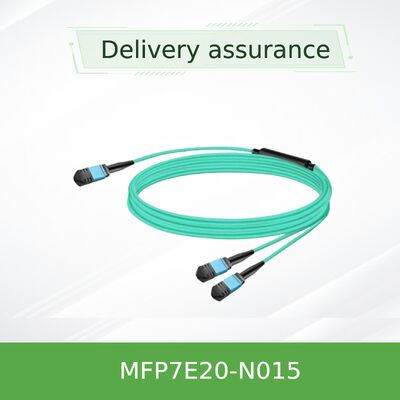

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Кабель для разделения волокон для 400G/NDR Data Center Breakout Connectivity
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N015 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N015 | Форма материала: | Круглый проволока |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| Материал оболочки: | ПВХ | Длина: | 15 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | NVIDIA 15m MPO кабель для разделения волокон,Кабель 400G для выхода из центра обработки данных,Разделитель волокон NDR с гарантией |
||
Характер продукции
Оптимизируйте плотность высокоскоростных сетевых портов с помощью NVIDIAMFP7E20-N015, 15-метровый пассивный оптический разделительный кабель. Это решение эффективно разрывает один 800G-способный интерфейс OSFP Twin-Port на две независимые 400G-ссылки,непосредственное подключение к таким устройствам, как сетевые адаптеры NVIDIA ConnectX-7 и DPU BlueField-3С низкоубыточными разъемами MPO-12/APC, гибким корпусом LSZH и перекрестным дизайном типа B, он обеспечивает надежный,высокопроизводительная связь для требовательных сред центров обработки данных 400GbE и NDR InfiniBand.
NVIDIA MFP7E20-N015 - это заводской мультимодный волоконно-оптический кабель, предназначенный для сетевых архитектур с высокой плотностью и высокой пропускной способностью.позволяет одному выключителю высокого радикса обслуживать две конечные точки в нижнем этапеЭто важно для создания экономически эффективных и масштабируемых позвоночных сетей, кластеров AI / ML и магистралей хранения, где максимальная полезность порта переключения имеет первостепенное значение.Кабель является частью сертифицированной экосистемы высокопроизводительных сетевых решений NVIDIA.
- Конфигурация выхода:Топология разделителя от 1xMPO-12 до 2xMPO-12 для умножения портов.
- Поддержка высокой скорости:Разработан для 400-гигабитных протоколов Ethernet и NDR (400G) InfiniBand.
- Коннекторы премиум:Коннекторы MPO-12 с полировкой под углом физического контакта 8° (APC) для минимизации оптического обратного отражения (≥35 дБ RL).
- Прямая подключательная проводка:Реализует карту волоконного типа B (пересеченная), позволяющую прямое соединение передатчика с передатчиком.
- Прочное и безопасное строительство:Обладает гибким, водно-цветным LSZH-OFNR курткой, которая является огнеупорной и низко дымовой.
- Обеспечение качества:Производится в соответствии со стандартами IEC 61754-7 и Telcordia GR-1435 и обеспечивает надежность.
Этот кабель интегрирует проверенные оптические и механические технологии для обеспечения совместимости и производительности:
- Волокно:50/125μm OM4 Multimode (для длины 15 м)
- Коннектор:MPO-12 согласно IEC 61754-7
- Польский:APC (угловой физический контакт)
- Топология:Тип B (скрещенный)
- Потеря вставки:≤ 0,356 дБ (по формуле: 0,35 + 0,0004*L)
- Убытки от возврата:≥ 35 дБ
- Максимальная дальность канала:До 50 м (с пластырями)
- Рабочая температура:от 0°C до 70°C
- Лазерная безопасность:Класс 1 (IEC 60825-1, CDRH)
- Рейтинг куртки:LSZH (Low Smoke Zero Halogen), ОФНР
- ЭМК/безопасность:CE, FCC класс A, cTUVus
- Поддержка протокола:Ethernet, InfiniBand, NVLink
Кабель функционирует как пассивный оптический разделитель.Этот приемопередатчик представляет собой совокупный сигнал 800G на 8 оптических полосахВнутри кабельной сборки эти 8 активных волокон физически разделены на две отдельные группы по 4 волокна каждая.Эти концы листьев подключаются к стандартным однопортовым 400G OSFP или QSFP112 приемопередатчикам, размещенным в серверах или устройствах хранения.Проводка с перекрестным проводом типа Bявляется критически важным: обеспечивает правильное выравнивание линии передачи (Tx) от пин-1 на коммутаторном приеме с линии приема (Rx) на пин-12 на серверном приеме, и наоборот,позволяет осуществлять полнодуплексную связь без внешних модулей перекрестного соединения.
- Агрегация центра обработки данных:Подключение высокопроизводительных спинных/агрегационных коммутаторов (с портами 800G) к нескольким топ-оф-рэк (ToR) коммутаторам или высокопроизводительным серверам.
- ИИ и высокопроизводительные вычисления:Обеспечение плотной связи от коммутаторов сети до вычислительных узлов, оборудованных 400Gсетевые карты(как ConnectX-7) в кластерах GPU для распределенного обучения и моделирования.
- Гиперконвергентные сети хранения данных:Упрощение высокополосных связей для развертывания NVMe-over-Fabrics (NVMe-oF) между массивами хранения и вычислительными серверами.
- Облачная инфраструктура:Развертывание в гипермасштабных средах для оптимизации затрат на порт и плотности кабеля в стойках.
- Подключение к сетевой карте интерфейса:Позволяет одному переключателю подключаться к двум серверам, каждый с высокой производительностьюКарта NIC, эффективно удваивая плотность соединения.
| Категория параметров | Подробная спецификация для MFP7E20-N015 |
|---|---|
| Идентификация продукта | NVIDIA MFP7E20-N015 |
| Функция кабеля и топология | Пассивный 1: 2 разделитель, 1xMPO-12/APC до 2xMPO-12/APC |
| Общая длина | 150,0 м (толерантность: +0,3 м / -0 м) |
| Спецификация волокна | 50/125 мкм Градированный индекс мультимода, OM4 |
| Число активных волокон | 8 волокон (4 передают, 4 принимают) |
| Тип соединителя и полировка | MPO-12, женский, физический контакт под углом (APC) |
| Схема проводки | Тип B (скрещенный) |
| Диаметр кабеля | 30,0 мм ± 0,2 мм |
| Материал и цвет куртки | Низкий уровень галогена с нулевым уровнем дыма (LSZH), OFNR, Aqua |
| Минимальный радиус изгиба | 30 мм (1,2 дюйма) |
| Операционная температура | от 0°C до 70°C |
| Температура хранения | -40°C до 85°C |
| Диапазон влажности | от 10% до 85% RH (неконденсирующая) |
| Совместимые приемопередатчики | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Другие доступные длины в серии MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Максимальная эффективность порта:Удваивает количество серверных соединений на один порт коммутатора по сравнению со стандартным кабелем, снижая расходы на порт и улучшая плотность стойки.
- Гарантированная целостность сигнала:Коннекторы APC, установленные на заводе, обеспечивают стабильно низкую потерю вставки и высокую потерю возврата, что имеет решающее значение для работы без ошибок в 400G-ссылках на основе PAM4.
- Обеспечение экосистем:Как подлинный компонент NVIDIA, он тестируется и проверяется на бесшовную совместимость в сетевой экосистеме NVIDIA, включая коммутаторы, приемопередатчики исетевые карты.
- Готовность к установке:Поставляется с защитными пылевыми колпачками и не требует завершения поля, что позволяет быстрое, без ошибок развертывание.
- Улучшенный профиль безопасности:Материал платья LSZH улучшает безопасность в закрытых средах центров обработки данных за счет снижения выбросов токсичного дыма в условиях пожара.
- Гарантия на продукт:Этот кабель покрыт стандартной гарантией NVIDIA на пассивные оптические компоненты.
- Инвентаризация и логистика:Мы поддерживаем запасы MFP7E20-N015 для быстрого выполнения заказов и надежной доставки.
- Технические консультации:Наша команда предоставляет предпродажное техническое руководство по выбору кабеля, совместимости и проектированию сети для вашей инфраструктуры 400G/NDR.
- Послепродажная поддержка:Помощь доступна для установки лучших практик и устранения неполадок при подключении.
Вопрос: Могу ли я использовать один лист разделительного кабеля сейчас и подключить второй лист позже?
Ответ: Да, конструкция позволяет. Вы можете сразу подключить один сервер и оставить другой соединитель, защищенный пылевой крышкой, пока второй сервер не будет готов.Убедитесь, что подключенный приемопередатчик на стороне переключателя поддерживает связь, приходящая только с одним активным пути, как это обычно бывает.
Вопрос: Совместим ли этот кабель с передатчиками 200G QSFP56?
A: Физические разъемы кабеля (MPO-12/APC) совместимы, если QSFP56-передатчик использует емкость MPO-12/APC и предназначен для 200G-SR4 или аналогичной мультимодной работы.функция разделителя оптимизирована для разрыва сигнала 800G/400GДля нативного 200G соединения обычно более подходящим является двойной кабель без разделения.
Вопрос: Как я очищаю разъемы MPO на этом кабеле?
Ответ: Используйте специальный инструмент или кассету для очистки соединителей MPO без перьев. Никогда не используйте только сжатый воздух, так как он может втянуть загрязнители дальше в отверстие.Осторожно вставить инструмент для очистки в конечную сторону соединителяОчистите как кабельный разъем, так и емкость для передатчика.
Вопрос: Что произойдет, если я случайно подключу его к порту MPO-UPC?
А:Не заставляй связь.Коннекторы MPO-APC и MPO-UPC имеют различные физические ключи и углы полировки.Попытка соединить их может привести к постоянному физическому повреждению керамических концов на кабеле и передатчике, что приводит к высокой оптической потере и требует замены.
- Проверка совместимостиПеред установкой, подтвердите, что все передатчики и панели патча в связи предназначены дляMPO-12/APCсоединители, а не UPC.
- Уборка перед установкой:Всегда проверяйте и очищайте отверстия соединителя кабеля и емкости передатчика с помощью одобренных инструментов перед спариванием, чтобы избежать сбоев, связанных с загрязнением.
- Управление радиусом изгиба:Во время маршрутизации избегайте резких изгибов или сгибов.30 мм (1,2 дюйма)во всех точках по кабелю, чтобы предотвратить потерю или разрыв волокон.
- Ограничения окружающей средыНе устанавливайте и не используйте кабель в условиях, выходящих за пределы установленного диапазона температуры (0°C - 70°C) и влажности (10% - 85% RH).
- Правильное вставление/удаление:Для вставки и вывода из кабеля используйте механизм зажимания на кожуре соединителя.
- Повышение осведомленности о СЭД:Хотя кабель сам по себе не чувствителен к ESD, передатчики, в которые он подключается, это так.при обращении с передатчиками при установке кабеля.
