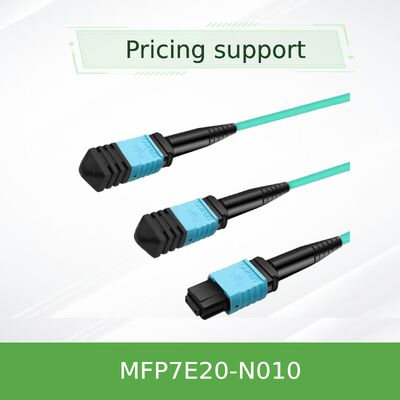

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Type B Crossover для коммутаторов OSFP
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N010 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N010 | Форма материала: | Круглый проволока |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| Материал оболочки: | ПВХ | Длина: | 10 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | NVIDIA 10m мультимодный волоконно-волоконный кабель,400G Ethernet MPO-12 волоконный кабель,OSFP переключает крестовые волоконные кабели |
||
Характер продукции
NVIDIA MFP7E20-N010 10m MPO-12/APC многомодный волоконно-волоконный кабель
400G NDR/Ethernet Type B Crossover для коммутаторов OSFP
Критические преимущества производительности
- Оптимизирован для сетей 400G NDR:Проектировано для предоставления полной пропускной способности для инфраструктур 400GbE и NDR InfiniBand следующего поколения
- Премиальная целостность сигнала:Коннекторы MPO-12/APC с полировкой под углом 8 градусов обеспечивают высокую потерю возврата (≥35 дБ)
- Дизайн кроссовера с возможностью подключения:Производственный кабель типа B позволяет напрямую соединять передатчики
- Прочное и безопасное строительство:Гибкая LSZH куртка аква-цвета с повышенной степенью безопасности (OFNR)
- Сертифицированная совместимость экосистем:Полностью протестирован для экосистемы NVIDIA Mellanox, включая коммутаторы и решения ConnectX-7
Обзор продукции
NVIDIA MFP7E20-N010 представляет собой 10-метровый пассивный мультимодный волоконно-оптический кабель с разъемами MPO-12/APC, сконфигурированным как кроссовер типа B.Специально построенный для соединения 400G NDR и Ethernet-передатчиков в современных коммутаторах, сетевые адаптеры и DPU.
Основные характеристики продукции
- Интерфейс:Двойные соединители MPO-12/APC (женщина), полированные под углом
- Длина кабеля:10 метров.
- Спецификация волокна:50/125 мкм Мультимодный OM4 (аква куртка)
- Активные каналы:8 волокон (4 для передачи, 4 для приема)
- Схема проводки:Тип B (кроссовер)
- Оптическая производительность:Потеря вставки ≤ 0,354 дБ; потеря возврата ≥ 35 дБ
- Физическое состояние:3диаметр 0,0 мм, минимальный радиус изгиба 30 мм
Технические стандарты и соответствие
Передовая оптическая инженерия обеспечивает производительность в сложных условиях с помощью разъемов MPO-12/APC, минимизирующих отражение на скорости 400G.
- Стандарт соединителя:IEC 61754-7 (семья MPO)
- Производительность и надежностьTelcordia GR-1435
- Лазерная безопасность:Класс I согласно IEC 60825-1 и FDA 21 CFR 1040
- Одобрения по безопасности:Схема CB, cTUVus, маркировка CE
- Соответствие требованиям EMC:В случае, если данный показатель не соответствует требованиям, указанным в пункте 6.2.3.
Операционный принцип
Кроссоверная топология типа B обеспечивает идеальное выравнивание передающих (Tx) лазеров от одного приемопередатчика с принимающими (Rx) фотодетекторами на подключенном устройстве.Стрейтеры полировки APC отражают свет от источника, сохраняя четкость сигнала.
Основные сценарии применения
- Подключение внутри стойки:Пересоединение переключателей верхней части стойки или переключателей связи с высокопроизводительными серверами
- Вычислительные кластеры высокой плотности:Формирование ткани между серверами GPU и коммутаторами NVLink в среде AI / HPC
- Сети для хранилищ (SAN):Подключение массивов хранения к переключающейся ткани в флэш-хранилище
- Агрегация краев сети:Консолидированные стойки на краю сети, требующие производительности 400G
Подробная спецификация
| Параметр | Спецификация |
|---|---|
| Модель продукта | MFP7E20-N010 |
| Описание | MPO12/APC к MPO12/APC, мультимодный волоконно-волоконный кабель |
| Длина | 10 метров. |
| Тип волокна / цвет куртки | OM4 Мультимод / Аква |
| Тип соединителя | MPO-12, Угловая польская (APC), Женщина |
| Поддержка максимальной скорости передачи данных | 400 Гбит/с на порт (NDR/400GbE) |
| Потеря вставки (макс.) | ≤ 0,354 дБ |
| Убытки от возврата (мин) | ≥ 35 дБ |
Доступные варианты длины
| Номер заказа | Длина | Лучшее для |
|---|---|---|
| MFP7E20-N003 | 3 м | Ультракороткая дальность, в пределах одного шасси |
| MFP7E20-N010 | 10 метров | Соединения внутри стойки и соседних стойк |
| MFP7E20-N020 | 20 метров | Расширенный охват внутристрока |
| MFP7E20-N030 | 30 метров | Максимальный охват OM4 для 400G NDR |
Конкурентные преимущества
- Оптимизировано для экосистемы NDR:Специально настроен и протестирован для платформы NVIDIA NDR
- Высокое оптическое качество:Полировка APC обеспечивает превосходную потерю возврата по сравнению с соединителями UPC
- Надежность готовности к использованию:Завод, проверенный с проверенными показателями производительности
- Прочный дизайн:Поддерживает текущие стандарты 400G и будущие достижения скорости
- Улучшенная безопасность центра обработки данных:LSZH-костюм ограничивает выбросы токсичного дыма при пожаре
Обслуживание и поддержка
Всеобъемлющая структура поддержки обеспечивает успех развертывания с стандартной гарантией NVIDIA, быстрой поставкой из обширного инвентаря и специализированной технической экспертизой.
Часто задаваемые вопросы
Могу ли я использовать этот кабель для подключения 400G OSFP порт переключателя к двум отдельным 200G QSFP56 сервер порты?
Нет, это кабель точка-точка, для выполнения выполненных задач требуются специальные кабели MPO-to-2xQSFP56.
Нет, это кабель точка-точка, для выполнения выполненных задач требуются специальные кабели MPO-to-2xQSFP56.
Необходимо ли очищать разъемы перед установкой?
Загрязнение является основной причиной сбоев оптических соединений.
Загрязнение является основной причиной сбоев оптических соединений.
Руководство по установке и обращению
Примечание:Соблюдение этих мер предосторожности обеспечивает оптимальную производительность и долговечность.
- Проверка совместимостиПодтвердить, что передатчики используют интерфейсы MPO-12/APC
- Ограничения окружающей средыРаботают в диапазоне температуры от 0 до 70 °C
- Управление радиусом изгиба:Никогда не сгибайте более плотно, чем радиус 30 мм
- Повышение осведомленности о СЭД:Используйте запястье ESD при обращении с приемопередатчиками
- Регулируемое использование:Цифровое устройство класса А, предназначенное для коммерческих целей
