NETCONNECT Категория 6A 24 Порт 1U Раковиночная панель для установки сетей высокой плотности
Подробная информация о продукте:
| Фирменное наименование: | Commscope |
| Номер модели: | 760237032 |
| Документ: | 760237032 _ .pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Категория ANSI/TIA: | 6А | Кабельный тип: | Неэкранированный |
|---|---|---|---|
| Цвет: | Черный | Тип проводника: | Твердый | Застрял |
| Модули, количество: | 4 | Стиль панели: | Прямой |
| Выделить: | Патч-панель категории 6A,24 гаван пульта временных соединительных кабелей,Патч-панель 1U для монтажа в стойку |
||
Характер продукции

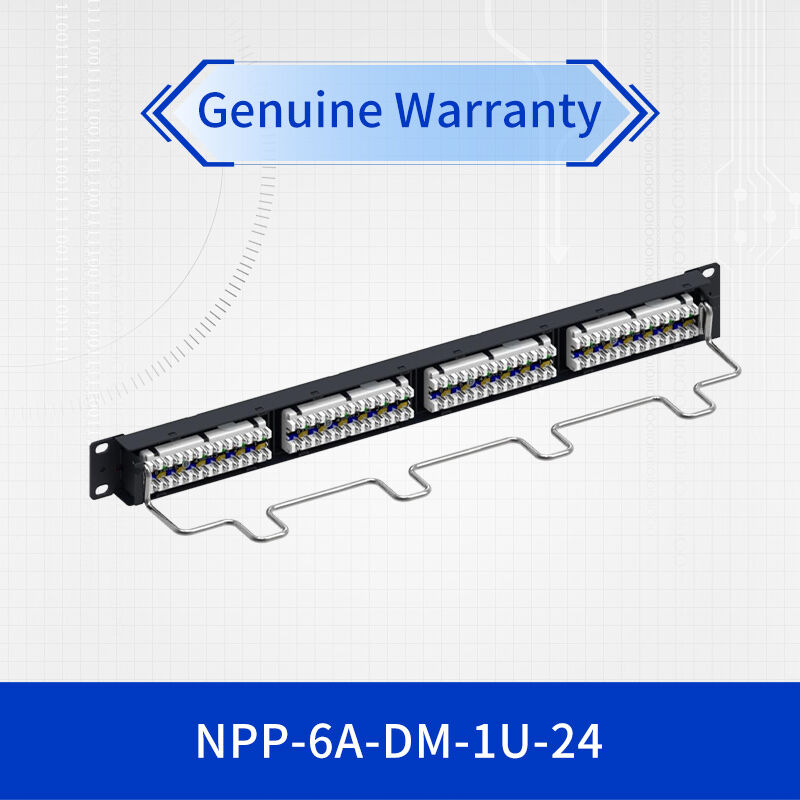

NETCONNECT Категория 6A Незащищенная панель распределительного модуля, 1U, 24 порта
Обзор продукции
NETCONNECT представляет собой следующее поколение высокопроизводительной технологии панели патчей категории 6A, предназначенной для поддержки 10 гигабитных Ethernet-приложений до 100 метров.Этот модуль распределения 1U, устанавливаемый на стойке, обеспечивает исключительную производительность при сохранении обратной совместимости с существующей инфраструктурой категорий 6 и 5eС 24 портами в компактном форм-факторе 1U эта панель оптимизирует пространство стойки, обеспечивая при этом надежное подключение для требовательных сетевых условий.
Расширенные функции и преимущества
Производительность 10 GbE
Поддерживает 10 гигабит Ethernet до 100 метров с пропускной способностью 500 МГц, превышая требования категории 6А.
Конструкция высокой плотности
24 порта в одном пространстве 1U максимизируют эффективность стойки при сохранении превосходных возможностей управления кабелями.
Усиленная поддержка PoE
Полностью совместима с IEEE 802.3bt (тип 4) для высокомощных приложений PoE++ до 90 Вт.
Высокая защита от чужих звуков
Усовершенствованная конструкция минимизирует чужеродную переговорную связь для надежной производительности 10GbE в установках высокой плотности.
Технические спецификации
| Спецификация | Подробная информация |
|---|---|
| Тип продукции | Панель распределительного модуля без экрана, категория 6А |
| Категория производительности | ANSI/TIA категория 6A, класс EA ISO/IEC |
| Конфигурация порта | 24 порта, 1U стойки |
| Стандарт передачи | ANSI/TIA-568.2-D, ISO/IEC 11801 Класс EA |
| Тип прекращения | IDC (соединение изоляционного смещения) |
| Схемы проводки | T568A и T568B |
| Совместимый кабель | 22-24 AWG, твердые или с лопатой (0,762 мм - 1,168 мм в диаметре) |
| Размеры (HxWxD) | 44.45мм х 482,6мм х 119,38мм (1,75" х 19" х 4,7") |
| Операционная температура | -10°C до +60°C (14°F до 140°F) |
| Срок службы вставки | 750+ циклов минимум |
Спецификации производительности
| Параметр | Спецификация |
|---|---|
| Пропускная способность | 500 МГц (производительность категории 6А) |
| Поддержка скорости передачи данных | 10GBASE-T до 100 м, 1000BASE-T до 100 м |
| Диэлектрическое напряжение | 1,000 вак контакт-контакт, 1500 вак проводящая поверхность |
| Сопротивление изоляции | 500 МΩ минимум |
| Нынешний рейтинг | 1.5 A @ 20°C (68°F) |
| Сила удержания розетки | 133 Н (29,9 фунтов) минимум |
| Соответствие PoE | IEEE 802.3bt (тип 4) для подачи энергии до 90 Вт |
Рекомендуемые применения
- Сетевая инфраструктура 10 ГбЭ:Идеально подходит для базовых и горизонтальных кабелей, поддерживающих 10 гигабитных приложений Ethernet
- Центры обработки данных высокой плотности:Идеально подходит для серверных комнат и центров обработки данных, требующих максимальной плотности портов с производительностью 10 Гбит
- Сила через развертывание Ethernet:Поддерживает высокопроизводительные приложения PoE ++, включая PTZ-камеры, точки доступа и тонкие клиенты
- Сети кампусов предприятий:Разработан для корпоративных сред, требующих надежной для будущего 10 Гбит подключенности
- Здравоохранение и образование:Подходит для использования в медицинских средах визуализации и цифрового обучения, требующих большой пропускной способности
Особенности установки и проектирования
Эта панель класса 6А имеет прямой дизайн панели с интегрированным управлением кабелями, специально разработанный для поддержания производительности 10 Гбит в установках с высокой плотностью.Термопластичная конструкция с огнеупорным составом и покрытой порошком стальной рамой обеспечивает долговечность и надежностьУсовершенствованная конструкция панели минимизирует чужеродный переходный разговор, критический фактор для поддержания производительности 10GBASE-T в общих кабельных средах.
Соответствие и сертификации
- UL 94 V-0 Показатель воспламеняемости
- RoHS, Великобритания RoHS и Китай RoHS Compliant
- Соответствует требованиям REACH SVHC
- Система менеджмента качества ISO 9001:2015
- Соответствует требованиям RCM (электрическая безопасность и телекоммуникации)
- UL и cUL стандарты безопасности
Часто задаваемые вопросы
В чем разница между показателями категории 6 и категории 6А?
Категория 6A поддерживает 10 Гбит Ethernet до 100 метров с пропускной способностью 500 МГц, в то время как Категория 6 ограничена 10 ГбитE до 55 метров с пропускной способностью 250 МГц.Патч-панель категории 6A обеспечивает превосходную производительность чужого перекрестного звука для надежного 10GbE в установках с высокой плотностью.
Эта панель поддерживает высокопроизводительные приложения PoE?
Да, эта панель для патчей категории 6A полностью соответствует стандартам IEEE 802.3bt (тип 4).поддержка приложений PoE++ с мощностью до 90 Вт на порт для требовательных устройств, таких как PTZ-камеры и высокопроизводительные точки доступа.
Какие типы кабелей совместимы с этой панелью класса 6А?
Этот неэкранированный распределительный модуль поддерживает как твердые, так и цепные проводники в диапазоне от 22 до 24 AWG, с диаметрами кабелей от 0,762 мм (0,03 дюйма) до 1,168 мм (0,046 дюйма),совместим со стандартной кабельной сетью категории 6A.
Примечания к установке
- Обеспечить правильное разделение кабелей и объединение для поддержания внешней прослушивания
- Использование компонентов, сертифицированных по категории 6A, на всем канале для гарантированной производительности 10GbE
- Следуйте рекомендациям производителя по управлению радиусом изгиба и кабелями
- Проверка надлежащих методов окончания для поддержания характеристик импеданса
- Испытание установленных каналов для проверки характеристик эксплуатации категории 6А
