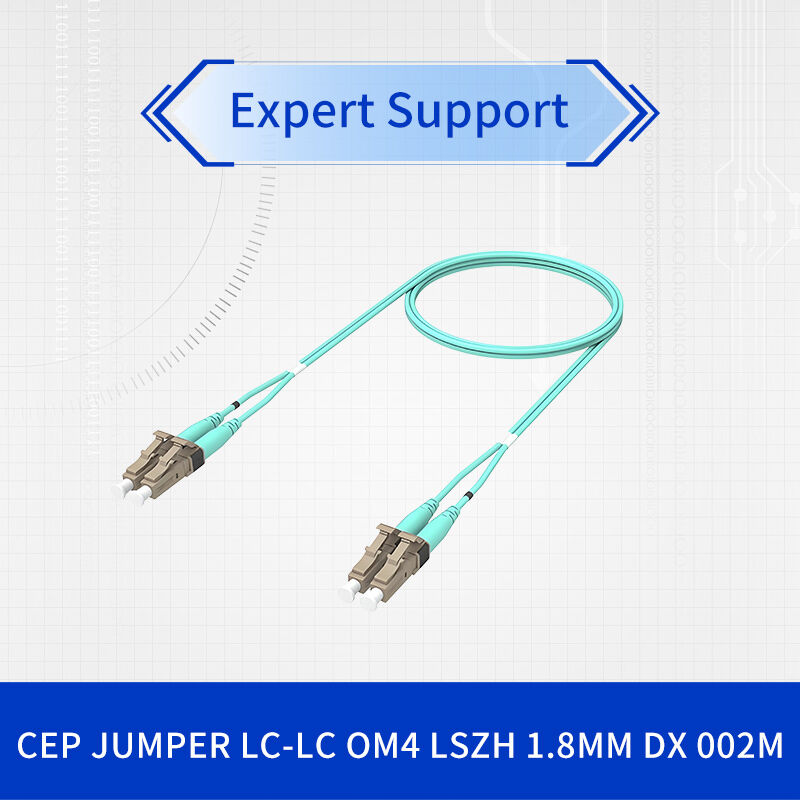

Оптический патч-корд CommScope OM4 LC-LC Duplex, многомодовый 50/125 мкм, аква, оболочка LSZH, 1,8 мм
Подробная информация о продукте:
| Фирменное наименование: | Commscope |
| Номер модели: | CEP-LCLC-L40B002M |
| Документ: | CEP-LCLC-L40B.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Интерфейс, разъем А: | LC/UPC | Характеристики интерфейса, разъем A: | Двойной х |
|---|---|---|---|
| Разъем, Разъем Б: | LC/UPC | Характеристики интерфейса, разъем B: | Двойной х |
| Цвет оболочки: | Аква Грин | Всего ядер, количество: | 2 |
| Выделить: | Оптический патч-корд CommScope OM4,Двухволоконный многомодовый оптоволоконный кабель LC-LC,Оптический кабель 50/125 мкм LSZH |
||
Характер продукции
Дуплексный оптоволоконный патч-корд CommScope OM4 LC-LC, многомодовый 50/125 мкм, цвет морской волны, оболочка LSZH, 1,8 мм
Высокопроизводительное многомодовое оптоволоконное решение
Дуплексный оптоволоконный патч-корд CommScope OM4 LC-LC обеспечивает исключительную производительность для высокоскоростных центров обработки данных и корпоративных сетей. Этот многомодовый оптоволоконный патч-корд премиум-класса отличается низкими потерями и превосходной устойчивостью к изгибу, что обеспечивает надежную передачу сигнала в сложных условиях.
Ключевые преимущества
- Оптимизирован для приложений 40G и 100G Ethernet.
- Реверсивные дуплексные разъемы LC для удобного управления полярностью
- Куртка с низким дымовыделением и без галогенов (LSZH) для повышения безопасности.
- Заводское прекращение и 100% тестирование на гарантированную производительность.
- Технология устойчивого к изгибу волокна сводит к минимуму ухудшение сигнала
Обзор продукта
Дуплексный оптоволоконный патч-корд CommScope OM4 LC-LC представляет собой новейшую технологию многомодового оптоволокна, предназначенную для поддержки приложений с высокой пропускной способностью в современных центрах обработки данных и корпоративных сетях. В этом многомодовом оптоволоконном патч-корде LC-LC используется устойчивое к изгибу волокно толщиной 50/125 мкм, которое превосходит отраслевые стандарты по оптическим характеристикам и надежности.
Ключевые особенности
- Дуплексные разъемы LC/UPC на обоих концах
- Куртка цвета морской волны для легкой идентификации OM4
- Оболочка кабеля LSZH диаметром 1,8 мм
- Доступны длины от 1 до 30 метров.
- Конструкция Zipcord для легкого разделения и управления.
- Соответствует стандартам TIA/EIA-568-C.3 и ISO/IEC 11801.
Технологии и стандарты
В этом многомодовом оптоволоконном патч-корде используется передовая технология оптоволокна, отвечающая строгим международным стандартам. Продукт соответствует спецификациям TIA/EIA-568-C.3 и ISO/IEC 11801, обеспечивая совместимость с существующей сетевой инфраструктурой. Оптоволоконный патч-корд OM4 LC-LC обладает расширенными возможностями полосы пропускания и поддерживает требования высокоскоростной передачи данных.
Принцип работы

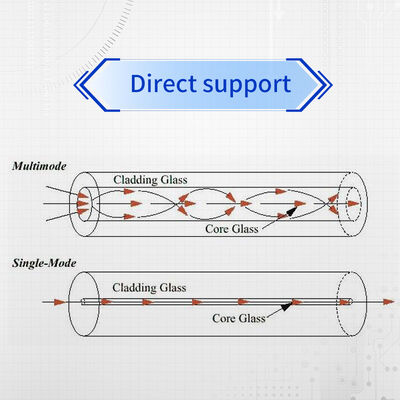

Оптоволоконные патч-корды передают данные с помощью световых импульсов через стеклянные или пластиковые волокна. Многомодовый оптоволоконный патч-корд LC-LC использует несколько световых путей (модов) для передачи информации, что делает его идеальным для приложений на короткие и средние расстояния. Разъемы LC обеспечивают точное выравнивание сердцевин оптоволокна, минимизируя вносимые потери и обратное отражение для оптимальной целостности сигнала.
Приложения
- Межсоединения и кросс-соединения центров обработки данных
- Сервер для переключения соединений
- Сети хранения данных (SAN)
- Телекоммуникационная инфраструктура
- Магистральные соединения корпоративной сети
- Высокопроизводительные вычислительные среды
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Код продукта | CEP1CLC140B |
| Тип волокна | OM4 Многомодовый, 50/125 мкм |
| Разъемы | Дуплекс от LC/UPC до LC/UPC |
| Кабельная оболочка | ЛСЖ, диаметр 1,8 мм |
| Затухание | ≤3,0 дБ/км при 850 нм ≤1,0 дБ/км при 1300 нм |
| Рабочая температура | от -10°С до +60°С |
| Производительность изгиба | Радиус 15 мм: ≤0,10 дБ при 850 нм Радиус 7,5 мм: ≤0,20 дБ при 850 нм |
| Согласие | Китай RoHS, ISO 9001:2015, RoHS |
Руководство по выбору
| Номер модели | Длина | Цвет | Приложение |
|---|---|---|---|
| CEP1CLC140B003M | 3 метра | Аква Грин | Соединения стойки |
| CEP1CLC140B005M | 5 метров | Аква Грин | Кросс-соединение |
| CEP1CLC140B010M | 10 метров | Аква Грин | Центр обработки данных |
| CEP1CLC140B020M | 20 метров | Аква Грин | Более длинные пробеги |
Конкурентные преимущества
- Превосходные характеристики изгиба:Усовершенствованная конструкция волокна обеспечивает целостность сигнала даже в условиях крутых изгибов
- Реверсивные разъемы:Легкое изменение полярности без специальных инструментов.
- Повышенная безопасность:Куртка LSZH снижает токсичные выбросы в случае пожара
- Гарантия качества:100% заводские испытания с индивидуальными результатами испытаний
- Перспективный дизайн:Поддерживает высокоскоростные сети текущего и следующего поколения.
Сервис и поддержка
Все оптоволоконные патч-корды CommScope обеспечиваются комплексной технической поддержкой и обслуживанием. Каждый многомодовый оптоволоконный патч-корд LC-LC проходит строгий контроль качества и поставляется с результатами индивидуальных испытаний. Наша глобальная сеть поддержки обеспечивает своевременную помощь при возникновении проблем с установкой и интеграцией.
Часто задаваемые вопросы
Какова максимальная скорость передачи данных, поддерживаемая этим патч-кордом OM4?
Этот многомодовый оптоволоконный патч-корд поддерживает скорость передачи данных до 100 Гбит/с на расстоянии до 150 метров при использовании соответствующих приемопередатчиков, что делает его идеальным для приложений 40G и 100G Ethernet.
Могу ли я изменить полярность разъемов LC в полевых условиях?
Да, дуплексные разъемы LC спроектированы таким образом, чтобы можно было легко менять полярность без специальных инструментов, что обеспечивает гибкость при установке и обслуживании.
Что означает обозначение куртки LSZH?
LSZH означает Low Smoke Zero Halogen, что означает, что оболочка кабеля выделяет минимальное количество дыма и не содержит галогенированных газов при воздействии огня, что повышает безопасность в закрытых помещениях.
Включены ли результаты испытаний в каждый патч-корд?
Да, каждый многомодовый оптоволоконный патч-корд LC-LC проходит 100% заводские испытания, и вместе с каждым упакованным устройством поставляются отдельные данные испытаний на вносимые потери.
Какой минимальный радиус изгиба у этого кабеля?
Кабель сохраняет превосходные характеристики благодаря радиусу изгиба всего 7,5 мм и изменению затухания менее 0,20 дБ на длине волны 850 нм.
Рекомендации по установке и эксплуатации
- Всегда используйте правильную прокладку кабелей, чтобы избежать резких изгибов радиусом ниже минимального.
- Держите пылезащитные колпачки на разъемах, когда они не используются, чтобы предотвратить загрязнение.
- Избегайте чрезмерного натяжения во время установки — максимальная сила тяги не должна превышать 25 фунтов.
- Перед соединением убедитесь, что разъемы чистые, используя соответствующие инструменты для очистки оптоволокна.
- Храните в прохладном, сухом месте, вдали от прямых солнечных лучей, когда он не используется.
- Перед развертыванием проверьте совместимость с существующим оборудованием и трансиверами.
