NETCONNECT Категория 6 Неэкранированная панель с патчем 1U Рака-монтаж 24 портов ANSI/TIA-568.2-D Соответствует IEEE 802.3bt Совместимо
Подробная информация о продукте:
| Фирменное наименование: | Commscope |
| Номер модели: | 760237024 |
| Документ: | 760237024 _ .pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Стиль панели: | Прямой | Категория ANSI/TIA: | 6 |
|---|---|---|---|
| Кабельный тип: | Неэкранированный | Цвет: | Черный |
| Тип проводника: | Твердый | Застрял | Модули, количество: | 4 |
| Выделить: | Патч-панель 1U для монтажа в стойку,Распределительная панель,соответствующая стандарту ANSI/TIA-568.2-D |
||
Характер продукции

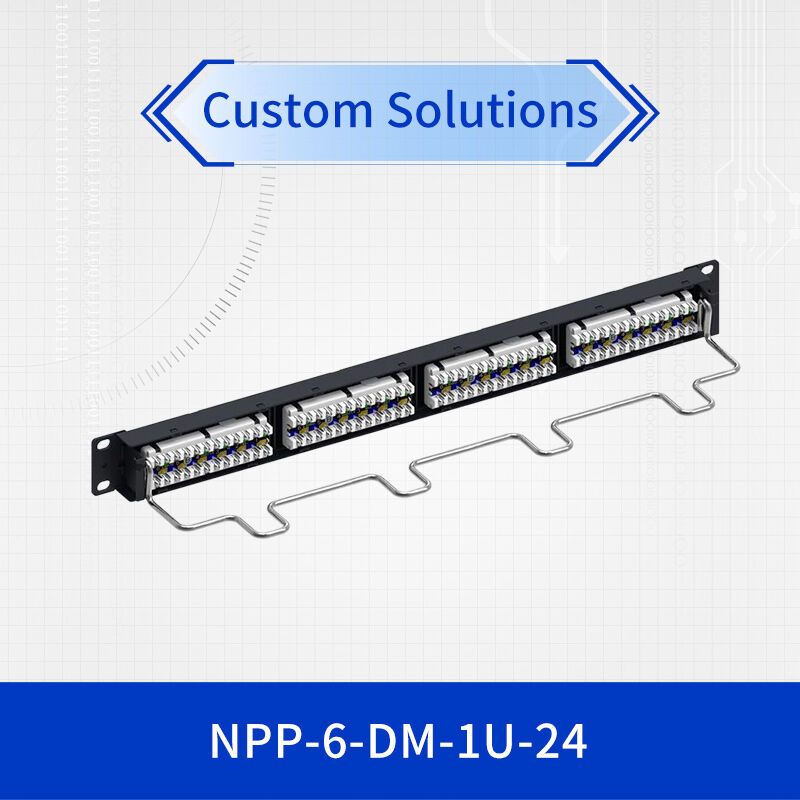

NETCONNECT Категория 6 Панель раздаточного модуля без экрана, 1U, 24 порта
Обзор продукции
NETCONNECT представляет собой высокопроизводительную панель патчей категории 6, предназначенную для современных корпоративных сетевых сред.Этот модуль распределения 1U, устанавливаемый на стеллаже, обеспечивает 24 порта надежной связи при оптимизации использования стеллажаРазработанная для соответствия строгим отраслевым стандартам, эта панель обеспечивает постоянную производительность как для приложений передачи данных, так и питания.
Ключевые особенности и преимущества
Конструкция высокой плотности
24 порта в одном пространстве 1U максимизируют эффективность стойки при сохранении доступности для управления кабелями.
Универсальная совместимость
Поддерживает как твердые, так и цепные проводники от 22-24 AWG, вмещающие различные типы кабелей.
Улучшенная долговечность
Предназначен для 750+ циклов вставки с никелированными контактами для долгосрочной надежности.
Подготовка к питанию через Ethernet
Полностью совместима с IEEE 802.3bt (тип 4) для высокомощных приложений PoE.
Технические спецификации
| Спецификация | Подробная информация |
|---|---|
| Тип продукции | Панель распределительного модуля без экрана, категория 6 |
| Конфигурация порта | 24 порта, 1U стойки |
| Соответствие стандартам | ANSI/TIA-568.2-D, ISO/IEC 11801 Класс E |
| Тип прекращения | IDC (соединение изоляционного смещения) |
| Схемы проводки | T568A и T568B |
| Совместимый кабель | 22-24 AWG, твердые или необработанные |
| Размеры (HxWxD) | 44.45мм х 482,6мм х 119,38мм (1,75" х 19" х 4,7") |
| Операционная температура | -10°C до +60°C (14°F до 140°F) |
| Срок службы вставки | 750+ циклов минимум |
| Соответствие PoE | IEEE 802.3bt (тип 4) совместимый |
Спецификации производительности
| Параметр | Спецификация |
|---|---|
| Диэлектрическое сопротивление напряжению (контактный контакт) | 1,000 Вац @ 60 Гц |
| Диэлектрическое сопротивление напряжению (проводящая поверхность) | 1,500 Вац @ 60 Гц |
| Сопротивление изоляции | 500 МΩ минимум |
| Нынешний рейтинг | 1.5 A @ 20°C (68°F) |
| Сила удержания розетки | 133 Н (29,9 фунтов) минимум |
Рекомендуемые применения
- Сетевая инфраструктура предприятия:Идеально подходит для основных систем распределения и промежуточных систем распределения в корпоративной среде
- Развертывание ЦОДов:Подходит для серверной комнаты и центра обработки данных с требованиями высокой плотности
- Сети с возможностью PoE:Поддерживает приложения Power over Ethernet, включая IP-камеры, точки доступа и VoIP-телефоны

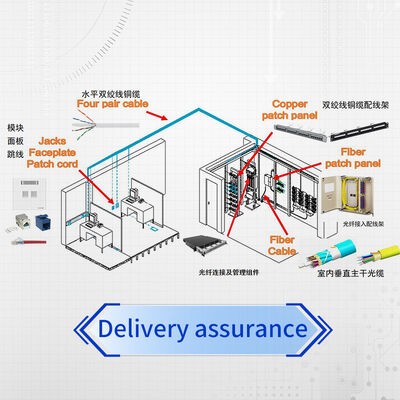

- Структурированные кабельные системы:Идеально подходит для установки структурированных кабелей, соответствующих требованиям TIA-568
- Сети коммерческих зданий:Разработан для офисных зданий, образовательных учреждений и медицинских учреждений
Особенности установки и проектирования
Эта панель класса 6 имеет прямой дизайн панели с интегрированным управлением кабелями, что облегчает организованную установку в стандартных 19-дюймовых стойках.Термопластичная конструкция с огнестойкостью обеспечивает долговечностьПанель поддерживает схемы проводки T568A и T568B, предлагая гибкость для различных требований к установке.
Соответствие и сертификации
- UL 94 V-0 Показатель воспламеняемости
- RoHS, Великобритания RoHS и Китай RoHS Compliant
- Соответствует требованиям REACH SVHC
- Система менеджмента качества ISO 9001:2015
- Соответствует требованиям RCM (электрическая безопасность и телекоммуникации)
Часто задаваемые вопросы
Какие типы кабелей совместимы с этой панелью?
Этот неэкранированный модуль распределения поддерживает как твердые, так и цепные проводники в диапазоне от 22 до 24 AWG, с диаметром кабеля от 0,762 мм (0,03 дюйма) до 1,168 мм (0,046 дюйма).
Поддерживает ли эта панель исправления приложения Power over Ethernet?
Да, эта пластинка класса 6 полностью соответствует рекомендациям IEEE 802.3bt (тип 4) для безопасной передачи энергии по кабелям LAN при установке в соответствии с отраслевыми стандартами.
Каков ожидаемый срок службы этой пластыри?
Панель рассчитана на минимум 750 циклов вставки с выключателями, соответствующими стандарту IEC 60603-7, что обеспечивает долгосрочную надежность в часто перестраиваемой среде.
Примечания к установке
- Обеспечить надлежащее облегчение напряжения кабеля для поддержания целостности окончания
- Следуйте рекомендациям производителя по управлению радиусом изгиба и кабелями
- Проверка совместимости с существующей кабельной инфраструктурой перед установкой
- Поддерживать соответствующий диапазон температур работы для оптимальной производительности
- Использование надлежащих инструментов завершения для обеспечения надежных подключений IDC
