Mellanox MAM1Q00A-QSA QSFP+ to SFP+ Адаптер сетевого интерфейса

Подробная информация о продукте:

Фирменное наименование: Mellanox
Номер модели: MAM1Q00A-QSA
Документ: MAM1Q00A-QSA.pdf

Оплата и доставка Условия:

Количество мин заказа: 1 шт
Цена: Negotiate
Упаковывая детали: Внешняя коробка
Время доставки: На основе инвентаризации
Условия оплаты: T/T.
Поставка способности: Поставка по проекту/партии
Лучшая цена контакт

Подробная информация

Модель №.: MAM1Q00A-QSA Форма: Кубоид
Власть: Сингл 3,3 В мощность Dynamix QSA: QSFP+ до SFP+
Рабочая температура: 0 ℃ - 70 ℃ Техника: CMIS
Технология: IB и поддержка ETH Торговая марка: Mellanox

Характер продукции

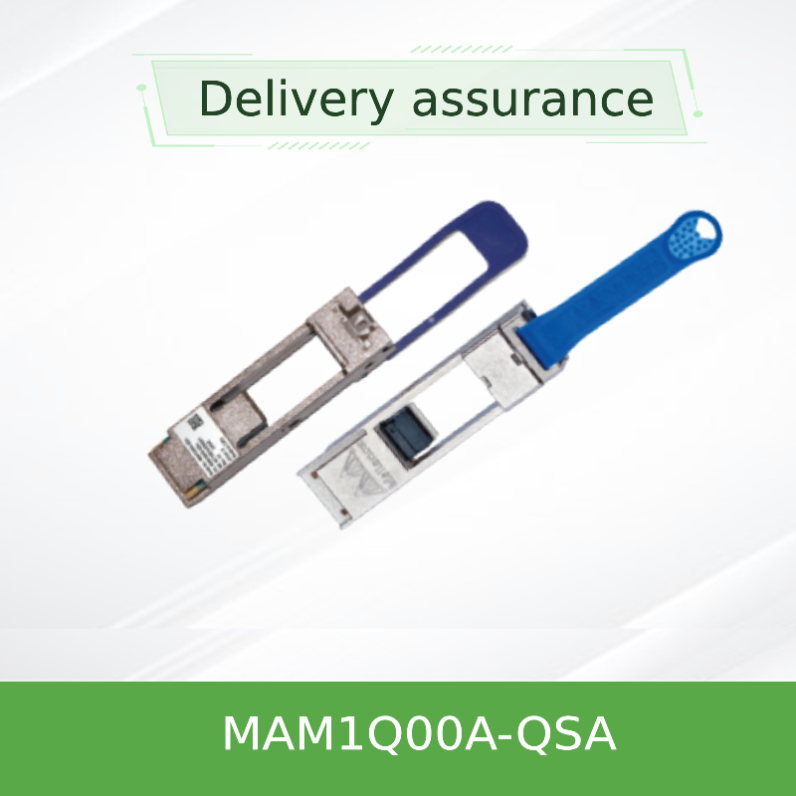

Mellanox MAM1Q00A-QSA DynamiX QSFP+ в SFP+ адаптер

Преобразование высокопроизводительного сетевого интерфейса

Адаптер Mellanox DynamiX MAM1Q00A-QSA обеспечивает бесшовную связь между четырехполосными портами QSFP+ и однополосными SFP+ приемопередатчиками или кабелями.Этот инновационный сетевой адаптер позволяет экономически эффективную интеграцию различных сетевых интерфейсов технологий при сохранении оптимальной производительности и надежности.

Совместимость с несколькими поставщиками

Работает со всеми основными поставщиками оптических модулей и прямых медных кабелей

Соответствие стандартам

Полное соответствие QSFP+ MSA SFF-8436 и SFP+ MSA SFF-8418/8419

Характеристики продукта

Физические характеристики

  • Форм-фактор QSFP+ с емкостью SFP+
  • Безопасный механизм блокировки для надежных соединений
  • Конструкция совпадающего импеданса (90-110Ω характеристического импеданса)
  • Конструкция, соответствующая требованиям RoHS
  • Архитектура низких потерь вставки

Характеристики производительности

  • Оперативная совместимость без участия поставщика
  • Прямой путь к памяти блока SFP
  • Интерфейс управления I2C, соответствующий SFF-8636
  • Поддерживает 10GbE SFP+ и 1GbE SFP приемопередатчики
  • Зарегистрированный патент США #7934,959 технология

Технические стандарты и протоколы

Сетевой адаптер MAM1Q00A-QSA реализует протоколы отраслевого стандарта для обеспечения широкой совместимости:

  • QSFP+ MSA SFF-8436- Соответствие спецификации Quad Small Form Factor Pluggable
  • SFP+ MSA SFF-8418/8419- Малый формат-фактор Подключаемые многоисточники соглашения
  • SFF-8636- Спецификация интерфейса управления для чтения данных SFP-передатчика
  • Интерфейс управления I2C- Стандартный протокол связи для управления устройством
  • Соответствие требованиям RoHS- Соответствует директивам по ограничению опасных веществ

Принцип работы

Адаптер DynamiX QSA функционирует как преобразователь физического и электрического интерфейса между различными форм-факторами.в то время как три оставшиеся полосы на QSFP + соединителя остаются не подключеннымиЭто интеллектуальное решение сетевой карты обеспечивает целостность сигнала благодаря совмещенной импедантной конструкции и минимальной потере вставки.

Адаптер обеспечивает прямой доступ к памяти подключенного SFP-передатчика через интерфейс управления I2C, что обеспечивает полную совместимость с существующими системами управления и картами сетевого интерфейса.Этот подход обеспечивает, чтобы подключенный SFP+ приемопередатчик или кабель работал так, как если бы он был непосредственно подключен к родным портам SFP+.

Сценарии применения

Миграция в ЦОД

Подключение 40GbE переключателей QSFP+ портов к 10GbE серверных NIC SFP+ портов во время модернизации инфраструктуры, обеспечивающих гибкий путь перехода сетевой карты.

Интеграция с несколькими поставщиками

Позволяет устанавливать соединения между оборудованием разных производителей, где типы портов не совпадают, и служит универсальным решением для адаптера сети.

Технические спецификации

Параметр Спецификация
Модель продукта MAM1Q00A-QSA
Преобразование интерфейса QSFP+ к SFP+
Поддерживаемые показатели данных 10GbE SFP+, 1GbE SFP
Потребление энергии Максимально 0,1 Вт
Операционная температура от 0°C до 70°C (MAM1Q00A-QSA)
-10°C до 85°C (MAM1Q00A-QSA_E)
Напряжение питания 3.135V до 3.465V (типично 3,3V)
Характерная импеданс 90-110Ω (100Ω типично)
Соответствие QSFP+ MSA SFF-8436, SFP+ MSA SFF-8418/8419, RoHS

Руководство по выбору модели

Номер части Описание Температурный диапазон Применение
MAM1Q00A-QSA QSFP+ - SFP+ адаптер от 0°C до 70°C Стандартные коммерческие среды
MAM1Q00A-QSA_E QSFP+ к SFP+ адаптер, расширенная температура -10°C до 85°C Промышленная и суровая среда

Конкурентные преимущества

Универсальная совместимость

В отличие от конкретных решений поставщиков, этот сетевой адаптер работает со всеми основными производителями оптических модулей и прямых медных кабелей,предоставление беспрецедентной гибкости в среде смешанных поставщиков.

Доказанная надежность

Благодаря зарегистрированной патентной технологии и всестороннему тестированию, этот адаптер сетевой карты обеспечивает постоянную производительность и долговечность в требовательных сетевых средах.

Обслуживание и поддержка

  • Гарантия:Ограниченная годовая гарантия на оборудование, охватывающая ремонт или замену деталей
  • Доступность:На складе с возможностью немедленной доставки
  • Техническая поддержка:Всеобъемлющая консультация перед продажей и техническая помощь после продажи
  • Обеспечение качества:Тщательное тестирование для удовлетворения строгих требований к качеству перед отправкой
  • Политика возврата:30-дневная гарантия удовлетворенности с простым процессом возврата

Часто задаваемые вопросы

Какие типы передатчиков совместимы с MAM1Q00A-QSA?

Адаптер поддерживает как 10GbE SFP+, так и 1GbE SFP-передатчики, которые соответствуют соглашению о многоисточнике передатчика малого форм-фактора (SFP).Он не зависит от поставщика и работает со всеми крупными производителями оптических модулей.

Этот адаптер можно использовать с прямым присоединением медных кабелей?

Да, MAM1Q00A-QSA поддерживает как оптические приемопередатчики, так и прямые присоединительные медные (DAC) кабели с SFP + разъемами, что делает его универсальным аксессуаром для сетевой карты для различных требований к подключению.

В чем разница между стандартными и расширенными моделями температуры?

Стандартная версия MAM1Q00A-QSA работает от 0°C до 70°C, в то время как расширенная версия MAM1Q00A-QSA_E поддерживает температуру от -10°C до 85°C,что делает его подходящим для промышленных применений и суровой среды.

Требуется ли у адаптера специальные драйверы или конфигурация?

Нет, адаптер полностью пассивный и не требует драйверов или конфигурации. Он обеспечивает конверсию физического и электрического интерфейса, прозрачный для подключенного оборудования.

Указания по установке и эксплуатации

Важные соображения

  • Убедитесь, что размер карты SFP+/SFP для спаривания гребня A10 (длина зоны, в которой хранится компонент/паяльная маска), превышает 6,0 мм, чтобы предотвратить повреждение во время вставки.
  • Не пытайтесь вставить SFP-передатчики вверх ногами, так как это может повредить емкость адаптера
  • Проверка совместимости с конкретными моделями карты коммутатора и сетевого интерфейса перед развертыванием
  • Поддерживать рабочие условия в пределах установленных диапазонов температуры и влажности
  • Использовать соответствующие меры предосторожности в области ESD во время установки и обработки
  • Для длительных температурных применений выберите вариант MAM1Q00A-QSA_E, специально разработанный для суровых условий.
