Модуль оптического передатчика 200G QSFP56 SR4 AOC 3m Кабель для 200G Ethernet OM4 MMF, низкая мощность, CMIS

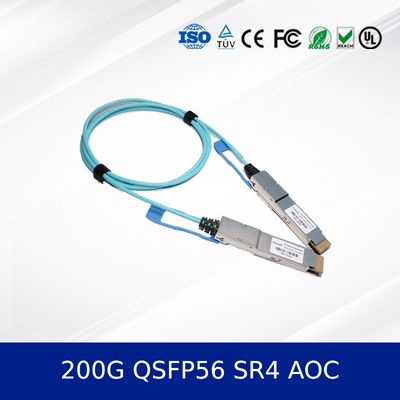

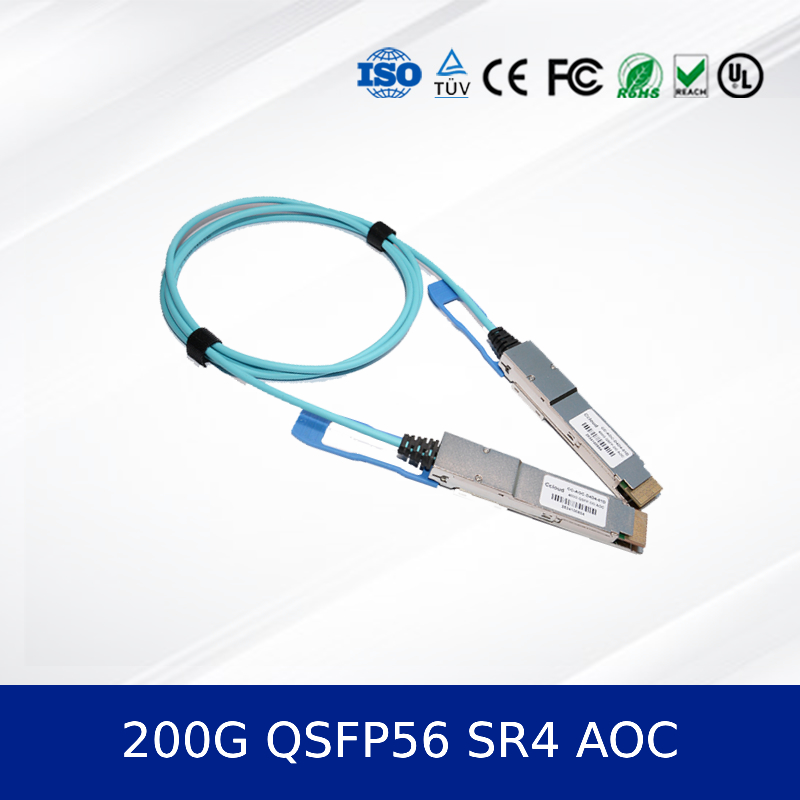

200G QSFP56 SR4 AOC 3 м

Обеспечьте высокоскоростное и надежное соединение для центров обработки данных и высокопроизводительных вычислений (HPC) с помощью нашего200G QSFP56 SR4 AOC 3 м  Активного оптического кабеля (AOC). Это Оптического приемопередающего модуля решение разработано для эффективности и производительности в требовательных условиях.

Основные преимущества

• Разъем QSFP56 с возможностью горячей замены для простого развертывания и обслуживания.
• Поддерживает скорость передачи данных 200 Гбит/с (4x50G PAM4) по многомодовому волокну.
• Достигает до 100 м по OM4 MMF и 70 м по OM3 MMF.
• Низкое энергопотребление, обычно менее 4 Вт на порт.
• Соответствует отраслевым стандартам, включая QSFP56 MSA, SFF-8636 и IEEE 802.3cd.

Обзор продукта

Кабель 200G QSFP56 SR4 AOC предназначен для коротких дистанций и высокоскоростной передачи данных. Он интегрирует четыре независимых полнодуплексных канала, каждый из которых работает на скорости 26,56 Гбод (53,125 Гбит/с с кодированием PAM4), обеспечивая общую пропускную способность 200 Гбит/с. Этот оптический модуль является идеальным решением для замены более громоздких медных кабелей, предлагая большую дальность, более высокую плотность полосы пропускания и превосходную устойчивость к электромагнитным помехам (EMI).

Характеристики 200G QSFP56 SR4 AOC 3 м

• Разъем QSFP56 с возможностью горячей замены.
• 4-канальный параллельный Оптического приемопередающего модуля.
• Передатчик на основе массива VCSEL 850 нм и приемник на основе массива PIN-фотодетекторов.
• Встроенный CDR (восстановление тактовой частоты и данных) как на передающем, так и на приемном каналах.
• Низкое энергопотребление: Типично < 4 Вт.
• Цифровой диагностический мониторинг (DDM) через интерфейс I2C.
• Соответствует RoHS.

Технология

В этом AOC используется технология модуляции PAM4 (Pulse Amplitude Modulation 4-level), эффективно удваивающая пропускную способность данных по сравнению с традиционной модуляцией NRZ без увеличения требований к полосе пропускания. Он соответствует стандарту QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 Ethernet и спецификации CMIS (Common Management Interface Specification) версии 4.0. Электрический интерфейс - 200GAUI-4.

Принцип работы

AOC функционирует путем преобразования электрических сигналов в оптические сигналы для передачи по встроенному многомодовому оптоволоконному кабелю. На стороне передатчика используется массив VCSEL (Vertical-Cavity Surface-Emitting Laser) для преобразования входящих электрических дифференциальных сигналов (TX1P/N to TX4P/N) в световые импульсы. Эти импульсы проходят через волокно. На приемном конце массив PIN-фотодиодов обнаруживает световые импульсы и преобразует их обратно в электрические дифференциальные сигналы (RX1P/N to RX4P/N). Встроенные схемы CDR на обоих концах обеспечивают целостность сигнала и восстановление синхронизации.

Применение

• Взаимосоединения spine-leaf в центрах обработки данных.
• Кластеры высокопроизводительных вычислений (HPC).
• Инфраструктура обучения искусственного интеллекта (AI) и машинного обучения.
• Сетевая инфраструктура в сетях хранения данных (SAN).
• Подключение коммутаторов top-of-rack (ToR) к серверам или другим коммутаторам.

Он совместим с основными брендами коммутаторов и адаптеров, поддерживающих форм-фактор QSFP56 и протоколы 200G Ethernet или InfiniBand HDR.

Технические характеристики и руководство по выбору

Технические характеристики

Информация для заказа

Преимущества

• Превосходная дальность и пропускная способность: Обеспечивает большие расстояния (до 100 м) и более высокую пропускную способность по сравнению с пассивными DAC, которые обычно ограничены меньшими расстояниями (<5 м).
• Защита от электромагнитных помех: Оптическое волокно невосприимчиво к электромагнитным помехам, обеспечивая стабильную передачу данных в условиях электрических помех.
• Уменьшенный вес и объем: Тоньше и легче, чем эквивалентные медные кабели, что улучшает воздушный поток и упрощает управление кабелями в стойках высокой плотности.
• Меньшее энергопотребление: Потребляет меньше энергии, чем активные медные решения для расстояний более нескольких метров, что способствует снижению эксплуатационных расходов (OPEX) и охлаждению центров обработки данных.
• Защита инвестиций: Конструкция Оптического приемопередающего модуля, аналогичная будущим технологиям 800g osfp, обеспечивает совместимость и масштабируемость.

Сервис и поддержка

Мы поддерживаем нашу продукцию комплексным пакетом услуг. Это включает в себя стандартную ограниченную гарантию, надежные сроки выполнения заказов на большие объемы и доступ к техническим консультациям до продажи. Наша служба поддержки готова помочь с проблемами интеграции и обеспечить оптимальную производительность в вашей конкретной сетевой среде.

Часто задаваемые вопросы (FAQ)

В1: В чем разница между этим AOC и DAC (кабелем прямого подключения)?

О: В AOC используется оптоволокно, что обеспечивает большую дальность (до 100 м), защиту от электромагнитных помех и меньший вес. DAC основаны на меди, обычно ограничены меньшими расстояниями (обычно <5 м для 200G), тяжелее и могут быть подвержены электромагнитным помехам.

В2: Совместим ли этот AOC с портами 100G QSFP28?

О: Физический разъем предназначен для портов QSFP56. Хотя электрическая совместимость может быть возможна в некоторых сценариях разбивки (например, 200G на 2x100G), для работы на скорости 200G в основном требуется собственный порт QSFP56. Всегда проверяйте списки совместимости коммутаторов/адаптеров.

В3: Каково типичное энергопотребление этого кабеля?

О: Типичное энергопотребление составляет менее 4 Вт, что делает его энергоэффективным выбором для развертываний высокой плотности.

В4: Могу ли я использовать этот AOC с волокном OM5?

О: Да, этот AOC совместим с многомодовым волокном OM5 и может достигать максимального указанного расстояния в 100 м.

Меры предосторожности

• Обращение: Избегайте изгиба кабеля за пределы минимального радиуса изгиба (30 мм), чтобы предотвратить необратимое повреждение внутренних волокон.
• Совместимость: Перед покупкой убедитесь в совместимости с вашей конкретной моделью коммутатора, маршрутизатора или адаптера. Хотя соответствие стандартам гарантировано, реализация может различаться.
• Окружающая среда: Эксплуатируйте и храните кабель в указанных диапазонах температуры и влажности, чтобы обеспечить надежность и долговечность.
• Очистка: Держите оптические разъемы чистыми и защищенными пылезащитными колпачками, когда они не используются. Загрязненные разъемы могут значительно ухудшить производительность.
• Электростатический разряд (ESD): Соблюдайте стандартные меры предосторожности при работе с ESD, чтобы предотвратить повреждение внутренней электроники.

Введение в компанию

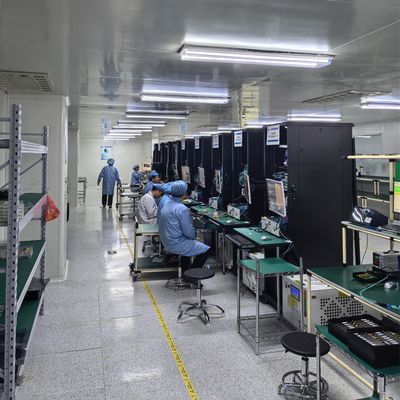

Используя более чем десятилетний опыт работы в отрасли, наша компания работает на крупном производственном предприятии, поддерживаемом надежной командой технических инженеров. Мы создали прочную репутацию, обслуживая разнообразную глобальную клиентуру высококачественными сетевыми решениями.

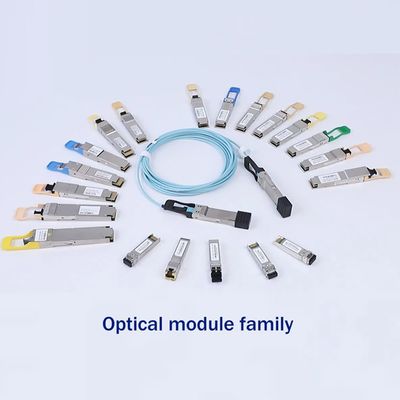

Мы являемся надежным партнером для ведущих брендов и предлагаем комплексный портфель, включающий оригинальные новые сетевые коммутаторы, адаптеры, беспроводные точки доступа, беспроводные контроллеры и кабели. Наш обширный инвентарь, оцениваемый в миллионы, позволяет нам поставлять широкий ассортимент продукции в больших количествах для удовлетворения потребностей проекта.
