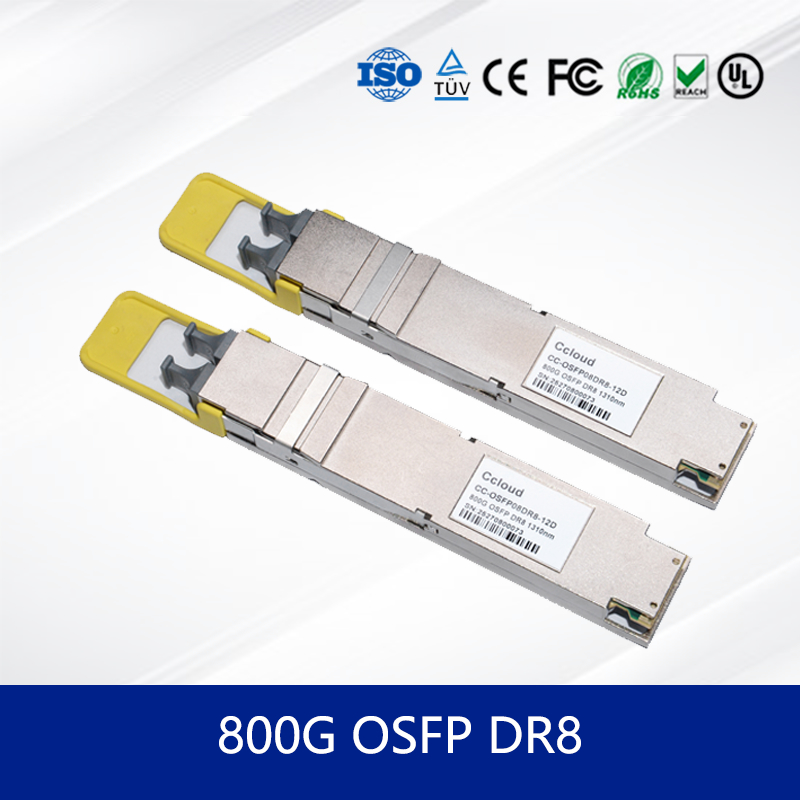

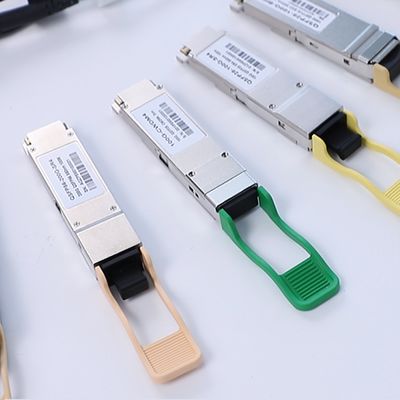

Модуль высокоскоростного 800G OSFP 112 DR8 CC-OSFP08DR8-12D для центра обработки данных

Модуль оптического передатчика 800G OSFP CMIS Management / 500 m Reach / Hot Pluggable

Высокоценные выводы

• 800 Гбит/с DR8 по SMF до 500 м с использованием 53,125 Гбит/д PAM4 на полосу для предсказуемой производительности листья-позвоночника.
• Конструкция OSFP типа-2 с горячим подключением с двойными разъемами MTP-8 APC для плотных передних панелей.
• CMIS-мониторинг с стандартизированной телеметрией, сигнализацией и режимами малой мощности для последовательной работы с несколькими поставщиками.
• 3.3 В питание, типичная мощность около 14,6 Вт, коммерческая эксплуатация при температуре 0°C.

1) Информация о продукции / Описание продукции / Основная информация / Спецификация

CC-OSFP08DR8-12DМодуль оптического передатчиканацелены на 800G ткани следующего поколения в облачных, ИИ и HPC средах. Восемь хост 100G полос отображаются в восьми оптических полос на 1310 нм,обеспечивает стабильные связи класса DR до 500 м на одномодовом волокнеЭтот горячо подключаемый OSFP Type-2оптический модульсочетает в себе компактный тепловой след с двумя портами MTP-8 APC и управлением CMIS для оптимизированной работы на смешанных платформах.800 грамм в сутки, упрощая поиск, квалификацию и управление жизненным циклом.

2) Характеристики

• Форм-фактор: OSFP тип-2, подключается к электричеству горячим током; высокая плотность передней панели.
• Совокупная скорость: 800 Гбит/с через 8 × 53,125 Гбит/день PAM4.
• Оптика: 1310 нм EML-передатчики с PIN-приемниками на полосу.
• Дальность действия: 500 м над SMF (бюджет связи DR).
• Мощность/тепловая: 3,3 В рельс, ~ 14,6 Вт типичный, 0 ≈ 70 °C.
• Управление: CMIS через I2C с режимами прерывания, сброса, присутствия и низкой мощности.

3) Технологии

Построенный на OSFP MSA с CMIS для подключаемых устройств с 8/16-полосой, конструкция использует сигнализацию PAM4 для достижения 800G без увеличения количества портов фасплаты.Лазеры EML на 1310 нм обеспечивают линейность и толерантность дисперсииПриемники PIN-PD поддерживают чувствительность и маржу, требуемые оптикой DR.Модуль оптического передатчикапридерживается общих карт регистров и машин состояния, обеспечивая единое поведение между вариантами NOS переключателя.

4) Теория / принцип работы

Внутренне, ретимер/коробка передач обусловливают восемь электрических полос 100G и передает символы PAM4 восемь EML. При получении, PIN/TIA фронты восстанавливают сигналы обратно к хосту SerDes.Двухпроводная I2C-автобус раскрывает страницы CMIS для инвентаризации, пороговые значения, состояние мощности и обработка неисправностейоптический модульинтегрировать с автоматизированным снабжением и инструментами флота.

5) Применение / использование

• Spine~leaf ткани в облачных центрах обработки данных с детерминированными 500 м DR восходящими ссылками (ToR/EoR/aggregation).
• Кластеры обучения ИИ и накопительные костяк, где воздушный поток и тепловые границы ограничены.
• Высокопроизводительные взаимосвязи стандартизации на800 грамм в суткидля шасси с высоким радиксом и модульных линейных карт.

6) Таблица спецификаций + таблица выбора

7) Преимущества / точки продажи

• CMIS, основанный на стандартах, упрощает автоматизацию и техническое обслуживание автопарка.
• Тепловая оболочка настроена для плотных, охлажденных воздухом линейных карт и шасси.
• Простая совместимость между экосистемами800 грамм в сутки.

8) Обслуживание

Предпродажное отбор, ссылки-бюджетные проверки, быстрая логистика и удаленная / техническая поддержка на месте доступны.

9) Частые вопросы

1. Это...Модуль оптического передатчикасовместима с моим коммутатором 800G?Он соответствует OSFP MSA и CMIS; проверьте с утвержденным списком поставщиков.
2. Какой расстояние поддерживается?До 500 м по SMF с указанным оптическим бюджетом DR и FEC.
3. На какую мощность и температуру я должен рассчитывать?Типичный ~ 14,6 Вт при 3,3 В; случай 0 ≈ 70 °С.
4. Вы можете поддержать большие развертывания?Да, доступны программы снабжения проектов и круглосуточная поддержка.

10) Меры предосторожности

• Работать в пределах установленного диапазона температуры и следовать указаниям по воздушному потоку.
• Используйте соответствующие средства очистки MTP/MPO; соблюдайте меры предосторожности ESD во время обращения.
• Подтвердить совместимость CMIS / прошивки до масштабированияоптический модульфлотов.

11) Производственный процесс

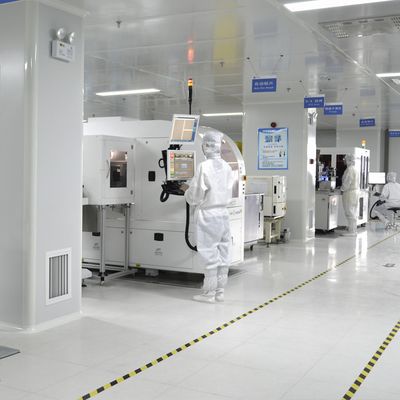

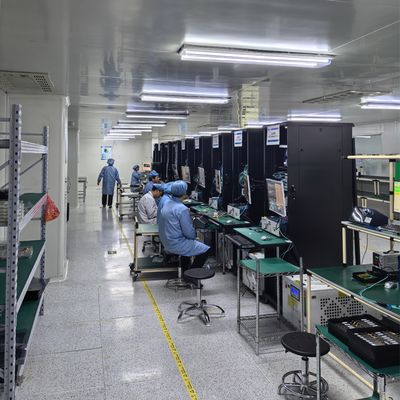

Модули производятся на крупномасштабных линиях с входящей инспекцией, оптическим выравниванием, сжиганием и окончательной проверкой.Каждый блок проходит электрические и оптические испытания для проверки производительности PAM4 и функций CMIS перед отправкой.

12) Указания по эксплуатации

• Вставьте модуль в клетку OSFP с полностью включенным замком; направляйте стволы MTP-8 без острых изгибов.
• Проверьте, что хост-НОС распознает CMIS; проверьте сигналы тревоги и пороги после подключения.
• Соблюдайте гигиену соединителей; закрывайте неиспользуемые порты; записывайте серийные данные для отслеживания активов.
