Сертификация:
CE, ISO, RoHS, GS

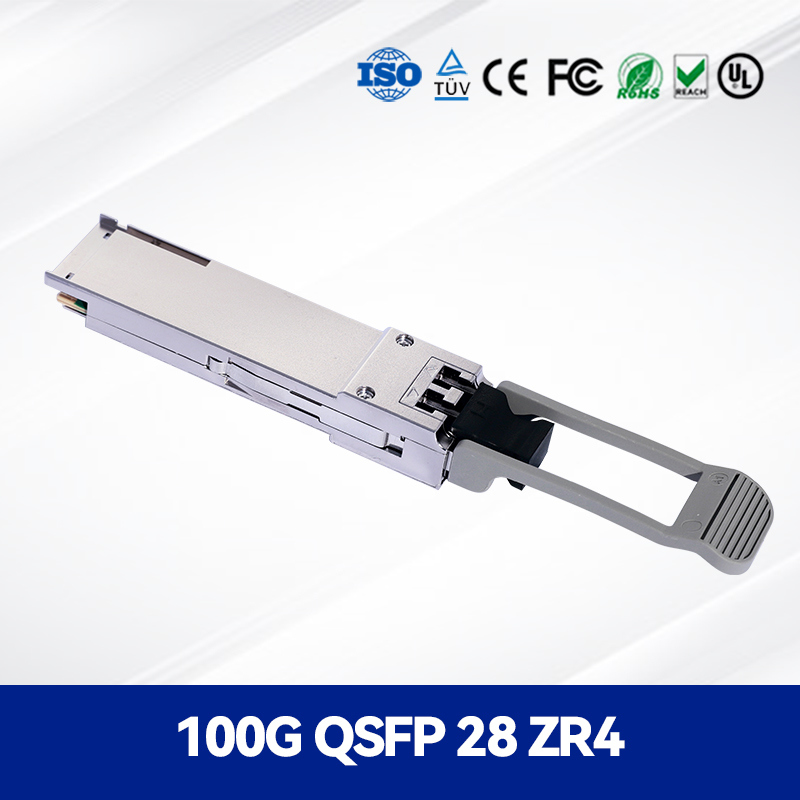

Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
Передатчик | |||||
Сигнализационная скорость, каждая полоса | Смелый. | 25.78 | Гбит/с | ||
Изменение скорости передачи данных | -100 | +100 | Ппм | ||
Лена_0 Центр длины волны | λC0 | 1294.53 | 1295.56 | 1296.59 | nm |
Лена_1 Центр длины волны | λC1 | 1299.02 | 1300.05 | 1301.09 | nm |
Лена_2 Центр длины волны | λC2 | 1303.54 | 1304.58 | 1305.63 | nm |
Lane_3 Центр длины волны | λC3 | 1308.09 | 1309.14 | 1310.19 | nm |
Соотношение подавления в боковом режиме | SMSR | 30 | ДБ | ||
Общая средняя выходная мощность | По. | 12.5 | dBm | ||
Средняя пусковая мощность каждого самолета* (Примечание 1) | Персик | 2 | 6 | dBm | |
Амплитуда оптической модуляции (OMA) на каждой полосе | TXOMA | 3.6 | dBm | ||
Средняя пусковая мощность отключенного передатчика на каждой полосе | Поп! | -30 | dBm | ||
Передатчик и рассеивающее устройство (TDP), каждая полоса движения | TDP | 2.5 | ДБ | ||
Соотношение вымирания, каждое поле | Скорая помощь | 8 | ДБ | ||
Относительная интенсивность шума | RIN | -130 | dB/hz | ||
Отражение передатчика | РЕФЛТ | - 12 | ДБ | ||
Оптическая потеря толерантности | 20 | ДБ | |||
Определение глазной маски передатчика {X1, X2, X3, Y1, Y2, Y3}*(Примечание2) | {0}25, 0.4, 0.45,0.25,0.28,0.4} | ||||
Приемник |
Средняя мощность приема, на каждой полосе* (Примечание 3) | RPOW | -28 | 3 | dBm | |
Предельный уровень ущерба на каждой полосе | RDAM | 4 | dBm | ||
Получайте энергию, каждая полоса (ОМА) | RxOMA | 3 | dBm | ||
Чувствительность приема (OMA), каждая линия | RxSENS | -28 | dBm | ||
ПриемникОтражение | REFLR | -26 | ДБ | ||
LOS Assert, каждая полоса | ЛОСА | - 39 | dBm | ||
LOSDe-Assert, каждая линия | УБЕДЕНИЕ | - 29 | dBm | ||
Гистереза, каждая полоса. | 0.5 | ДБ |
Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечания |
Передатчик | ||||||
Дифференциальные входы данных на самолете | Вино | 300 | 900 | mVp-p | ||
Импеданс ввода (дифференциал) | Зин | 90 | 100 | 110 | % | |
Приемник | ||||||
Амплитуда выхода (дифференциал) | Воут | 300 | 900 | mVp-p | ||
Выходное импеданс (дифференциал) | Зот | 90 | 100 | 110 | % | |
Выпуск Время подъема/падения | tr/tf | 20 | пс | 20% ~ 80% | ||
Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
Температура рабочего ящика | Tc | -40 | 85 | °C | ||
Напряжение питания | Vcc | 3.135 | 3.3 | 3.465 | V | |
Распределение энергии | ПД | 7.5 | W |
Пин | Логика | Символ | Описание | Последовательность подключения | Примечания | Примечания |
1 | ГНД | Земля | 1 | 1) | ||
2 | КМЛ-1 | Tx2n | Передатчик, обратный ввод данных. | 3 | ||
3 | КМЛ-1 | Tx2p | Передатчик неперевернутыйВвод данных | 3 | ||
4 | ГНД | Земля | 1 | 1) | ||
5 | КМЛ-1 | Тх4н | Передатчик, обратный ввод данных. | 3 | ||
6 | КМЛ-1 | Tx4p | Передатчик неперевернутыйВвод данных | 3 | ||
7 | ГНД | Земля | 1 | 1) | ||
8 | LVTTL-1 | МодSELL | Выбор модуля | 3 | ||
9 | LVTTL-1 | Перезагрузить | Модуль перезагрузки | 3 | ||
10 | VccRx | +3,3В питание Приемник | 2 | 2) | ||
11 | LVCMOS-I/O | SCL | Часы с серийным интерфейсом с двумя проводами | 3 | ||
12 | LVCMOS-I/O | SDA | Данные серийного интерфейса с двумя проводами | 3 | 1 | |
13 | ГНД | Земля | 1 | 1) | 1 | |
14 | CML-O | Rx3p | ПриемникНеинвертированный выход данных | 3 | ||
15 | CML-O | Rx3n | Приемник, обратный выход данных | 3 | ||
16 | ГНД | Земля | 1 | 1) | ||
17 | CML-O | Rx1p | ПриемникНеинвертированный выход данных | 3 | ||
18 | CML-O | Rx1n | Приемник, обратный выход данных | 3 | ||
19 | ГНД | Земля | 1 | 1) |
