Оптический приемопередатчик 100G QSFP28 BIDI SR, модуль высокой плотности, низкое энергопотребление, двухволновая конструкция
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |

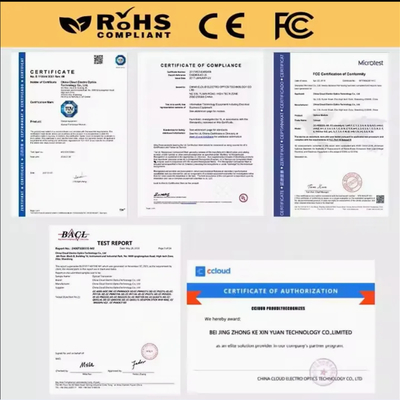

| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 100G QSFP28 BIDI SR |
| Документ: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Выделить: | Модуль оптического передатчика высокой плотности,Модуль оптического приемника SR,Оптически модуль приемопередатчика QSFP28 |
||
Характер продукции

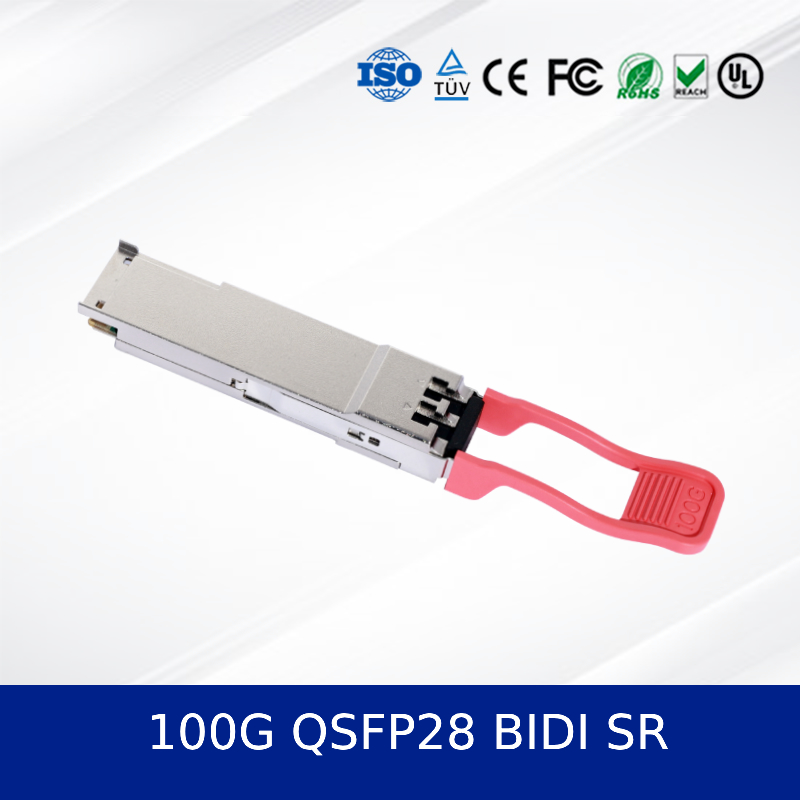

Оптический приемопередатчик 100G QSFP28 BIDI SR — Высокая плотность, низкое энергопотребление, двухволновая конструкция
1. Обзор продукта 100G QSFP28 BIDI SR
100G QSFP28 BIDI SR - это высокопроизводительный оптический приемопередатчик 100G QSFP28 Bi-Directional (BIDI) SR, разработанный для центров обработки данных следующего поколения и высокоскоростных сетевых приложений. Этот оптический модуль поддерживает скорости Ethernet 100G и 40G по многомодовому волокну, используя технологию двухволнового VCSEL (850 нм/908 нм) для обеспечения двунаправленной связи по одному волоконному каналу. Соответствует стандартам QSFP28 MSA и SFF-8636, обеспечивает горячее подключение, цифровую диагностику и низкое энергопотребление.
2. Основные характеристики 100G QSFP28 BIDI SR
- Технология двухволнового VCSEL (850 нм / 908 нм) для двунаправленной передачи
- Поддерживает Ethernet 100G и 40G с модуляцией PAM4 и NRZ
- Форм-фактор QSFP28 с возможностью горячего подключения
- Цифровой диагностический мониторинг через интерфейс I2C
- Низкое энергопотребление: ≤ 4 Вт
- Рабочая температура корпуса: от 0°C до 70°C
- Соответствует требованиям RoHS и имеет прочный металлический корпус
3. Технологии и стандарты 100G QSFP28 BIDI SR
Этот оптический приемопередатчик соответствует стандартам QSFP28 MSA, SFF-8636 и IEEE 802.3. Он использует модуляцию PAM4 для работы на скорости 100G и поддерживает KP4 FEC. Двухволновая конструкция обеспечивает полнодуплексную связь по одному волокну OM3/OM4, снижая затраты на волоконно-оптическую инфраструктуру.
4. Принцип работы
Модуль преобразует электрические входы 4x25G в оптические сигналы 2x50G, используя две длины волн (850 нм и 908 нм). Каждая длина волны передается и принимается одновременно по одному и тому же волокну, обеспечивая двунаправленный поток данных. Встроенные DSP и CDR обеспечивают целостность сигнала и низкий BER.
5. Применение
- Соединения центров обработки данных
- Высокопроизводительные вычисления (HPC)
- Облачная инфраструктура
- Корпоративные сети
- Телекоммуникационные узлы
6. Спецификации
| Параметр | Значение |
|---|---|
| Скорость передачи данных | 100G / 40G |
| Длина волны | 850 нм / 908 нм |
| Максимальное расстояние | 70 м (OM3), 100 м (OM4) |
| Энергопотребление | ≤ 4 Вт |
| Поддержка DDM | Да |
| Форм-фактор | QSFP28 |
7. Преимущества
- Уменьшает количество волокон на 50% по сравнению с традиционными SR-модулями
- Меньшая задержка и энергопотребление, чем у конкурирующих моделей
- Прочный металлический корпус для улучшения тепловых характеристик
- Обратная совместимость с сетями 40G
8. Обслуживание и поддержка
Мы предлагаем 5-летнюю гарантию, доставку по всему миру и круглосуточную техническую поддержку. Доступна индивидуальная конфигурация и оптовые цены. Все оптические приемопередатчики проходят тестирование на совместимость с основными OEM-коммутаторами.
9. Часто задаваемые вопросы
В: Совместим ли этот модуль с коммутаторами Cisco/Juniper/Arista?
О: Да, он совместим с большинством основных брендов, поддерживающих стандарты QSFP28 MSA.
В: В чем разница между SR и BIDI SR?
О: BIDI SR использует две длины волн по одному волокну, в то время как стандартный SR использует отдельные волокна для Tx/Rx.
В: Можно ли его использовать в режиме 40G?
О: Да, модуль поддерживает режим 40G через конфигурацию I2C.
10. Меры предосторожности
- Избегайте изгиба волокна за пределы минимального радиуса изгиба
- Обеспечьте чистоту торцевых поверхностей волокна, чтобы предотвратить повреждение
- Не превышайте максимальную рабочую температуру
- Используйте только с совместимыми хостами, соответствующими требованиям MSA
11. Введение в компанию

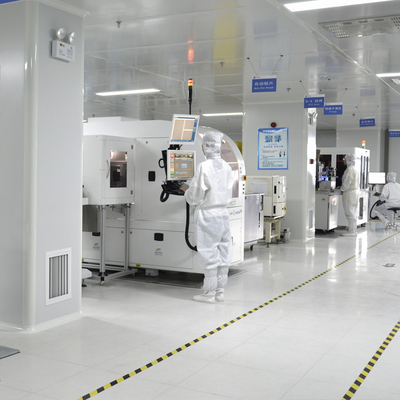

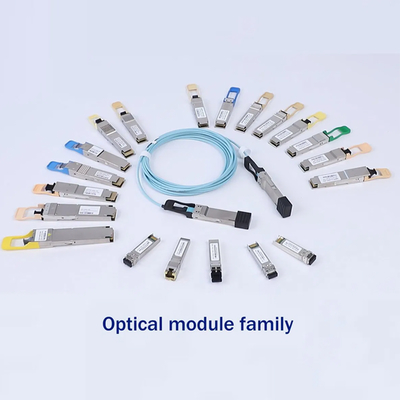

Обладая более чем десятилетним опытом работы в отрасли, мы управляем крупным производственным предприятием, поддерживаемым сильной технической командой. Мы сотрудничаем с ведущими брендами, включая Mellanox, Ruckus, Aruba и Extreme. Наш портфель продуктов включает сетевые коммутаторы, адаптеры, беспроводные точки доступа, контроллеры и кабели. Мы поддерживаем складские запасы на сумму более 10 миллионов долларов, чтобы обеспечить быструю доставку и возможности оптовых поставок. Наши специализированные отделы продаж и инженерии обеспечивают круглосуточное обслуживание клиентов и техническую поддержку, заслужив доверие на мировом рынке.
