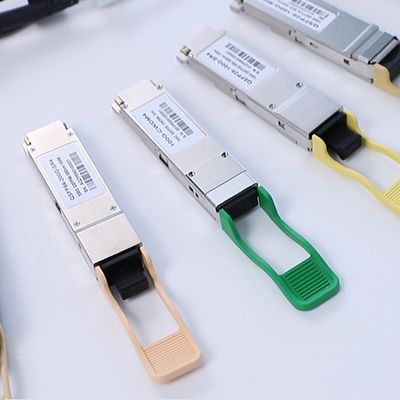

Модуль высокоскоростного оптического приемопередатчика 100G QSFP28 CWDM4 2 км для магистральной сети и метро, доступа и агрегации
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |
| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 100G QSFP28 CWDM4 2 км |
| Документ: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Выделить: | 2 км 100G QSFP28 CWDM4,модуль приемопередатчика 2km оптически |
||
Характер продукции

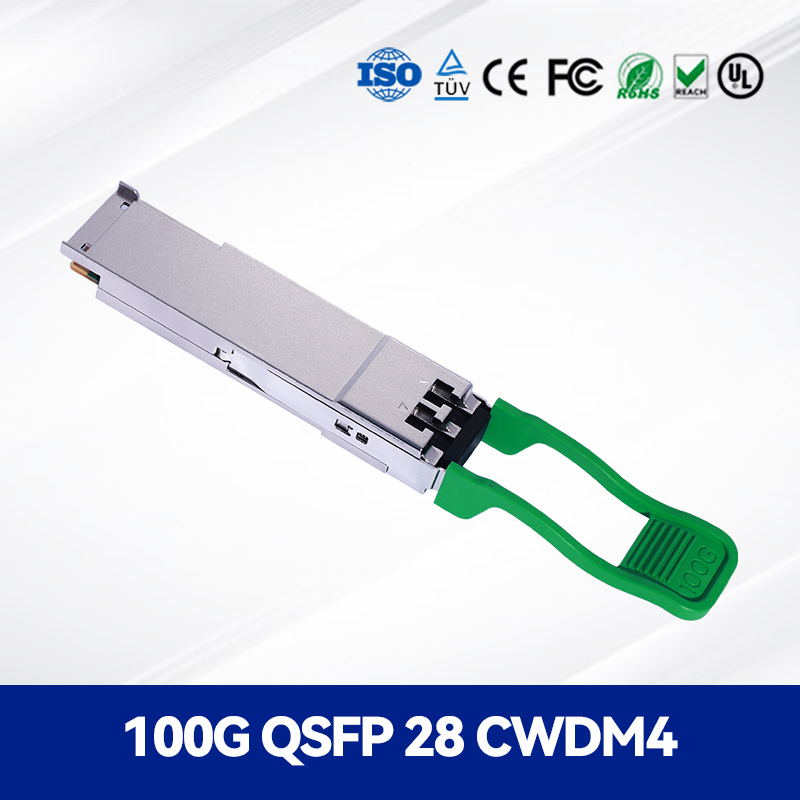

100G QSFP28 CWDM4 оптический приемопередатчик 2km охват, 4x25G, поддержка DDM
1. Обзор продукции
В100G QSFP28 CWDM4 оптический передатчик (CC-QKKCC0L-SD)Это высокопроизводительный оптический модуль, предназначенный для 100 гигабитных приложений Ethernet.CWDM4 MSAСтандартный и поддерживает передачу данных до 2 км по одномодовому волокну (SMF).Передатчик использует четыре полосы CWDM в диапазоне 12701330nm и имеет цифровую диагностику мониторинга (DDM) для отслеживания производительности в режиме реального времениОн идеально подходит для центров обработки данных, корпоративных сетей и высокопроизводительных вычислительных сред.
2Основные характеристики
- Скорость передачи данных: 4x25,78125 Гбит/с (100G Ethernet)
- Обхват: до 2 км по одномодовому волокну
- Длины волн: 1271nm, 1291nm, 1311nm, 1331nm
- Потребление энергии: ≤ 3,5 Вт
- Рабочая температура: от 0 до 70°C
- Форм-фактор QSFP28 с горячим подключением
- Цифровое диагностическое наблюдение (DDM)
- Соответствует требованиям RoHS
3Технологии и стандарты
Передатчик построен наТехнология CWDMи соответствует:
- Спецификация 100G CWDM4 MSA
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA аппаратное обеспечение Rev 4.1
- IEC 60825-1 Класс безопасности лазеров 1
- Соответствие требованиям RoHS 6/6
4Принцип работы
Модуль преобразует четыре электрических полосы 25,78125 Гбит/с в четыре CWDM оптических сигнала с использованием неохлажденных распределенных лазеров обратной связи (DFB).Для передачи оптические сигналы мультиплексируются в одно волокноВ конце приемника демультиплексер отделяет длины волн, которые затем преобразуются в электрические сигналы фотодиодами PIN.Интегрированные схемы CDR обеспечивают целостность сигнала на протяжении 2 км.
5. Приложения
- Взаимосоединения центров обработки данных
- Высокоскоростные коммутаторы и маршрутизаторы Ethernet
- Серверные и хранилищные сети (SAN)
- Высокопроизводительные вычислительные кластеры
- Балансировщики нагрузки сети и узлы
6Спецификации
| Параметр | Стоимость | Единица |
|---|---|---|
| Коэффициент данных | 4х25.78125 | Гбит/с |
| Максимальное расстояние | 2 | км |
| Длины волн | 1271/1291/1311/1331 | nm |
| Потребление энергии | ≤3.5 | W |
| Напряжение питания | 3.3 | V |
| Операционная температура | от 0 до +70 | °C |
| Коннектор | Двойной LC | - |
| Поддержка DDM | Да, да. | - |
7. Преимущества и продажи
- Экономически эффективная альтернатива решению 100G LR4
- Технология CWDM без охлаждения снижает расход энергии
- Комплексная цифровая диагностика для мониторинга в реальном времени
- Широкий диапазон температур работы для использования в центрах обработки данных
- Полное соответствие CWDM4 MSA обеспечивает совместимость
8. Услуги и поддержка
Все передатчики поставляются с 5-летней гарантией и пожизненной технической поддержкой.Услуги по маркировке и тестированию совместимости доступны для оптовых заказов.
9. Часто задаваемые вопросы
В: В чем разница между CWDM4 и LR4?
Ответ: CWDM4 использует мультиплексирование с грубым делением длины волны с более широким расстоянием между каналами, что делает его более экономичным для приложений 2 км по сравнению с LR4.
Вопрос: Поддерживает ли этот приемопередатчик цифровую диагностику?
О: Да, он обеспечивает полную функциональность DDM для мониторинга температуры, напряжения, мощности TX, мощности RX и лазерного тока.
Вопрос: Какой тип волокон требуется?
О: Для оптимальной производительности рекомендуется одномодное волокно (SMF) со спецификацией OS2.
10Предупреждения
- Использовать только с одномодным волокном (SMF)
- Избегайте изгиба волокон за пределы минимального радиуса изгиба
- Держите оптические соединители чистыми, чтобы предотвратить деградацию сигнала
- Принимать меры предосторожности в отношении ESD во время обращения и установки
- Не работать выше максимальной температуры
11Введение в компанию

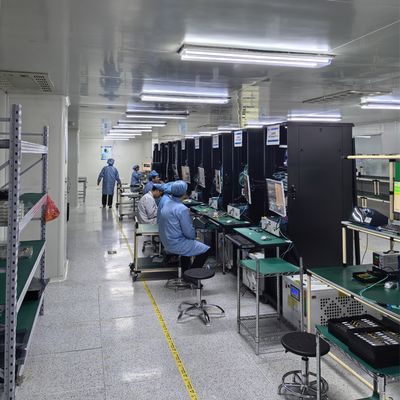

Звездный скачокМы специализируемся на производстве высококачественныхсетевые картыНаши продукты используются в центрах обработки данных, корпоративных сетях и телекоммуникационной инфраструктуре по всему миру.Мы поддерживаем большие запасы и предлагаем конкурентоспособные цены с полной технической поддержкой.
