Модуль высокопроизводительного оптического передатчика Ethernet 200G QSFP56 SR4 DSP Новый
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |
| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 200G QSFP56 SR4 DSP |
| Документ: | 200G QSFP56 SR4 DSP.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Имя: | Оптический приемопередача модуль | Модель №.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Производительность: | 200G QSFP56 SR4 DSP | Скорость: | 200G |
| Спецификация: | 400*265*100 мм | Горячий: | Да |
| Напряжение снабжения: | 3.3 В | Рабочий корпус температура: | Коммерческий 0–70 ° C; 10G предлагает промышленную опцию –40–85 ° C. |
| Управление / диагностика: | Высокая скорость: CMIS Rev 5.0+ с i²C; 10G: SFF-8472 DDM с I²C. | Приложения: | Центр данных Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, доступ и агрегация. |
| Соответствие / окружающая среда: | CE/FCC/UL/TUV/ROHS | Состояние: | Новый |
Характер продукции

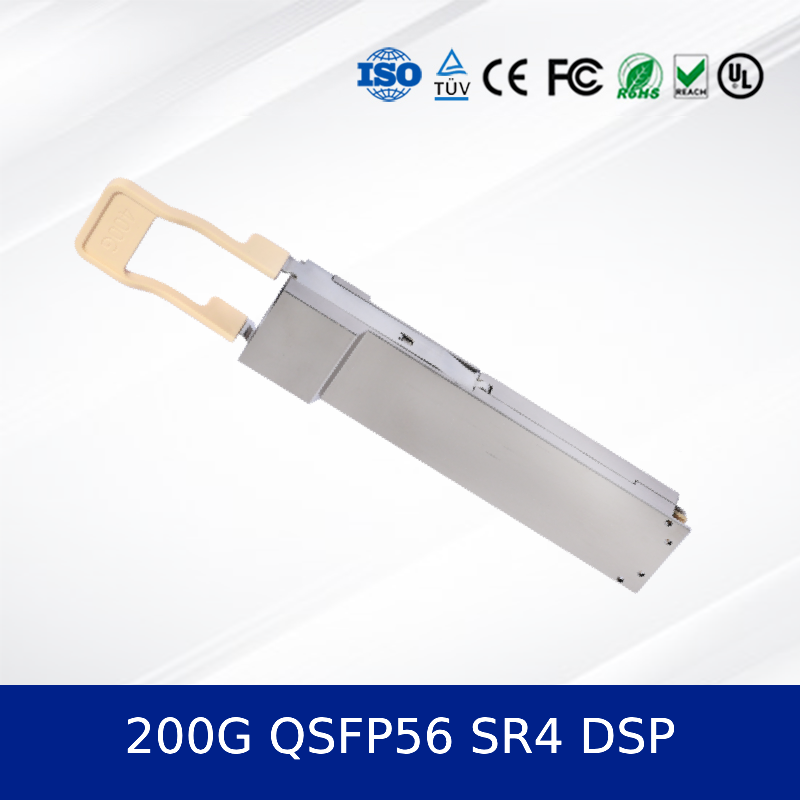

Модуль оптического передатчика 200G QSFP56 SR4
1. Обзор продукции
В200G QSFP56 SR4Модуль оптического передатчика (модель: CC-QSFP02SR4-12C) - высокопроизводительное оптоволоконное решение, предназначенное для высокопропускных данных и высокопроизводительных вычислительных приложений.Он поддерживает 4 независимых канала, работающих на 26.56 GBaud на полосу, обеспечивая совокупную скорость передачи данных 200G по OM4 мультимодовому волокну на расстояния до 100 метров. Соответствует отраслевым стандартам, включая SFF-8679 и CMIS 5.0, этот оптический модуль приемника обеспечивает надежную совместимость и превосходную целостность сигнала.
2. 200G QSFP56 SR4 Ключевые характеристики
- 4-канальный параллельный оптический интерфейс с интегрированным CDR
- Форм-фактор QSFP56 с горячим подключением
- До 100 м на OM4 ФКД и до 70 м на OM3 ФКД
- Технология VCSEL 850nm и PD array
- Низкое потребление электроэнергии при типичном токе питания 1180 мА
- Поддерживает модуляцию PAM4
- Интерфейс разъединителя MPO-12 APC
- Соответствует CMIS 5.0 и QSFP-DD Hardware Rev5.1
3Основные технологии и стандарты
Этот оптический модуль использует передовую технологию 850-нм VCSEL и фотодиодного массива, модуляцию PAM4 и интегрированные часовые и восстановительные схемы данных (CDR).0, QSFP-DD MSA и стандарты безопасности лазеров IEC, обеспечивающие надежную и устойчивую производительность в требовательных условиях.
4Принцип работы
В200G QSFP56 SR4модуль преобразует электрические сигналы в оптические сигналы через VCSEL массив. Каждая из четырех полос работает на 26,56 ГБод с использованием модуляции PAM4.массив фотодиодов PIN и усилитель трансимпедантности (TIA) преобразуют входящие оптические сигналы обратно в электрические выходыИнтегрированный MCU управляет цифровыми функциями управления, включая I2C-коммуникацию, инициализацию и работу в режиме низкой мощности.
5. Приложения
- Взаимосоединения центров обработки данных и архитектуры позвоночника
- Кластеры высокопроизводительных вычислений (HPC)
- Облачная инфраструктура и корпоративные сети
- Сети обучения ИИ и машинному обучению
6. 200G QSFP56 SR4 Спецификации
| Параметр | Минуты | Тип | Макс | Единица |
|---|---|---|---|---|
| Коэффициент передачи данных на полосу | - | 26.56 | - | Г. Бауд |
| Операционная температура | 0 | 25 | 70 | °C |
| Напряжение питания | 3.135 | 3.3 | 3.465 | V |
| Tx Выходная мощность | - Шесть.5 | - | 4 | dBm |
| Чувствительность приемника | - Восемь.4 | - | 4 | dBm |
7. Преимущества
- Более высокая плотность и меньшая мощность на бит по сравнению с предыдущими поколениями
- Высокая производительность TDECQ для улучшения целостности сигнала
- Разработан для совместимости с основными платформами коммутаторов и маршрутизаторов
- Прочная конструкция и строгие испытания гарантируют долгосрочную надежность
8. Услуги и поддержка
Мы предлагаем полную гарантию, быструю доставку и круглосуточную техническую поддержку.Скидки на оптовые заказы и индивидуальные опции маркировки.
9Часто задаваемые вопросы
Вопрос: Каково максимальное расстояние, поддерживаемое этим оптическим модулем?
Ответ: Он поддерживает до 100 м на OM4 и 70 м на OM3 мультимодных волокон.
Вопрос: Совместим ли этот модуль с портами QSFP28?
Ответ: При электрической совместимости, пожалуйста, проверьте поддержку хост-системы для скоростей 200G и подключения MPO-12.
Вопрос: Поддерживает ли он цифровое диагностическое наблюдение (DDM)?
О: Да, через интерфейс I2C и CMIS 5.0.
10Предупреждения
- Избегайте воздействия статического электричества.
- Не отсоединяйтесь во время работы, чтобы избежать повреждения передатчика.
- Обеспечить чистоту MPO-коннекторов для предотвращения деградации оптической связи.
- Соответствует стандартам безопасности лазера класса 1.
11Введение в компанию

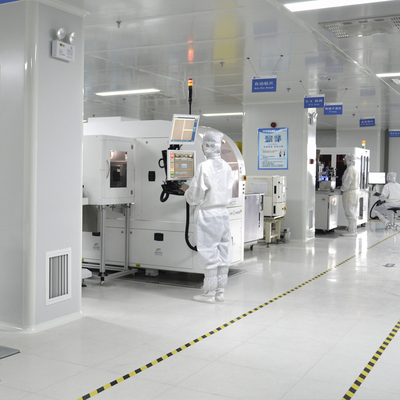

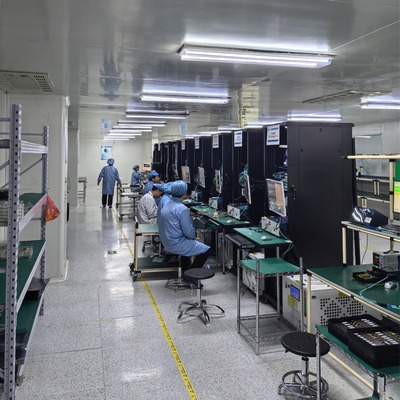

С более чем десятилетним опытом работы в отрасли, мы управляем крупномасштабным производственным комплексом, поддерживаемым сильной технической командой.Мы обслуживаем глобальную клиентуру с широким спектром оригинальных новых сетевых продуктовНаш инвентарь превышает 10 миллионов единиц.что позволяет нам поставлять продукцию в больших объемах с конкурентоспособными ценами и надежным обслуживаниемМы являемся авторизованным дистрибьютором ведущих брендов, таких как Mellanox, Ruckus, Aruba и Extreme.
