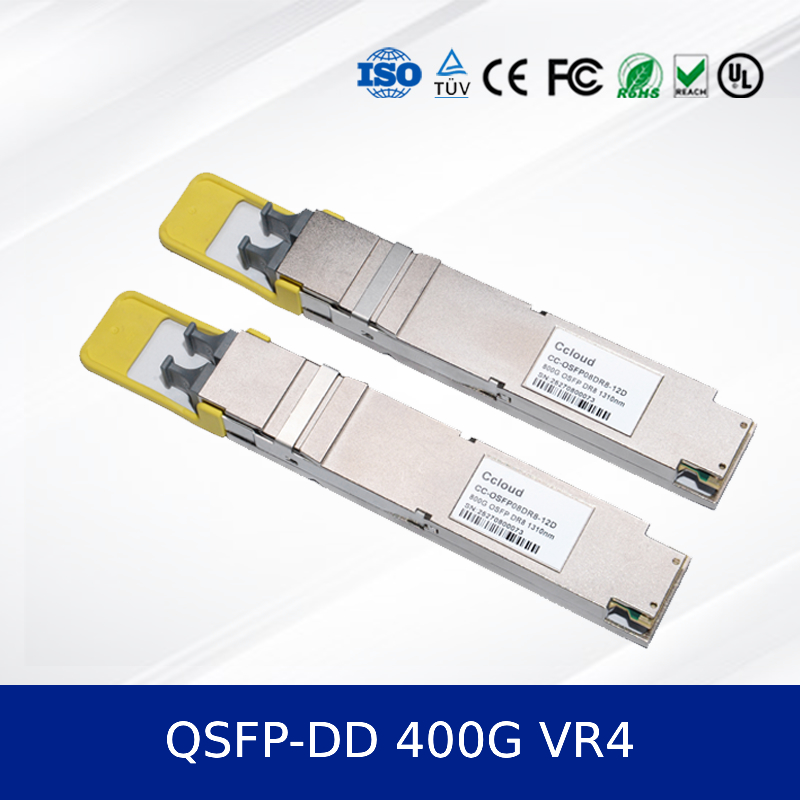

Оптический приемопередатчик 400G QSFP-DD VR4, дальность 50 м, PAM4, CMIS 5.0
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |
| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Документ: | QSFP-DD 400G VR4.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Выделить: | 50 м доступа 400G QSFP-DD VR4,Модуль оптического передатчика 50 м |
||
Характер продукции
400G QSFP-DD VR4 оптический приемопередатчик 50m Reach, PAM4, CMIS 5.0
1. Обзор продукции
В400G QSFP-DD VR4 оптический передатчик (CC-QSFD04VR4-12D)Это высокопроизводительный оптический модуль, предназначенный для следующего поколения дата-центров и высокопроизводительных вычислительных сетей.Он поддерживает 400G Ethernet через мультимодное волокно с диапазоном до 50 м на волокне OM4Передатчик используетМодуляция PAM4и соответствует последнемуQSFP-DD MSAиCMIS 5.0стандарты, обеспечивающие широкую совместимость и надежность в будущем.
2Основные характеристики
- Скорость передачи данных: 425 Гбит/с (4x 106,25 Гбит/с)
- Протяженность: до 50 м на ОМ4 МФР
- длина волны: 850nm VCSEL лазер и PIN-приемник
- Односоединение MPO-12
- Низкое потребление энергии: ≤7 Вт (типично)
- Форм-фактор QSFP-DD, подключаемый в горячую розетку
- Рабочая температура: от 0 до +70°C
- Соответствует требованиям RoHS 6/6
3Технологии и стандарты
Передатчик построен наТехнология модуляции PAM4и поддержкиЭлектрический интерфейс 400GAUI-8Он полностью соответствует:
- IEEE 802.3db и IEEE 802.3bs
- QSFP-DD MSA аппаратное обеспечение Rev 5.0
- Интерфейс управления CMIS 5.0
- IEC/EN 60825-1 Класс безопасности лазеров 1
4Принцип работы
Модуль преобразует электрические сигналы 8x 53,125 ГБОД в четыре оптических полосы с использованиемМассивы VCSELиКодирование PAM4Оптические сигналы передаются через разъем MPO-12 через мультимодное волокно OM4.массив фотодиодов PIN преобразует оптические сигналы обратно в электрические данные с интегрированными часами и восстановлением данных (CDR).
5. Приложения
- Сети позвоночника ЦОД
- Кластеры высокопроизводительных вычислений (HPC)
- Взаимосоединения облачной инфраструктуры
- Переключение на базовые и агрегированные предприятия
- ИИ и машинное обучение тканевых сетей
6Спецификации
| Параметр | Стоимость | Единица |
|---|---|---|
| Коэффициент данных | 425 Гбит/с | Гбит/с |
| Длина волны | 850 нм | nm |
| Макс Рейч | 50 | m |
| Коннектор | MPO-12 | - |
| Потребление энергии | ≤ 7 | W |
| Операционная температура | от 0 до +70 | °C |
| Модуляция | PAM4 | - |
| Соответствие | QSFP-DD MSA, CMIS 5.0 | - |
7. Преимущества и продажи
- Более низкое энергопотребление по сравнению с конкурентоспособнымисетевая картарешения
- Улучшенная диагностика с интерфейсом управления CMIS 5.0
- Устойчивая конструкция, поддерживающая промышленные температурные диапазоны
- Обратная совместимость с портами QSFP28 с использованием кабелей адаптера
- Форм-фактор высокой плотности идеально подходит для масштабируемых развертываний центров обработки данных
8. Услуги и поддержка
Все передатчики поставляются с 5-летней гарантией. Мы предлагаем глобальную доставку, круглосуточную техническую поддержку и индивидуальную маркировку и упаковку. Услуги OEM и ODM доступны для больших заказов.
9. Часто задаваемые вопросы
Вопрос: Совместим ли этот передатчик с портами QSFP28?
Ответ: Да, с кабелем MPO-MPO, он может использоваться в портах QSFP28, поддерживающих 100G SR4.
Вопрос: Каково максимальное потребление энергии?
О: Модуль потребляет ≤7 Вт при нормальной работе.
Вопрос: Поддерживает ли он цифровое диагностическое наблюдение (DDM)?
О: Да, через интерфейс CMIS 5.0.
10Предупреждения
- Использовать только с мультимодным волокном OM3/OM4.
- Избегайте изгиба волокон за пределы минимального радиуса изгиба.
- Убедитесь в чистоте оптических соединителей, чтобы предотвратить потерю сигнала.
- Не превышать максимальную рабочую температуру.
- Принимать меры предосторожности в отношении ESD во время обращения и установки.
11Введение в компанию

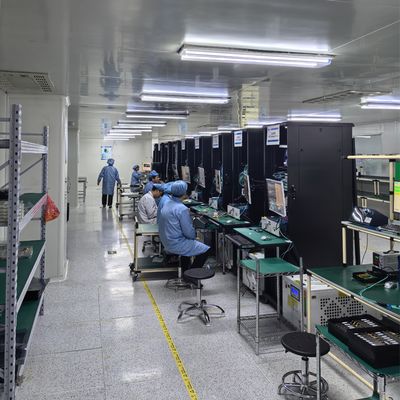

China Cloud Electro Optics Technology Co., Ltd. Китайская облачная электрооптическая технологияУ нас большой завод с сильной технической командой и поставки продуктов от ведущих брендов, включая Mellanox, Ruckus, Аруба,и ExtremeНаш инвентарь включает в себя сетевые коммутаторы, сетевые карты, беспроводные точки доступа, контроллеры и кабели.и полную техническую поддержку.
