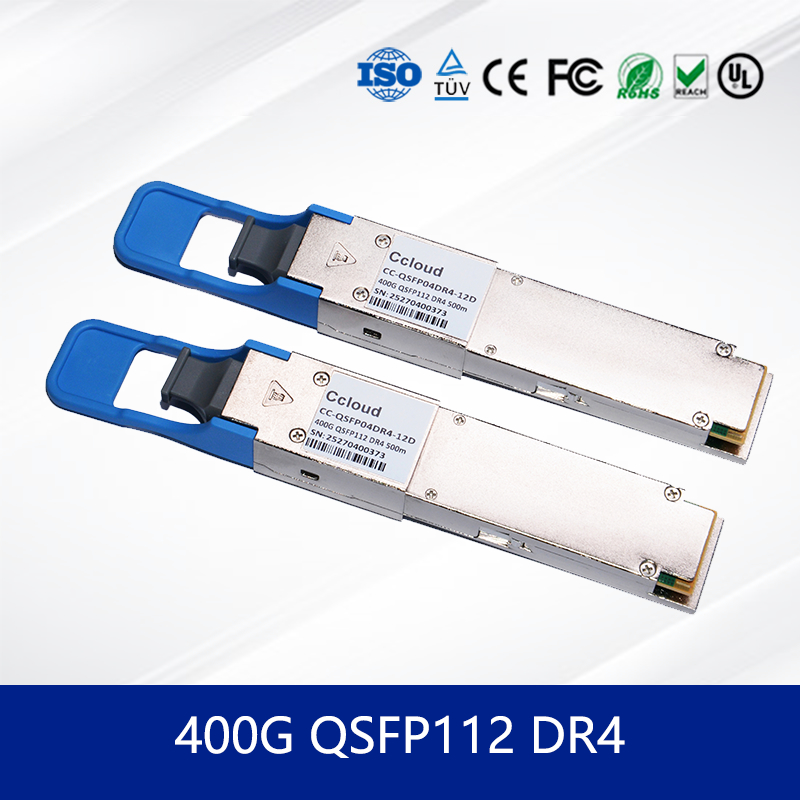

QSFP-DD 400G DR4 Модуль одномодного, многомодного оптического передатчика для высокопроизводительных сетей
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |
| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Документ: | QSFP-DD 400G DR4.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Характер продукции
400G DR4 QSFP-DD модуль оптического приемопередатчика 500m Reach, низкая мощность, CMIS 4.0
1.QSFP-DD 400G DR4 Обзор продукта
CC-QSFD04DR4-12D - это высокопроизводительныймодуль оптического приемопередатчикаОн поддерживает как агрегацию 400G DR4, так и режимы выхода 4x100G по одномодному волокну до 500 метров.оптический модульпредлагает низкое потребление энергии, передовой интерфейс управления и надежную производительность для центров обработки данных и корпоративных сетей.
2. Ключевые характеристики QSFP-DD 400G DR4
- Поддерживает 400GBASE-DR4 и 100GBASE-DR режим выхода
- Коннектор MPO-12 с конечным лицом под углом 8°
- Потребление энергии < 8 Вт (целевая)
- Температура рабочего корпуса: от 0 до 70°C
- Интерфейс управления CMIS 4.0
- Форм-фактор QSFP-DD, подключаемый в горячую розетку
3. QSFP-DD 400G DR4 Технология и стандарты
Модуль соответствует стандартам IEEE 802.3-2022, QSFP-DD MSA и CMIS 4.0Он использует модуляцию PAM4 и интегрирует охлажденные лазеры EA-DFB и фотодиоды PIN для превосходной целостности сигнала.модуль оптического приемопередатчикаподдерживает электрические интерфейсы 400GAUI-8 и 100GAUI-2.
4Принцип работы
Транссивер преобразует восемь электрических полос PAM4 в диапазоне 26,5625 ГБд в четыре оптических канала в диапазоне 53,125 ГБд с помощью внутренней коробки передач DSP. В режиме выхода он поддерживает четыре независимых канала 100G.оптический модульобеспечивает низкий BER с интегрированной поддержкой FEC.
5. QSFP-DD 400G DR4 Приложения
- Соединения центров обработки данных
- Интерконнекции коммутатора и маршрутизатора
- Высокопроизводительные компьютерные сети
- Облачная инфраструктура
6. QSFP-DD 400G DR4 Спецификации
| Параметр | Стоимость |
|---|---|
| Коэффициент данных | 400G (4x100G прорыв) |
| Длина волны | 1304.5 ≈1317.5 нм |
| Максимальное расстояние | 500 м над SMF |
| Коннектор | MPO-12 |
| Потребление энергии | < 8 Вт |
| Форма фактора | QSFP-DD |
7. Преимущества
- Проектирование с низкой энергопотреблением снижает эксплуатационные затраты
- Обратная совместимость с портами QSFP28 и QSFP+
- Высокая надежность с охлажденными лазерами EA-DFB
- Сильное управление через CMIS 4.0
8. Услуги и поддержка
Мы предлагаем 3-летнюю гарантию, глобальную доставку и круглосуточную техническую поддержку.
9. Часто задаваемые вопросы
Вопрос: Совместим ли этот модуль с портами QSFP28?
О: Да, форм-фактор QSFP-DD механически и электрически совместим с QSFP28 и QSFP+.
Вопрос: Какова максимальная скорость передачи данных на канал?
О: Каждый канал поддерживает 106,25 Гбит/с в оптическом режиме и 53,125 Гбит/с в электрическом.
Вопрос: Поддерживает ли он FEC?
A: Да, для исправления ошибок требуется FEC на стороне хоста на основе RS ((544,514).
10Предупреждения
- Избегайте изгиба волокон за пределы минимального радиуса изгиба
- Обеспечение надлежащей обработки ESD во время установки
- Работать в пределах установленных диапазонов температуры и напряжения
- Использование совместимого хост-оборудования и прошивки

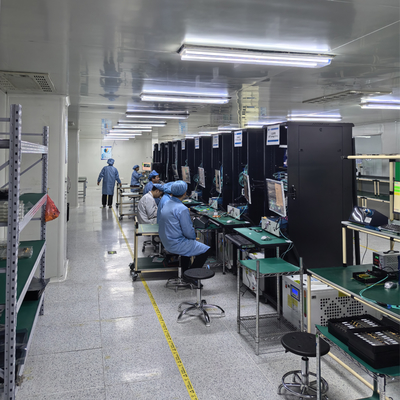

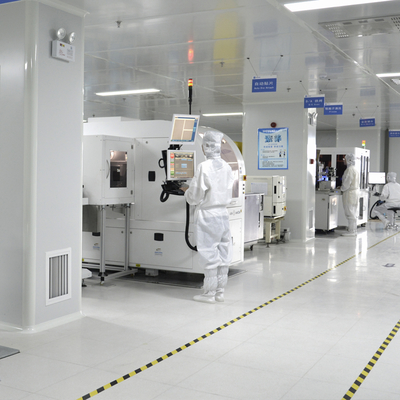

11Введение в компанию
С более чем десятилетним опытом работы в отрасли, мы управляем большим производственным комплексом, поддерживаемым сильной технической командой.и ExtremeНаш портфель продуктов включает в себя сетевые коммутаторы, адаптеры, точки беспроводного доступа, контроллеры и кабели.Мы поддерживаем запасы в 10 миллионов долларов, чтобы обеспечить быструю доставку и предлагаем конкурентоспособные цены наряду с 24/7 клиентской и технической поддержкой.Наши профессиональные команды по продажам и инжинирингу получили надежную репутацию на мировом рынке.
