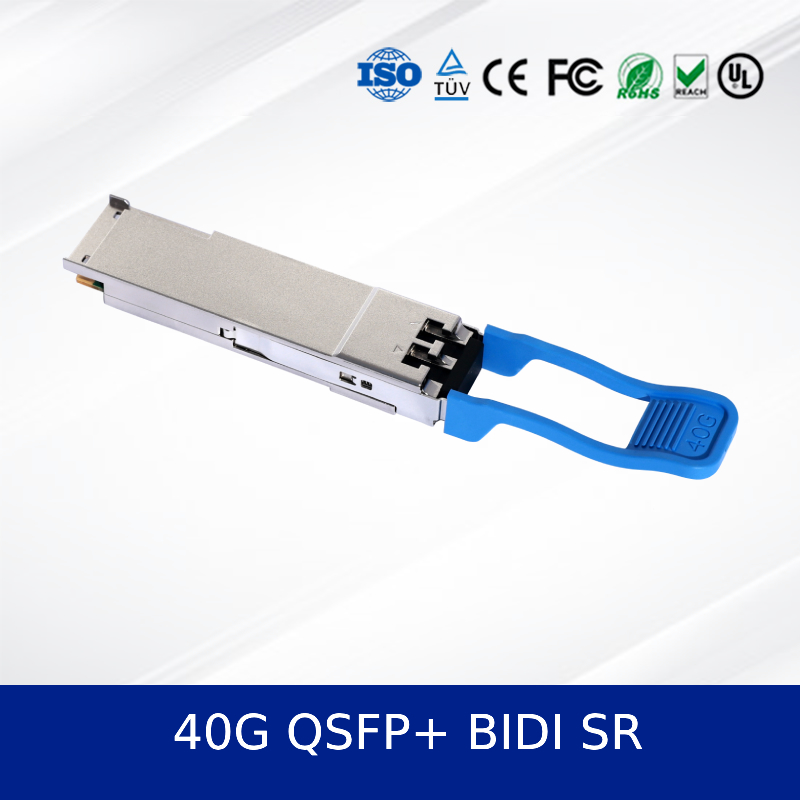

Высокопроизводительный Ethernet 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR Оптический приемопередатчик Модуль Qsfp+ Bidi
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | own |
| Сертификация: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Номер модели: | 40G QSFP+ BIDI SR |
| Документ: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт |
|---|---|
| Цена: | Face to face/bulk price |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | Товарные товары 3-7 дней; Настройка 2-4 недели |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Имя: | Оптический приемопередача модуль | Модель №: | CC-QJJ110L-SD |
|---|---|---|---|
| Производительность: | 40G QSFP+ BIDI SR | Скорость: | 40 г |
| Спецификация: | 400*265*100 мм | Горяч-pluggable: | Да |
| Напряжение снабжения: | 3.3 В | Рабочий корпус температура: | Коммерческий 0–70 ° C; 10G предлагает промышленную опцию –40–85 ° C. |
| Управление / диагностика: | Высокая скорость: CMIS Rev 5.0+ с i²C; 10G: SFF-8472 DDM с I²C. | Приложения: | Центр данных Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, доступ и агрегация. |
| Соответствие / окружающая среда: | CE/FCC/UL/TUV/ROHS | Состояние: | Новый |
| Выделить: | 40г модуль Qsfp+ Bidi,Приемопередатчик Qsfp+ Bidi 850/908 нм |
||
Характер продукции
Оптический трансиверный модуль 40 Гбит/с QSFP+ BIDI 850/908 нм — высокая плотность, низкое энергопотребление, двунаправленный
1. Обзор продукта 40G QSFP+ BIDI SR
CC-QJJ110L-SD — это высокопроизводительный двунаправленный (BIDI) оптический трансиверный модуль 40 Гбит/с QSFP+, предназначенный для высокоскоростных приложений центров обработки данных и корпоративных сетей. Он поддерживает технологию двойной длины волны (850 нм/908 нм) по одному волоконному каналу, обеспечивая эффективное использование волоконно-оптической инфраструктуры. Этот оптический модуль работает от источника питания 3,3 В и заключен в прочный металлический корпус для повышения долговечности.
2. Основные характеристики 40G QSFP+ BIDI SR
- Поддерживает скорость передачи данных 40 Гбит/с с преобразованием 4x10G NRZ в 2x20G NRZ
- Форм-фактор QSFP+ с возможностью горячей замены
- Дальность до 70 м по многомодовому волокну OM3 и 100 м по OM4
- Двухволновая оптическая двунаправленная оптическая интерфейс на основе VCSEL
- Цифровой мониторинг диагностики с маскируемыми прерываниями
- Низкое энергопотребление: макс. 3,5 Вт
- Рабочая температура корпуса: от 0°C до 70°C
- Соответствует требованиям RoHS II
3. Технологии и стандарты 40G QSFP+ BIDI SR
Этот оптический трансиверный модуль соответствует стандартам QSFP+ MSA и использует модуляцию NRZ. Он поддерживает двунаправленную связь по одному волокну посредством мультиплексирования с разделением по длине волны (WDM). Устройство разработано в соответствии со стандартами лазерной безопасности класса 1 в соответствии с IEC 60825-1 и правилами FDA.
4. Принцип работы 40G QSFP+ BIDI SR
Модуль преобразует электрические входные сигналы 4x10,3125 Гбит/с в оптические сигналы 2x20,625 Гбит/с, используя две разные длины волн (850 нм и 908 нм). Они передаются и принимаются через один волоконно-оптический интерфейс LC, обеспечивая полнодуплексную связь 40G. Встроенный DSP обеспечивает целостность сигнала и возможности мониторинга.
5. Области применения 40G QSFP+ BIDI SR
- Соединения центров обработки данных и архитектуры spine-leaf
- Высокопроизводительные вычислительные кластеры (HPC)
- Агрегация корпоративных сетей
- Облачная инфраструктура и сети хранения данных (SAN)
6. Спецификации 40G QSFP+ BIDI SR
| Параметр | Мин | Тип | Макс | Ед. изм. |
|---|---|---|---|---|
| Напряжение питания | 3,135 | 3,3 | 3,465 | В |
| Потребляемая мощность | - | - | 3,5 | Вт |
| Выходная мощность Tx | -6,2 | - | 4 | дБм |
| Чувствительность приемника | - | - | -7,1 | дБм |
| Рабочая температура | 0 | 25 | 70 | °C |
7. Преимущества
- Двунаправленная конструкция уменьшает количество волокон и стоимость инфраструктуры
- Низкое энергопотребление повышает энергоэффективность
- Прочный металлический корпус улучшает тепловые характеристики и надежность
- Цифровой мониторинг обеспечивает диагностику и обслуживание в режиме реального времени
- Совместимость с основными коммутаторами и маршрутизаторами OEM
8. Обслуживание и поддержка
Мы предлагаем 3-летнюю гарантию на все оптические трансиверные модули. Техническая поддержка доступна 24/7. Предоставляются услуги по индивидуальной маркировке и тестированию совместимости. Доступны оптовые цены и варианты OEM.
9. Часто задаваемые вопросы
В: Какое максимальное расстояние поддерживает этот оптический модуль?
О: Он поддерживает до 70 м по волокну OM3 и 100 м по волокну OM4.
В: Совместим ли этот модуль с коммутаторами Cisco/Juniper?
О: Да, он разработан для совместимости с основными брендами. Пожалуйста, подтвердите совместимость с конкретной моделью.
В: Поддерживает ли он цифровой мониторинг диагностики (DDM)?
О: Да, он обеспечивает полную поддержку DDM для мониторинга в реальном времени.
10. Меры предосторожности
- Избегайте электростатического разряда (ESD) во время работы
- Не подвергайте глаза или кожу воздействию лазерного луча
- Работайте в указанных диапазонах температуры и напряжения
- Используйте только совместимые волоконно-оптические кабели и разъемы

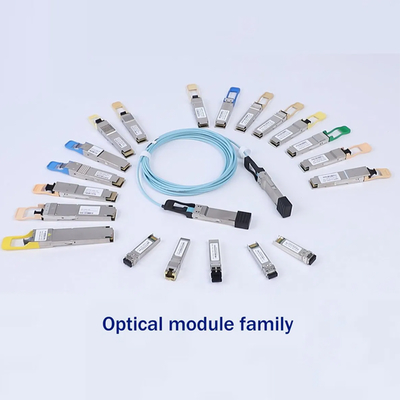

11. Введение в компанию
Имея более чем десятилетний опыт работы в отрасли, мы управляем крупным производственным предприятием, поддерживаемым сильной технической командой. Мы обслуживаем клиентов по всему миру широким спектром сетевых продуктов, включая оптические трансиверные модули, коммутаторы, сетевые адаптеры, беспроводные точки доступа и кабели. Наши партнеры включают ведущие бренды, такие как Mellanox, Ruckus, Aruba и Extreme. Мы поддерживаем обширный складской запас, чтобы обеспечить своевременную доставку и предлагаем конкурентоспособные цены без ущерба для качества. Наши специализированные команды продаж и технической поддержки работают круглосуточно, чтобы помочь с выбором и интеграцией продукции.
