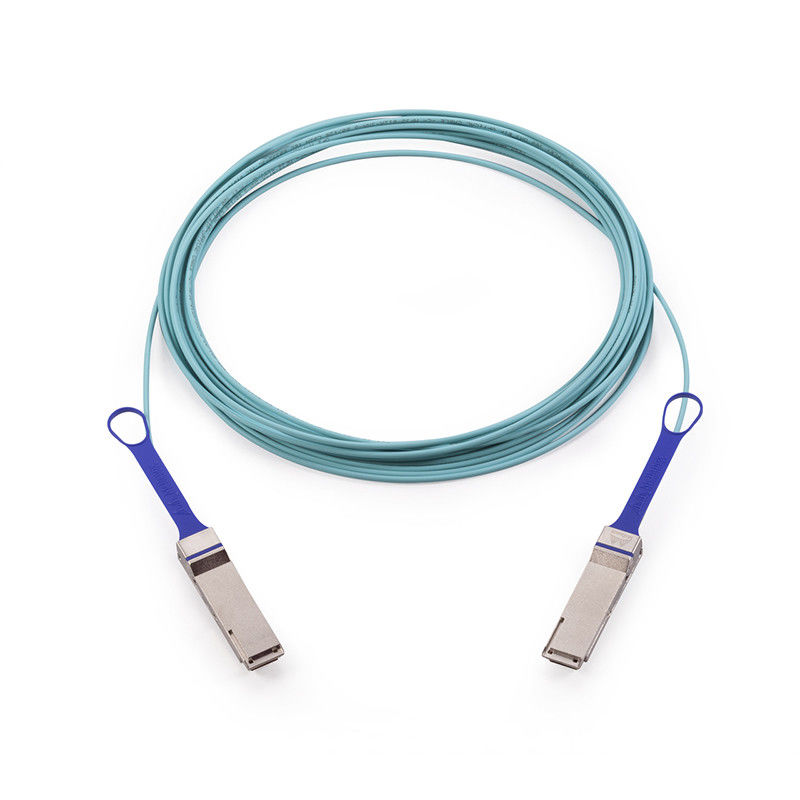

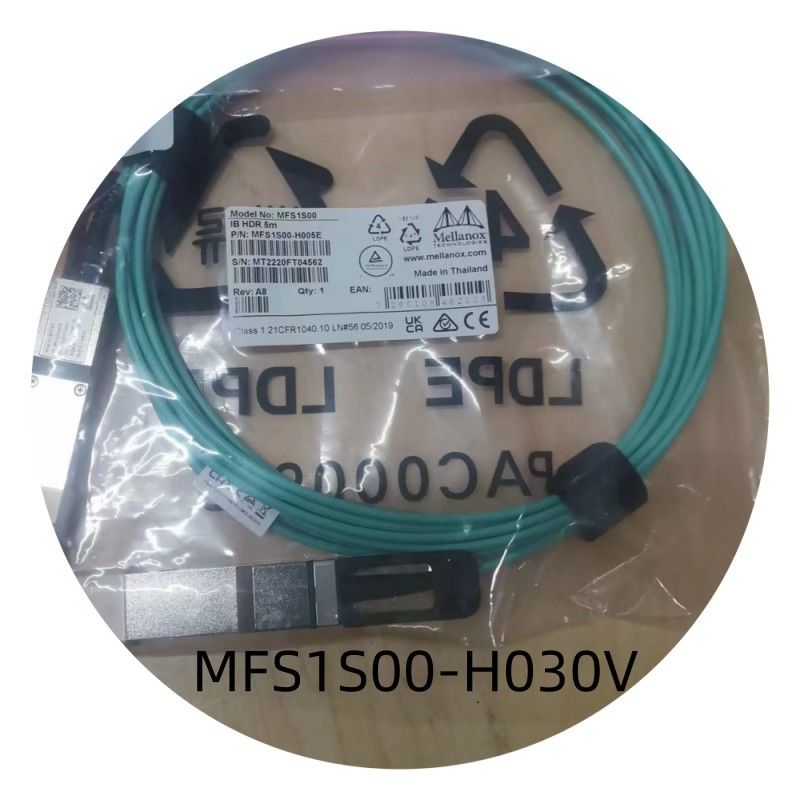

MFS1S00-H030V 200 Гбит/с QSFP56 Активный оптический кабель (AOC)

1. Обзор продукта

NVIDIA® MFS1S00-H030V - это высокопроизводительный активный оптический кабель (AOC) QSFP56 со скоростью 200 Гбит/с, разработанный для центров обработки данных и высокопроизводительных вычислительных сред. Он поддерживает как InfiniBand HDR, так и 200 Gigabit Ethernet, обеспечивая исключительную пропускную способность, низкую задержку и увеличенную дальность до 100 метров. Этот оптоволоконный кабель идеально подходит для межсоединений высокой плотности и предлагает превосходную надежность и энергоэффективность.

2. Основные характеристики

• Поддерживает 200 Гбит/с InfiniBand HDR и 200GbE
• 4x 50 Гбит/с модуляция PAM4 на полосу
• Разъем QSFP56 с возможностью горячей замены
• Дальность до 100 м по многомодовому волокну (MMF)
• Низкое энергопотребление: 5,0 Вт типично на конец
• Цифровой диагностический мониторинг (DDM) с отслеживанием состояния в реальном времени
• Соответствует RoHS и защищен от ESD

3. Технологии и стандарты

MFS1S00-H030V соответствует отраслевым стандартам, включая SFF-8665 (QSFP56), SFF-8636 (интерфейс управления) и InfiniBand HDR. Он использует оптическую технологию на основе VCSEL и поддерживает модуляцию PAM4 для высокоскоростной передачи данных. Эта пассивный волоконный кабель альтернатива предлагает активную целостность сигнала со встроенным восстановлением синхронизации и эквалайзером.

4. Принцип работы

AOC преобразует электрические сигналы в оптические сигналы с помощью встроенных передатчиков VCSEL. Сигналы передаются по многомодовому волокну и преобразуются обратно в электрические сигналы на принимающей стороне. Каждая полоса работает со скоростью 50 Гбит/с, используя кодирование PAM4. Встроенные CDR (Clock and Data Recovery - восстановление синхронизации и данных) и программируемый эквалайзер обеспечивают целостность сигнала на больших расстояниях.

5. Применение

• Кластеры 200G InfiniBand HDR
• Межсоединения коммутаторов 200GbE (например, SN3700 к SN4600)
• Высокопроизводительные вычисления (HPC) и рабочие нагрузки ИИ
• Архитектуры spine-leaf центров обработки данных
• Сети хранения данных (SAN) и сетевое хранилище (NAS)

6. Спецификации и руководство по выбору

7. Преимущества

• Более высокая пропускная способность и меньшая задержка по сравнению с кабелями DAC
• Большая дальность, чем у пассивных медных решений
• Лучшая помехозащищенность и меньший вес
• Возможность горячей замены для простого развертывания и обслуживания
• Полная цифровая диагностика для упреждающего мониторинга

8. Обслуживание и поддержка

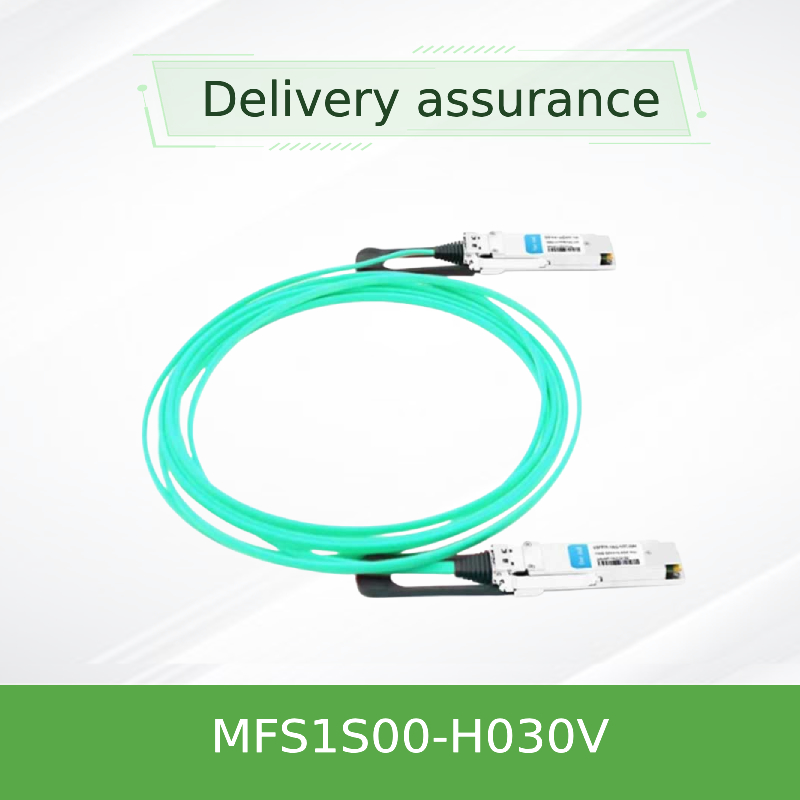

Мы предлагаем техническую поддержку 24/7, доставку по всему миру и полную гарантию. Все продукты протестированы и гарантированно полностью функциональны. Доступны индивидуальные оптовые заказы и услуги OEM.

9. FAQ

В: Какое максимальное поддерживаемое расстояние?
О: До 100 метров с многомодовым волокном.

В: Совместим ли этот кабель с коммутаторами 100GbE?
О: Да, он поддерживает обратную совместимость с 100GbE, используя функции выбора скорости.

В: Требуется ли внешнее питание?
О: Нет, питание подается непосредственно через порт QSFP56.

10. Меры предосторожности

• Избегайте изгиба кабеля за пределы радиуса 30 мм.
• Обеспечьте защиту от ESD во время обращения и установки.
• Используйте только в средах с рабочей температурой от 0°C до 70°C.
• Перед покупкой убедитесь в совместимости хост-системы.
