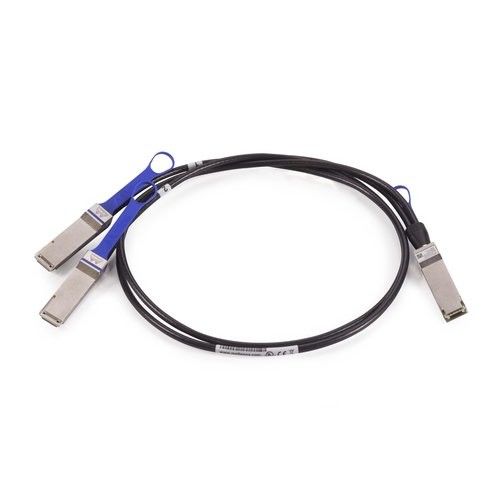

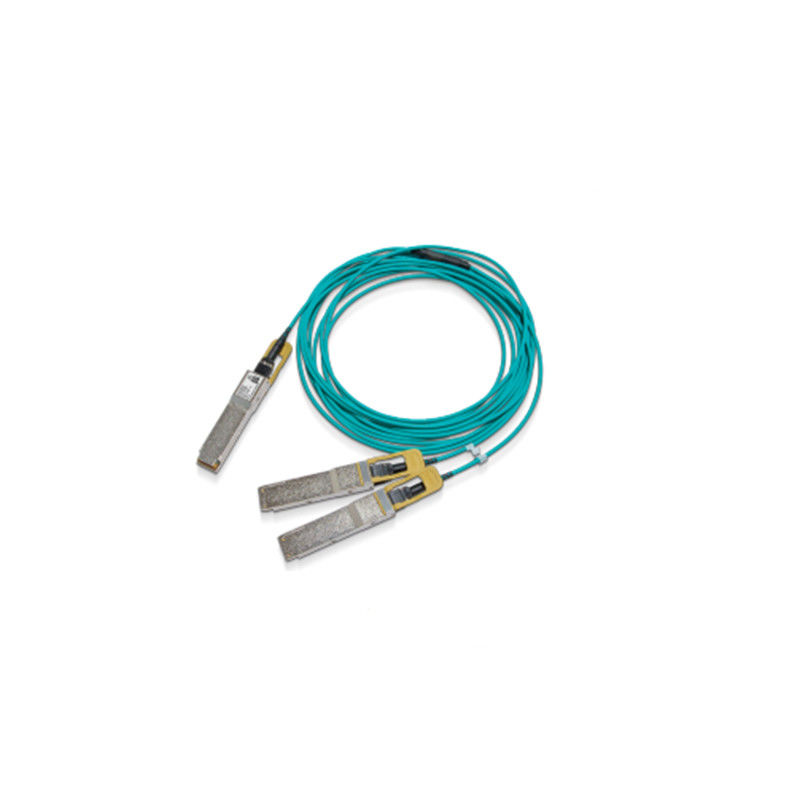

MFS1S50-H005V 200Gb/s QSFP56 до 2x100Gb/s Активный оптический кабель (AOC)

1. Обзор продукции

NVIDIA® MFS1S50-H005V представляет собой высокопроизводительный, экономически эффективный активный оптический разделительный кабель (AOC), предназначенный для современных соединений центров обработки данных.Это инновационное решение оптического волоконного кабеля преобразует один порт 200 Гбит/с в два независимых канала 100 Гбит/сЭто важнейший компонент высокоскоростной сети.предлагает надежную альтернативу традиционным решениям пассивного волоконного кабеля с повышенной производительностью и охватом.

2Основные характеристики

• Поддерживает 200 Гбит/с InfiniBand HDR и 200 Гбит/с разделение на 2x100 Гбит/с
• Использует модуляцию PAM4 4x50Gb/s на полосу
• Форм-фактор QSFP56 с горячим подключением для легкого развертывания
• Низкое энергопотребление: 4,5 Вт (200G), 3,0 Вт (100G)
• Доступ до 30 метров по многомодным волокнам (MMF)
• Соответствует стандартам SFF-8665, SFF-8636 и RoHS
• Интерфейс интегрированного цифрового диагностического мониторинга (DDM)

3Основные технологии и стандарты

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementОн поддерживает протоколы IBTA InfiniBand HDR и 200 Gigabit Ethernet, обеспечивая широкую совместимость.существенное преимущество по сравнению с базовым пассивным волоконным кабелем.

4Принцип работы

Кабель функционирует как активный оптический разделитель. Один конец 200G QSFP56 получает сигнал 200Gb/s, который затем разделяется и преобразуется в два отдельных оптических сигнала 100Gb/s.Эти сигналы передаются через внутренние многомодовые волокна на два конца 100G QSFP56Этот активный процесс преобразования, в отличие от пассивного волоконного кабеля, который просто несет сигнал, позволяет более длинный охват и превосходную целостность сигнала в среде центра обработки данных.

5. Сценарии применения

• Взаимосоединение 200G листовых коммутаторов с 100G спинными коммутаторами или серверами
• Высокопроизводительные вычисления (HPC) и AI/ML кластеры
• Расширение структуры центра обработки данных и сегментация сети
• Сети высокочастотного трейдинга и финансовых данных
• Облачная инфраструктура и корпоративные дата-центры

6Спецификации и информация о заказах

Таблица заказов

7. Преимущества и продажи

• Оптимизация плотности порта:Эффективно удваивает количество 100G-соединений, доступных из одного 200G-сдвига порта, предлагая лучшую стоимость за порт, чем использование двух отдельных волоконно-оптических кабелей.
• Высокая производительность:Активное переключение и усиление сигнала обеспечивают лучшую целостность сигнала на больших расстояниях по сравнению с пассивными кабелями DAC или стандартным пассивным волоконным кабелем.
• Сниженная задержка:Проектировано для передачи данных с низкой задержкой, критически важно для HPC и финансовых приложений.
• Легкость использования:Горячая подключаемая и гибкая, упрощая управление кабелями по сравнению с громоздкими медными альтернативами.

8. Услуги и поддержка

Все наши продукты, включая высокопроизводительный оптический кабель, гарантируются стандартной гарантией.Наша специализированная команда технической поддержки предоставляет круглосуточные консультации для интеграции и устранения неполадок, чтобы обеспечить успех вашего развертывания.

9Часто задаваемые вопросы (FAQ)

Вопрос: Совместим ли этот кабель с моим существующим переключателем Mellanox/NVIDIA Spectrum?
A: Да, MFS1S50-H005V AOC предназначен для бесшовной совместимости с коммутаторами NVIDIA Spectrum (например, SN3700, SN4600) и другими системами Mellanox InfiniBand, поддерживающими скорости HDR.

Вопрос: Чем этот активный оптический кабель отличается от пассивного волоконного кабеля?
A: AOC содержит активные компоненты, которые усиливают и перезагружают оптический сигнал, что позволяет достигать более длительного диапазона (до 30 м с MMF) и улучшать целостность сигнала.Пассивный волокнистый кабель не имеет активных компонентов и обычно используется для гораздо более коротких расстояний или различных приложений.

Вопрос: Можно ли подключить два конца 100G к разным коммутаторам?
Ответ: Нет, оба конца 100G происходят и управляются одним концом 200G. Они предназначены для подключения двух отдельных устройств (например, двух серверов) к одному порту 200G вверх по течению.

10Предупреждения

• Обеспечить совместимость с спецификациями порта устройства-хоста (QSFP56 с поддержкой HDR/200G).
• При установке соблюдайте минимальный радиус изгиба (30 мм), чтобы не повредить внутренние волокна.
• Всегда используйте защитные пылевые крышки, когда порты не используются.
• При обращении следует соблюдать стандартные меры предосторожности ESD (электростатический разряд).
• Это оборудование соответствует требованиям класса А FCC.
