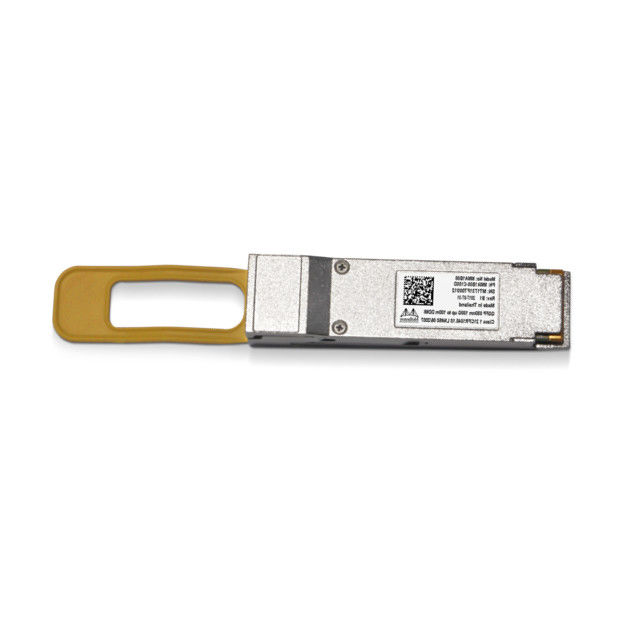

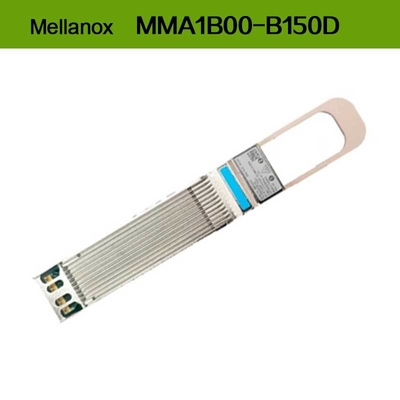

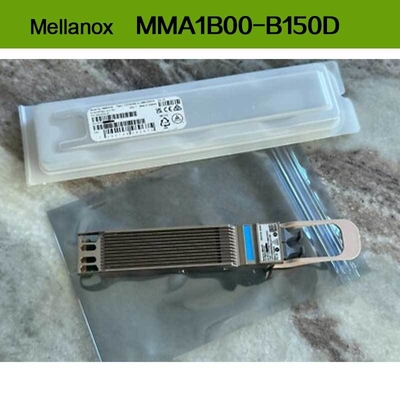

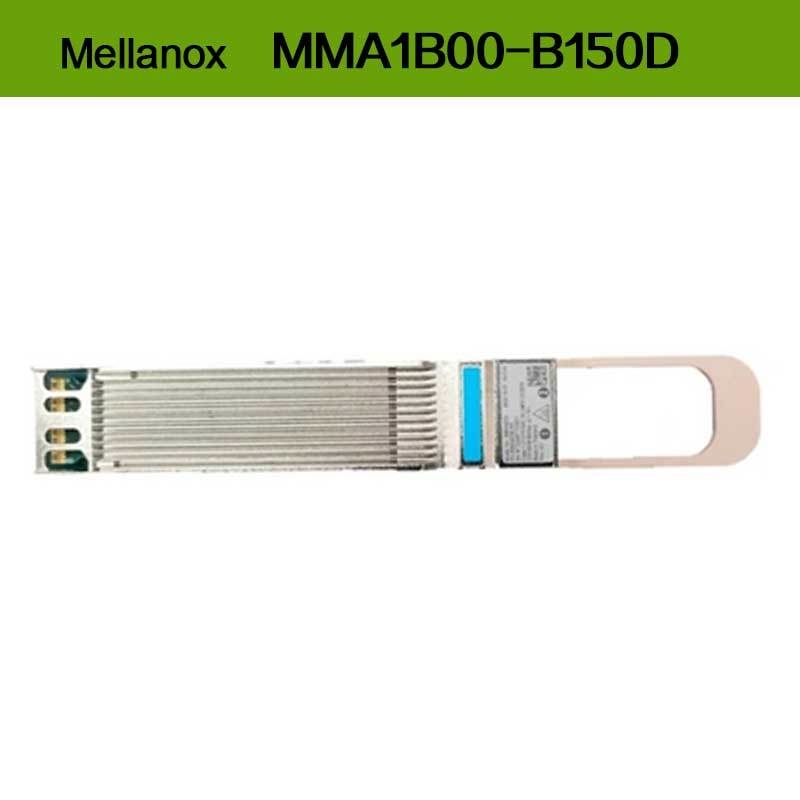

MMA1B00-B150D 40GbE QSFP+ SR4 оптический приемопередатчик

1. Обзор продукции

Mellanox® MMA1B00-B150D - это высокопроизводительный QSFP+ форм-фактор, оптический модуль приемопередатчика, предназначенный для 40 приложений Gigabit Ethernet.Этот 4-канальный VCSEL-модуль обеспечивает надежную передачу данных на 4x10.3125 Гбит/с на канал по параллельному многомодному волокну (MMF), достигающему дальности до 150 метров на волокне OM4. Это важный компонент для модернизации сетевой инфраструктуры,предлагая идеальное сочетание высокой пропускной способности, низкое энергопотребление и надежные диагностические возможности, что делает его превосходным по сравнению с простымпассивный волоконный кабельрешение.

2Основные характеристики

• Скорость передачи данных: 40 Гбит (4x10,3125 Гбит/с)
• Доступ: до 150 м на OM4 ПМФ, 100 м на OM3 ПМФ
• Низкое расхождение энергии: 1,3 Вт типично
• Форм-фактор QSFP+ с горячим подключением
• Интерфейс цифрового диагностического мониторинга (DDM/DOM)
• Класс 1 Лазерная продукция соответствует требованиям (IEC 60825-1, FDA)
• Соответствует требованиям RoHS
• BER лучше 10^-15

3Основные технологии и стандарты

Этот приемопередатчик использует передовую технологию VCSEL 850nm (Vertical Cavity Surface Emitting Laser) и полностью соответствует стандарту IEEE 802.3ba 40GBASE-SR4.Соответствует спецификациям SFF-8436 и SFF-8636 для механического форм-фактора, интерфейса управления и цифровой диагностики, обеспечивая широкую совместимость с совместимыми портами коммутаторов QSFP+.Кабель из оптических волоконКомпонент предназначен для высокоскоростных сетей центров обработки данных.

4Принцип работы

Электрический интерфейс принимает четыре полосы данных скоростью 10,3125 Гбит/с от коммутатора-хозяина.преобразование электрических сигналов в оптическиеЭти сигналы передаются через MPO-коннектор в параллельный мультимодныйКабель из оптических волоконВ конце приемника соответствующий приемопередатчик использует фотодиоды для преобразования входящих оптических сигналов обратно в электрические потоки данных для хост-системы.Интегрированные схемы обеспечивают программируемое уравнение входных и выходных акцентов для обеспечения целостности сигнала.

5. Сценарии применения

• Соединения 40GbE switch-to-switch в дата-центрах
• Агрегационные связи высокой плотности
• Подключение серверов с интерфейсами 40GbE к переключателям верхнего уровня
• Подключение к сети зоны хранения (SAN) и сетевому хранилищу (NAS)
• Кластеры высокопроизводительных вычислений (HPC)

6Спецификации

7. Преимущества и продажи

• Расширенный охват:Поддерживает большие расстояния (150 м) по сравнению со многими сравнимыми модулями SR4, обеспечивая большую гибкость развертывания по сравнению спассивный волоконный кабельили DAC.
• Энергоэффективность:Низкое потребление мощности 1,3 Вт снижает эксплуатационные расходы и тепловую нагрузку.
• Проактивный мониторинг:Комплексный DDM позволяет в режиме реального времени отслеживать температуру, напряжение, мощность TX/RX и токи отклонения, что позволяет осуществлять предсказуемое обслуживание.
• Доказанная надежность:Строгое тестирование Mellanox обеспечивает высокую производительность и долговечность, минимизируя время простоя сети.

8. Услуги и поддержка

Этот передатчик имеет 1-летнюю ограниченную гарантию.Мы поддерживаем его с нашим обширным инвентарем в 10 миллионов долларов для быстрой доставки и специализированной технической командой, предоставляющей круглосуточную консультацию для оказания помощи в интеграции и устранении неполадокМы являемся надежным поставщиком подлинного MellanoxКабель из оптических волоконрешения.

9Часто задаваемые вопросы

Вопрос: Какой тип волоконно-волоконного кабеля необходим для этого передатчика?
Ответ: Для этого требуется параллельный многомодный волоконный кабель (MMF) с MPO/MTP® разъемами, в частности OM3 или OM4 для объявленного охвата.пассивный волоконный кабельсамостоятельно, но используется вместе с одним.

Вопрос: Совместим ли этот модуль с моим переключателем X?
A: Несмотря на то, что они разработаны в соответствии со стандартом SFF-8436 для нескольких поставщиков, совместимость должна быть проверена с матрицей совместимости производителя коммутатора.

Вопрос: Поддерживает ли он цифровой диагностический мониторинг (DDM)?
О: Да, он обеспечивает полную функциональность DDM для мониторинга напряжения, температуры, оптической мощности TX / RX и лазерного потока через интерфейс I2C.

10Предупреждения

• Убедитесь, что порт QSFP+ хост-оборудования соответствует SFF-8436.
• Всегда используйте одобренную пылевую крышку, когда приемопередатчик не подключен к волоконному кабелю.
• Использовать и хранить в пределах установленных диапазонов температуры и влажности.
• Это лазерный продукт класса 1, безопасный при нормальных условиях эксплуатации.
• Управлять соединителем MPO и связаннымиКабель из оптических волоконс осторожностью, чтобы избежать загрязнения или повреждения конечных поверхностей.
