Кабель MCP1600-C003E30L 100GbE 3m Mellanox Qsfp DAC локальных сетей

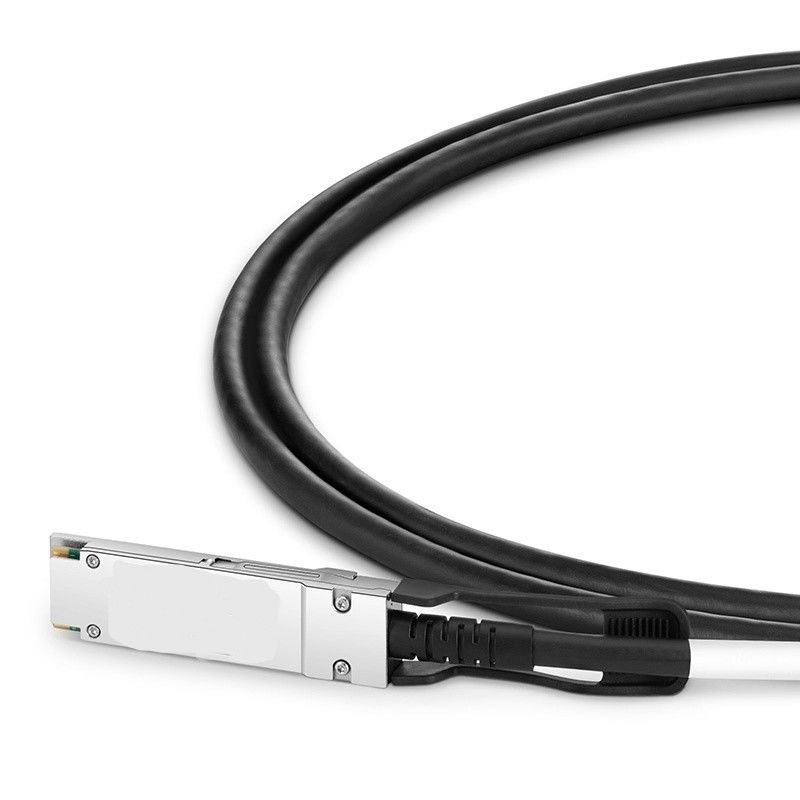

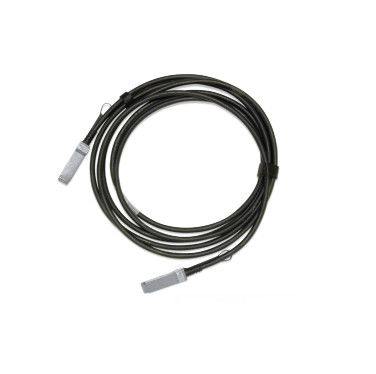

Mellanox MCP1600-C003E30L 100GbE QSFP28 Медный кабель прямого подключения

1. Обзор продукции

Mellanox® MCP1600-C003E30L представляет собой высокопроизводительный кабель QSFP28 Direct Attach Copper (DAC) мощностью 100 Гигабит Ethernet (100GbE), предназначенный для надежных межсетевых соединений центров обработки данных на короткие расстояния.Этот 3-метровый пассивный медный кабель обеспечивает энергоэффективную и экономичную альтернативу оптическим передатчикамОн предназначен для поддержки скорости передачи данных 100 Гбит/с через четыре интегрированных медных канала, каждый из которых работает со скоростью 25 Гбит/с.пассивный медный кабельявляется идеальным решением для взаимосвязи коммутаторов, маршрутизаторов и серверов внутри стеллажей или между соседними стеллажами.

2Основные характеристики

• Поддерживает скорость передачи данных 100GbE (4x25Gbps) для приложений с высокой пропускной способностью.
• Форм-фактор QSFP28 для легкой установки и обслуживания.
• Низкое энергопотребление (< 0,1 Вт) для повышения энергоэффективности.
• Соответствует спецификации IEEE 802.3bj CA-25G-L с RS-FEC для расширенного охвата 3 м.
• Обладает джакетом Low Smoke Zero Halogen (LSZH) и PCB без свинца и галогенов для повышения безопасности.
• Включает в себя интерфейс управления I2C, соответствующий SFF-8636, для идентификации и диагностики устройств.
• Проектированы для превосходной целостности сигнала с характеристическим импедансом 100Ω.

3Технологии и стандарты

Это...Прямая привязка медикабель использует передовые технологии электрической сигнализации для достижения высокой скорости передачи данных.включая SFF-8685 для форм-фактора QSFP28 и SFF-8636 для интерфейса управленияДля передачи данных без ошибок на протяжении 3 метров он использует коррекцию ошибок Reed-Solomon Forward Error (RS-FEC) в соответствии со стандартом IEEE 802.3bj CA-25G-L.QSFP28 прямая присоединение медиКабель является надежным и совместимым компонентом в современных сетях дата-центров.

4Принцип работы

Впассивный волоконный кабельработает путем передачи электрических сигналов непосредственно по объединенным двухосным медным проводам.Каждый конец кабеля завершается разъемом QSFP28, который соединяется непосредственно с портом системы хостаВ соединителе расположен чип EEPROM, который хранит важную информацию о продукте, такую как серийный номер, производитель и характеристики кабеля.позволяющий автоматическую идентификацию и настройку. Какпассивный медный кабель, он не требует повторного запуска сигнала или активных компонентов, что приводит к минимальной задержке и потреблению энергии, что делает путь сигнала исключительно эффективным для передачи данных на короткие расстояния.

5. Применение и использование

MCP1600-C003E30L используется в высокопроизводительных вычислительных средах, где критичны низкая задержка и высокая пропускная способность.

• Интерконнекции ЦОДов:Подключение переключателей верхней части стойки (ToR) к переключателям листья/позвоночника или серверам высокой плотности.
• Высокочастотные торговые сети (HFT):Где минимальная задержка имеет первостепенное значение для систем финансовых транзакций.
• Облачная инфраструктура:Создание масштабируемых и эффективных бэкэнд-сетей для поставщиков облачных услуг.
• Корпоративная сеть:Совокупность трафика в основных слоях крупных корпоративных сетей.
• Сети областей хранения данных (SAN):Подключение массивов хранения к серверам для высокоскоростного доступа к данным.

6Спецификации и руководство по выбору

В следующей таблице приведены основные характеристики модели MCP1600-C003E30L и служит руководством для выбора по сравнению с другими вариантами.

7. Преимущества и продажи

• Эффективность:Предлагает значительную экономию по сравнению с активными оптическими кабелями (AOC) и решениями на основе приемопередатчиков для коротких расстояний.
• Ультра-низкая задержка:Пассивная конструкция обеспечивает почти нулевую задержку, что имеет решающее значение для чувствительных к производительности приложений.
• Высокая надежность:Проходит строгие производственные испытания, чтобы гарантировать превосходную производительность и долговечность.
• Экологически чистый дизайн:Построен из LSZH и HF/LF материалов, отвечающих строгим экологическим и безопасным стандартам.
• Бесшовная интеграция:Он подключается к электричеству и соответствует отраслевым стандартам, обеспечивая широкую совместимость с оборудованием Mellanox и других производителей.

8. Услуги и поддержка

Этот продукт гарантируется ограниченным сроком 1 год, включая ремонт или замену дефектных деталей.обеспечение быстрого выполнения сроков выполнения проектаНаша специализированная команда технической поддержки работает 24 часа в сутки 24 часа в сутки, чтобы предоставить предпродажное консультирование и послепродажную техническую помощь, обеспечивая плавную интеграцию в вашу сетевую инфраструктуру.

9Часто задаваемые вопросы (FAQ)

В: В чем разница между кодами CA-N и CA-L?
A: CA-N (No-FEC) предназначен для более коротких кабелей (до 2 м) без коррекции ошибок вперед.позволяет Reed-Solomon FEC (RS-FEC) обеспечивать целостность сигнала на больших расстояниях.

Вопрос: Совместим ли этот DAC-кабель с коммутаторами, не являющимися Mellanox?
О: Хотя кабели QSFP28 DAC оптимизированы для систем Mellanox, они основаны на отраслевых стандартах и часто совместимы с оборудованием других крупных производителей.Мы рекомендуем проверить матрицу совместимости конкретного переключателя.

Вопрос: Этот пассивный кабель требует внешнего питания?
Ответ: Нет. Пассивный медный кабель с прямым присоединением получает минимальную мощность (< 0,1 Вт) непосредственно от порта хоста и не имеет активных компонентов, что приводит к его низкому потреблению энергии.

Вопрос: Каков минимальный радиус изгиба для этого кабеля?
О: Минимальный радиус изгиба для одного не повторяющегося изгиба составляет 5 раз диаметр кабеля (35,5 мм для 30AWG).поддерживать радиус изгиба в 10 раз превышающий диаметр кабеля (71 мм).

10Предупреждения

• СовместимостьПеред покупкой проверьте совместимость с конкретным переключателем и конфигурацией порта.
• Обработка:Избегайте резких изгибов за пределы установленного минимального радиуса изгиба, чтобы не повредить внутренние проводники.
• Условия окружающей средыИспользовать и хранить в пределах установленных температур (0°C - 70°C) и влажности (5% - 85% без конденсации).
• Электростатический разряд (ESD):Всегда используйте ESD запястье при обращении с соединителями кабеля, чтобы предотвратить статическое повреждение чувствительных компонентов.
• Установка:Убедитесь, что система отключена или порт поддерживает горячее подключение, прежде чем вставлять или снимать кабель.
