кабель MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 волокна присоединения кабеля 2m HDR100 Mellanox DAC сразу
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP7H50-H002R26 |
| Документ: | MCP7H50-H002R26.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1pcs |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новый и оригинальный | Доступность: | Запас |
|---|---|---|---|
| Гарантийное время: | 1 год | технология: | Infiniband |
| Максимальная скорость: | HDR к 2xHDR100 | Скорость передачи данных: | 200Gb/s к 100Gb/s |
| Напряжение снабжения: | -0,3 ~ 3,6 В. | Входное напряжение данных: | -0,3 ~ 3.465V |
| Управление входным напряжением: | -0,3 ~ 4,0 В. | Порог повреждения: | 3,4 дБМ |
| Выделить: | кабель 2m Mellanox DAC,Кабель HDR100 Mellanox DAC,кабель волокна присоединения 2m сразу |
||
Характер продукции

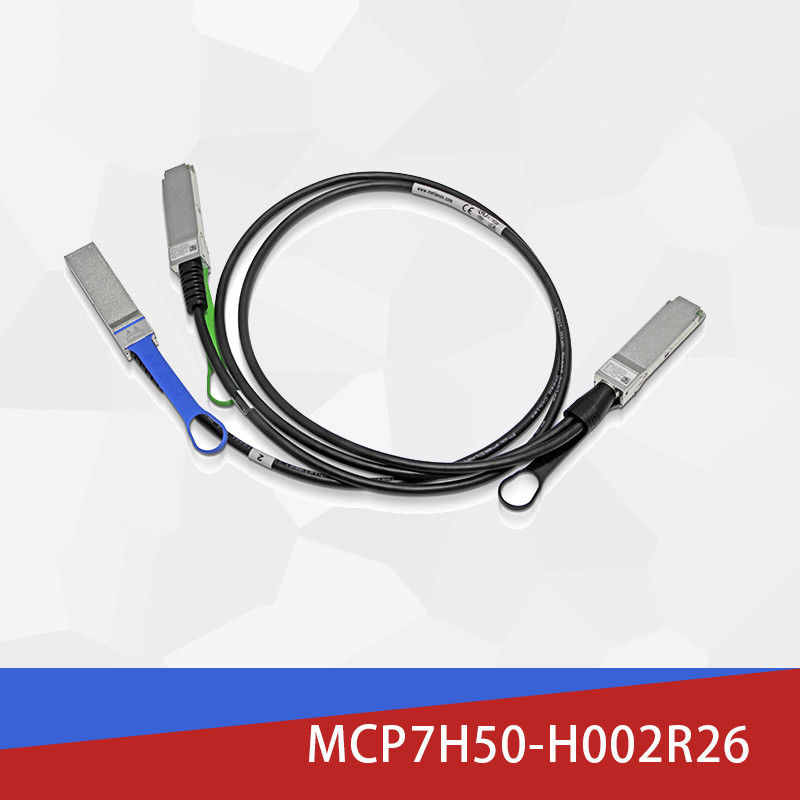

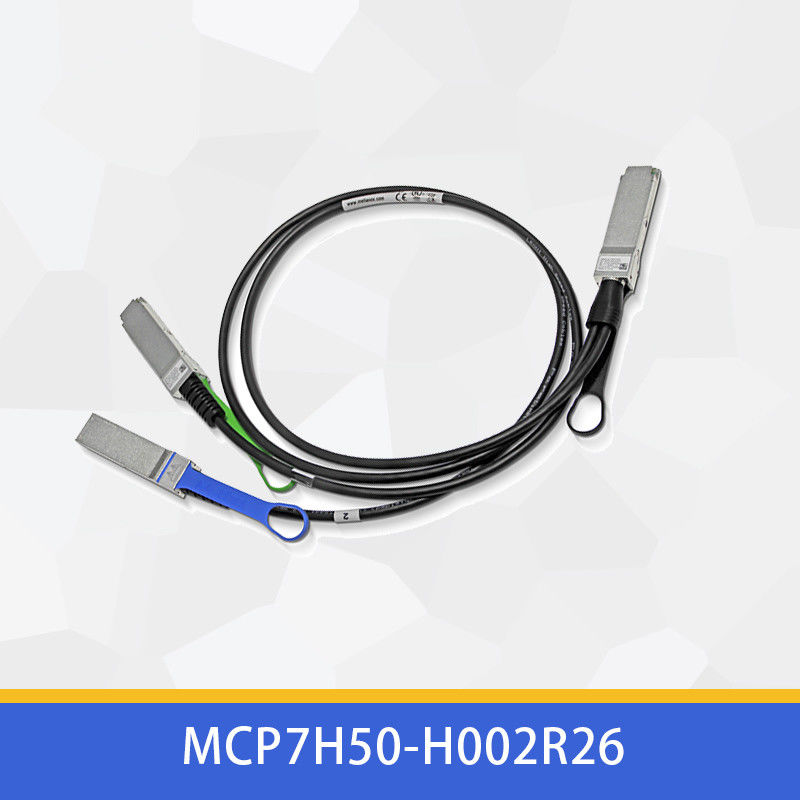

Mellanox MCP7H50-H002R26: 200G HDR на двойной кабель DAC 100G HDR100 Breakout
Высокие показатели
Оптимизация пропускной способности
Эффективно разделяет полосу пропускания 200G HDR на два независимых канала 100G HDR100 с нулевым требованием к активной мощности
Продвинутая целостность сигнала
Технология модуляции PAM4 обеспечивает исключительную передачу данных с BER лучше 1E-15
Обзор продукции
Mellanox MCP7H50-H002R26 представляет собой высокопроизводительное решение с прямым присоединением меди (DAC), которое служит превосходной альтернативой традиционнымпассивный волоконный кабельЭта инновационная взаимосвязь эффективно преобразует один порт InfiniBand HDR скоростью 200 Гбит/с в два независимых соединения HDR100 скоростью 100 Гбит/с.предоставление центрам обработки данных оптимального сочетания производительности, энергоэффективности и экономической эффективности для сетевых сред с высокой плотностью.
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Модель продукта | MCP7H50-H002R26 |
| Конфигурация скорости передачи данных | 200G HDR к 2×100G HDR100 |
| Тип взаимосвязи | Медь прямого присоединения (DAC) |
| Длина кабеля | 2 метра (толерантность ± 0,05 м) |
| Интерфейс соединителя | QSFP56 до 2×QSFP56 |
| Измеритель провода | 26 AWG |
| Потребление энергии | < 0,1 Вт (пассивная работа) |
| Операционная температура | от 0°C до 70°C |
| Стандарты соответствия | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Характерная импеданс | 100Ω (диапазон 90-110Ω) |
Использование технологий
Это продвинутоепассивный волоконный кабельАльтернативный вариант использует сложную технологию модуляции PAM4 4 × 50 Гбит/с, обеспечивающую исключительную целостность сигнала на всех каналах передачи. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, обеспечивая надежную альтернативу традиционным оптоволоконным системам.
Операционная методология
MCP7H50-H002R26 функционирует как интеллектуальный пассивный электрический мост,эффективное маршрутизация высокоскоростных сигналов от одного разъема QSFP56 (поддерживающего 200G HDR) до двух независимых разъемов QSFP56 (каждый из которых поддерживает 100G HDR100)Этот сложныйпассивный волоконный кабельreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, обеспечивая надежную передачу данных.
Окружения применения
Это решение высокой плотности взаимосвязей идеально подходит для современных требований инфраструктуры:
Сети ЦОД
Архитектуры позвоночника и подключение с верхней части стойки для гипермасштабных сред
Высокопроизводительные вычисления
Интерконнекции кластеров для научных исследований и инженерных симуляций
ИИ и машинное обучение
Подключение кластеров обучения для систем глубокого обучения
Системы хранения
Высокоскоростные соединения для решений хранения SAN и NAS
Конкурентные преимущества
MCP7H50-H002R26 предлагает значительные преимущества по сравнению с активными оптическими кабелями и медными решениями предыдущего поколения:
- Экономическая эффективность:Обеспечивает снижение затрат примерно на 35-45% по сравнению с эквивалентными активными оптическими решениями
- Оптимизация мощности:Потребление менее 0,1 Вт по сравнению с 2-3 Вт для активных оптических кабелей
- Улучшенная надежность:Пассивный дизайн устраняет точки отказа, связанные с активными компонентами
- Сниженная задержка:Передача электрического сигнала обеспечивает более низкую задержку, чем системы оптического преобразования
- Охрана окружающей среды:ЛСЖХ и безгалогенная конструкция улучшают стандарты безопасности
- Термоуправление:Сниженное потребление энергии уменьшает потребности в охлаждении в плотной конфигурации
Службы поддержки
Mellanox предоставляет комплексную инфраструктуру поддержки для MCP7H50-H002R26:
- Ограниченная годовая гарантия на оборудование для материалов и производственных дефектов
- Глобальная сеть технической поддержки с экспертной помощью для решения проблем интеграции
- Услуги по конфигурации на заказ для крупномасштабных сценариев развертывания
- Стандартное выполнение заказов в течение 2-3 недель с доступными ускоренными вариантами
- Услуги по проверке совместимости для гетерогенной среды
Часто задаваемые вопросы
Какое максимальное расстояние поддерживает это решение DAC?
MCP7H50-H002R26 предназначен для применения на расстоянии до 3 метров, что делает его особенно подходящим для подключения с раками и соседних с ними раков в средах центров обработки данных.
Этот кабель совместим с оборудованием, которое не принадлежит компании "Мелланокс"?
Хотя он был оптимизирован для систем Mellanox, этотпассивный волоконный кабельальтернатива соответствует отраслевым стандартам и, как правило, совместима с оборудованием других производителей, поддерживающим InfiniBand HDR и совместимые интерфейсы QSFP56.
Какое обслуживание требуется для этих кабелей?
В качестве пассивного решения MCP7H50-H002R26 требует минимального обслуживания, помимо периодического визуального осмотра физических повреждений и обеспечения чистоты соединителей и отсутствия остатков.
Руководящие принципы установки
Для обеспечения оптимальной производительности и долговечности:
- Сохранить минимальный радиус изгиба 34 мм для одиночных изгибов и 68 мм для повторных изгибов
- Избегайте резких изгибов, особенно вблизи интерфейсов соединителей, где сосредоточено напряжение
- Внедрять надлежащие меры предосторожности в области ЭСД во время процедур обработки и установки
- Проверка совместимости с прошивкой и версиями драйверов хост-системы перед развертыванием
- Работать строго в пределах установленных температурных (0°C - 70°C) и влажных (5% - 85%) диапазонов
- Регулярно проверяйте разъемы на наличие обломков или повреждений до установки и во время циклов технического обслуживания
