00Gb/S до 2x100Gb/S Mellanox AOC IB HDR QSFP56 до 2 MFS1S50-H005E MFS1S50-H010E MFS1S50-H015V
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S50-H010E |
Оплата и доставка Условия:
| Количество мин заказа: | 1pcs |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 7-10days |
| Условия оплаты: | T/T, западное соединение, MoneyGram Xtransfer |
| Поставка способности: | 10000pcs/month |
|
Подробная информация |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Diameter: | 3 +/-0.2mm | Minimum bend radiu: | 30mm |
| Near-end output eye height: | 70mVpp | Near-end ESMW: | 0.265UI |
| Выделить: | кабель aoc 40g qsfp+,Кабель aoc Mellanox qsfp+,Кабель aoc Mellanox 40g |
||
Характер продукции

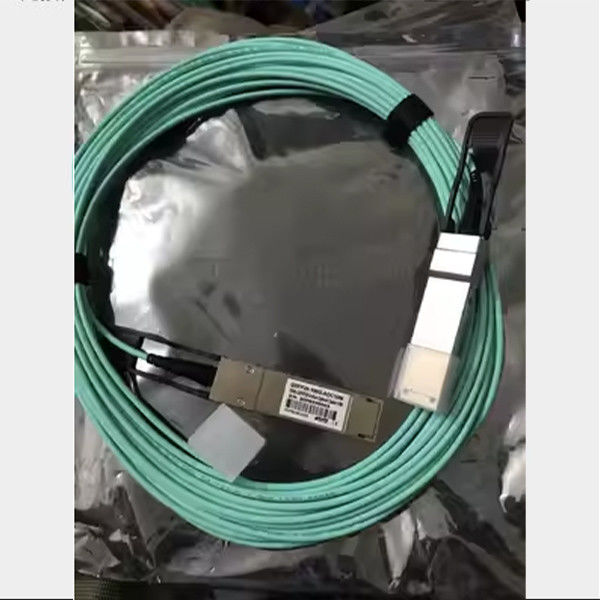

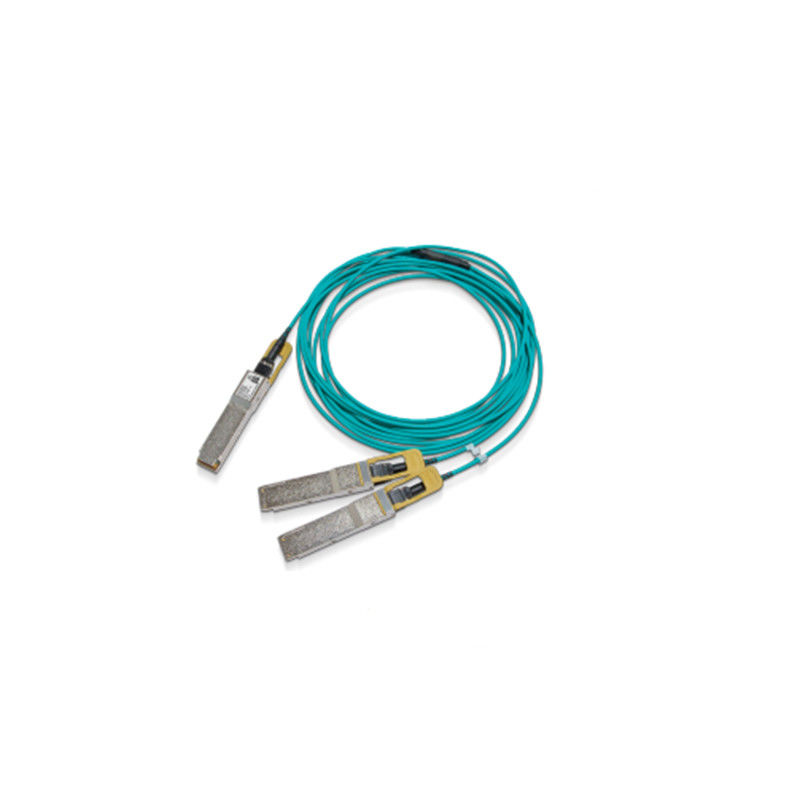

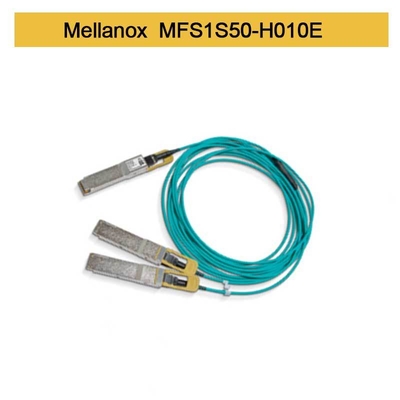

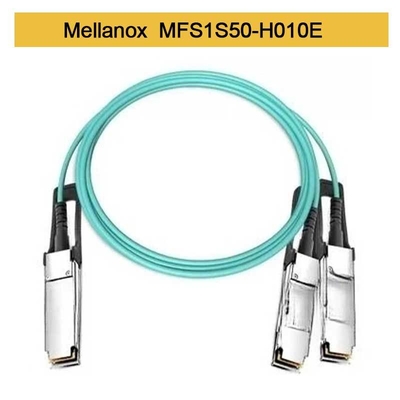

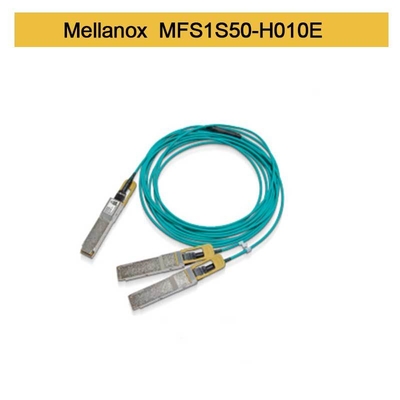

200 Гбит/с HDR до 2x100 Гбит/с HDR100 ((QSFP56 до 2xQSFP56) MMFActive Optical Splitter Cable
Mellanox® MFS1S50-HxxxE - это QSFP56 VCSEL-базированный лазер,экономически эффективный 200 Гбит/с до 2 х 100 Гбит/с активный оптический разделительный кабель (AOC), предназначенный для использования в 200 Гбит/с системах InfiniBand HDR (High Data Rate).
Кабель MFS1S50-HxxxE соответствует SFF-8665 для подключаемого решения QSFP56.Он обеспечивает соединение между системными блоками с разъемом 200 Гбит/с с одной стороны и двумя отдельными разъемами 100 Гбит/с с другой стороныКабель соединяет сигналы данных от каждой из 4 пар MMF (Multi Mode Fiber) на одном конце QSFP56 с двойной парой каждого из концов QSFP56.Каждый конец кабеля QSFP56 содержит EEPROM, обеспечивающую информацию о продукте и состоянии мониторинга., который может быть прочитан хост-системой.
Строгое испытание продукции обеспечивает наилучший опыт установки, производительность и долговечность.
Уникальные решения кабелей с активным волокном Mellanox обеспечивают энергоэффективное соединение для взаимосвязей центров обработки данных. Они обеспечивают более высокую пропускную способность портов, плотность и конфигурацию при низких затратах,и снижение потребности в энергии в центрах обработки данных.
NVIDIA® MFS1S50 представляет собой QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser),экономически эффективный кабель активного оптического разделителя (AOC) от 200 Гбит/с до 2 х 100 Гбит/с, предназначенный для использования в системах HDR (высокой скорости передачи данных) InfiniBand (IB) 200 Гбит/с.
Кабель MFS1S50 соответствует SFF-8665 для QSFP56.Он обеспечивает соединение между системными блоками с разъемом 200 Гбит/с с одной стороны и двумя отдельными разъемами 100 Гбит/с с другой стороныКабель соединяет сигналы данных от каждой из 4 пар MMF (Multi Mode Fiber) на одном конце QSFP56 с двойной парой каждого из концов QSFP56.Каждый конец кабеля QSFP56 содержит EEPROM, обеспечивающую информацию о продукте и состоянии мониторинга., который может быть прочитан хост-системой.
Уникальные кабельные решения NVIDIA обеспечивают энергоэффективное соединение для межсетевых соединений центров обработки данных.и снижение потребности в энергии в центрах обработки данных.
Строгое испытание продукции обеспечивает наилучший опыт установки, производительность и долговечность.
Информация о заказе
|
Номер заказа
|
Описание
|
|---|---|
| MFS1S50-H003V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 5 м |
| MFS1S50-H010V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 10 м |
| MFS1S50-H015V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 15 м |
| MFS1S50-H020V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 20 м |
| MFS1S50-H030V | NVIDIA активный оптический кабель, 200 Гбит/с до 2x100 Гбит/с IB HDR, QSFP56 до 2xQSFP56, 30 м |
Абсолютные максимальные спецификации
Абсолютные максимальные значения - это значения, за пределами которых может произойти повреждение устройства.
Продолжительная работа между эксплуатационными спецификациями и абсолютными максимальными допустимыми значениями не предназначена и может привести к постоянной деградации устройства.
Абсолютные максимальные рейтинги
|
Параметр
|
Минуты
|
Макс
|
Объекты
|
|---|---|---|---|
| Напряжение питания | -Нет.3 | 3.6 | V |
| Входное напряжение данных | -Нет.3 | 3.465 | V |
| Входное напряжение управления | -Нет.3 | 4.0 | V |
| Предел ущерба | 3.4 | --- | dBm |
Экологические спецификации
В этой таблице указаны экологические характеристики продукта.
|
Параметр
|
Минуты
|
Макс
|
Объекты
|
|---|---|---|---|
| Температура хранения | -40 | 85 | °C |
Операционные спецификации
Этот раздел показывает диапазон значений для нормальной работы.
|
Параметр
|
Минуты
|
Тип
|
Макс
|
Объекты
|
Примечания
|
|---|---|---|---|---|---|
| Напряжение питания (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| Потребление энергии 200 Гбит/с | --- | 4.5 | 5.0 | W | --- |
| Потребление энергии 100 Гбит/с | --- | 3.0 | 3.5 | W | --- |
| Толерантность к шуму подачи (10 Гц ≈ 10 МГц) | 66 | --- | --- | mVpp | --- |
| Температура рабочего корпуса | 0 | --- | 70 | °C | --- |
| Относительная рабочая влажность | 5 | --- | 85 | % | --- |
Электрические спецификации
|
Параметр (на полосу движения)
|
Минуты
|
Тип
|
Макс
|
Объекты
|
|---|---|---|---|---|
| Коэффициент сигнализации | -100 ppm | 53.125 | +100 ppm | GBd |
| Дифференциальное колебание ввода данных при TP1a | ТБД | --- | 900 | mVpp |
| Дифференциальное колебание выходной данных в TP4 | --- | --- | 900 | mVpp |
| Ближайший ESMW | 0.265 | --- | --- | ИП |
| Высота глаз на ближайшем выходе | 70 | --- | --- | mVpp |
| Время перехода на выпуск, от 20% до 80% | 9.5 | --- | --- | пс |
Примечания:
- Многочисленные домены часов поддерживаются только на линии Rx. Хост Rx поддерживает только один домен часов.
- QSFP Tx CDR блокировка может произойти только в том случае, если линия 4 передает данные.
Электростатический разряд (ESD)
Этот продукт совместим с уровнем ESD в типичных условиях работы центра обработки данных и сертифицирован в соответствии со стандартами, перечисленными в разделе "Соответствие требованиям законодательства".Продукт поставляется с защитными колпачками на всех соединителях для защиты его во время перевозкиПри нормальной обработке и работе высокоскоростных кабелей и оптических приемопередатчиков ESD вызывает беспокойство при вставке в QSFP клетку сервера/свича.должны соблюдаться стандартные меры предосторожности при обращении с ESDСюда относятся использование заземленных ремней для запястья/обувь и ESD-полы, где бы кабель/передатчик не был извлечен/вставлен.Электростатические разряды во внешней части шасси хост-оборудования после установки подлежат требованиям ESD на уровне системы.
Уборка и обработка
Передатчик может быть поврежден в результате воздействия перенапряжения и перенапряжения.Соблюдать обычные меры предосторожности при обращении с устройствами, чувствительными к электростатическому разряду. Транссивер поставляется с пылевыми колпачками как на электрическом, так и на оптическом порту. Капкань на оптическом порту всегда должна быть на месте, когда нет подключенного волоконного кабеля.Оптический соединитель имеет углубленную поверхность соединителя, которая подвергается воздействию, когда он не имеет кабеля или крышки.
Перед вставкой волоконно-волоконного кабеля очистите соединитель кабеля, чтобы предотвратить его загрязнение.В случае заражения, должны использоваться стандартные средства и методы очистки.
Совместимость
Для конфигураций, испытанных с AOC, обратитесь к отчету о квалификации продукта на уровне системы (SLP).
Выбор ставки
AOC поддерживает выбор скорости, который контролируется путем записи в регистры 0x57-0x58.Rxn_Rate_Select) и два бита для каждой полосы передатчика в байте 0x58 (88dec), Txn_Rate_Select) для указания до четырех битрейтов, как определено в SFF-8636 Rev 2.9.2 Таблица 6-5 XN_RATE_SELECT ENCODINGS Все четыре полосы должны иметь одно и то же значение выбора скорости.
В таблице ниже указана ставка для каждого выбранного параметра ставки.
Выбирать кодировки
|
Уровень Выберите значение
|
Операционный курс (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Механические характеристики
|
Параметр |
Стоимость | Объекты | |
|---|---|---|---|
| Диаметр | 3 +/- 0.2 | мм | |
| Минимальный радиус изгиба | 30 | мм | |
| Толерантность длины | длина < 5 м | +300 / 0 | мм |
| 5 м ≤ длина < 50 м | +500 / -0 | ||
| 50 м ≤ длина | +1000 /-0 | ||
| Цвет кабеля | Аква | --- | |
Высокоскоростные соединения
Недавний быстрый рост трафика в центрах обработки данных и облачных вычислениях привел к огромному увеличению трафика между машинами из-за быстрого внедрения виртуализации серверов,Программно-определенные сети (SDN)Теперь добавьте огромные требования к пропускной способности для сетевых терабайт данных для обучения машинного обучения (ML) на базе GPU.
Это приводит к огромному спросу на сети с высокой пропускной способностью и низкой задержкой.Высокоскоростные кабели DAC и AOC и взаимосвязи оптических приемопередатчиков играют решающую роль в этих современных технологиях центра обработки данных.
Семейство кабелей и приемопередатчиков NVIDIA® Mellanox® LinkX® обеспечивает самую полную линейку кабелей 10, 25, 40, 50, 100, 200 и 400GbE в области Ethernet и EDR, HDR,и NDR в продуктах InfiniBand для облака, HPC, Веб 2.0Предприятия, телекоммуникации, хранилища и искусственный интеллект, приложения для центров обработки данных.
Кабели и приемопередатчики LinkX часто используются для подключения переключателей сверху с сетевых адаптеров в GPU и серверах NVIDIA,и хранения и/или вверх в приложениях переключения на переключатель на всей сетевой инфраструктуре.
