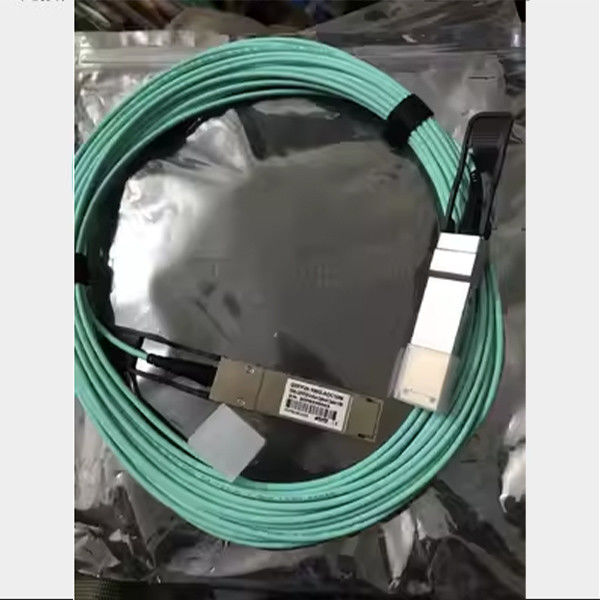

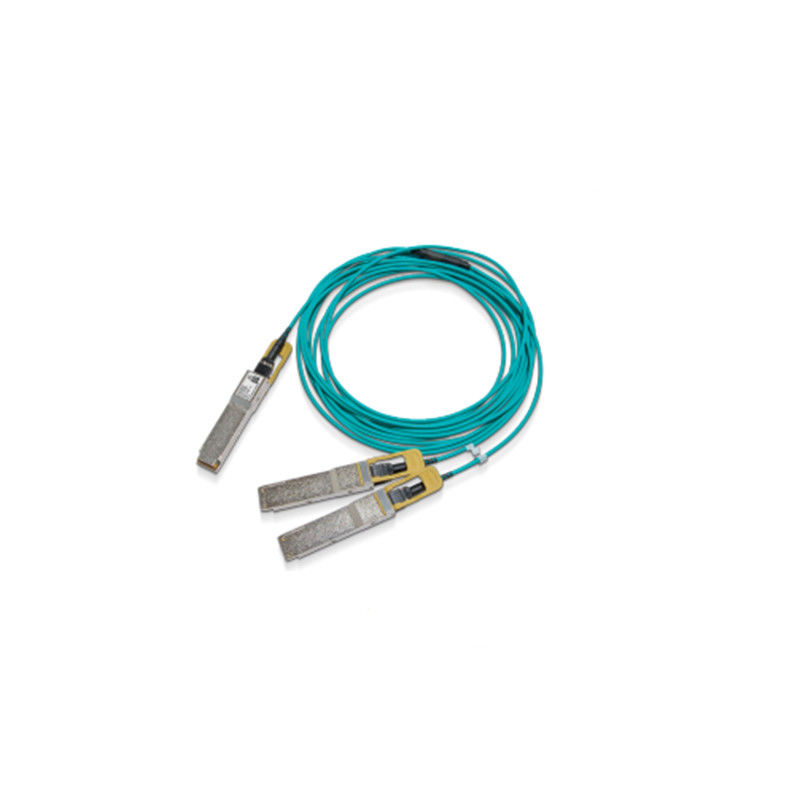

200 Гбит/с HDR до 2x100 Гбит/с HDR100 ((QSFP56 до 2xQSFP56) MMFActive Optical Splitter Cable

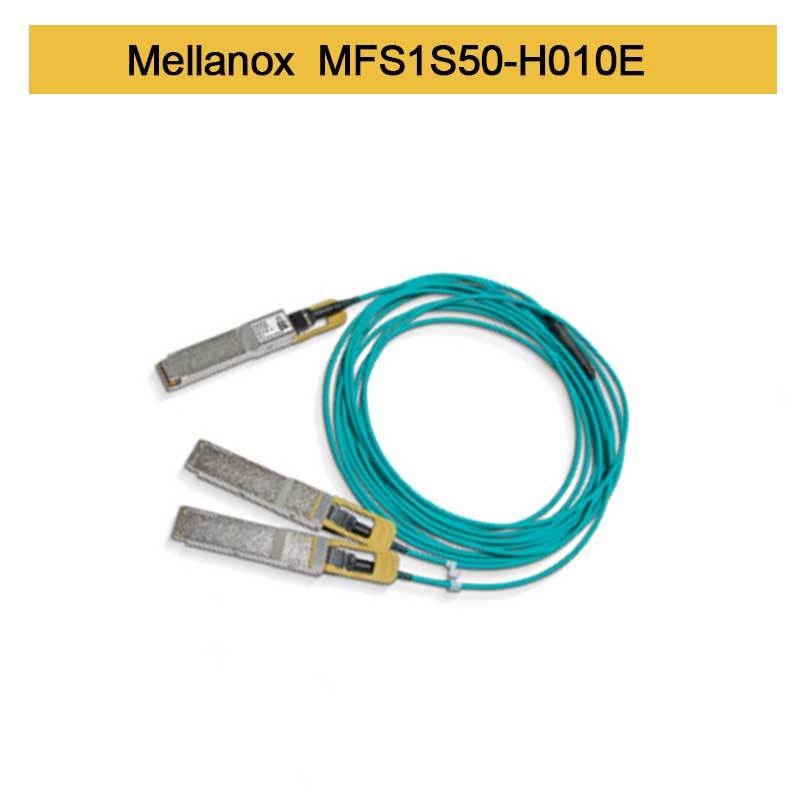

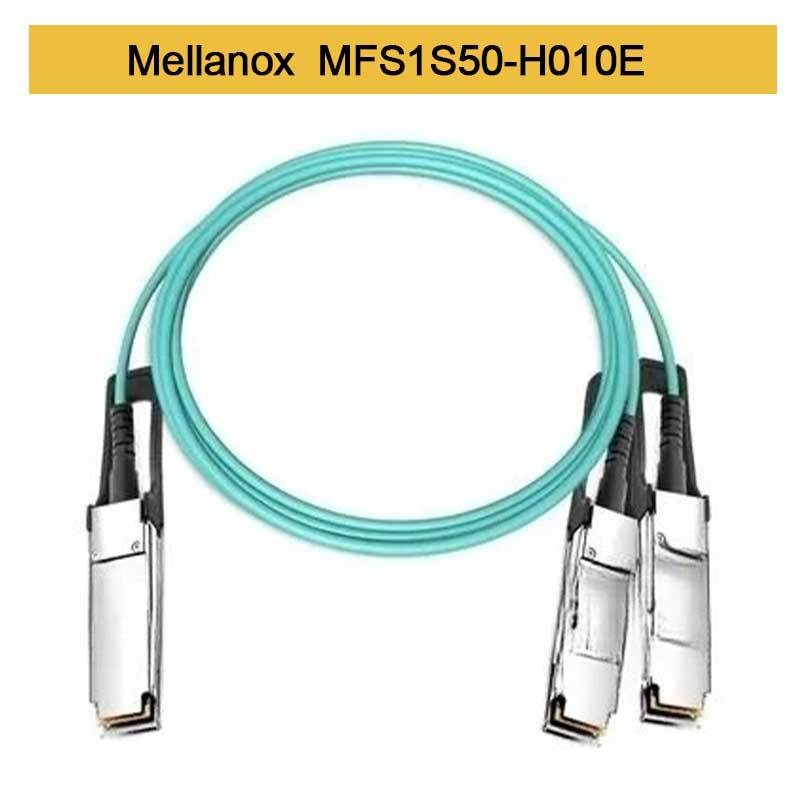

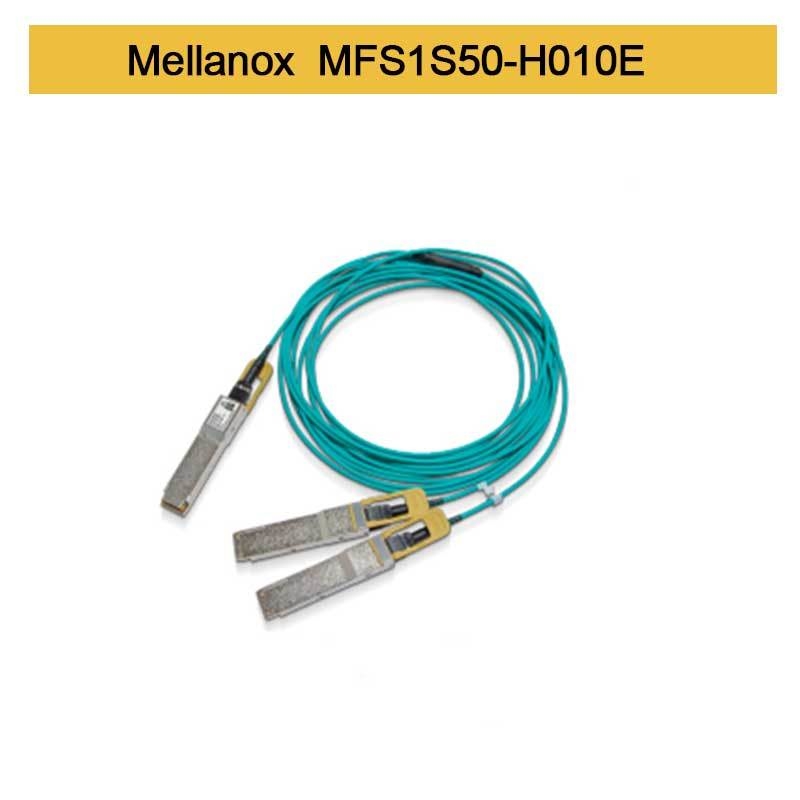

Mellanox® MFS1S50-HxxxE - это QSFP56 VCSEL-базированный лазер,экономически эффективный 200 Гбит/с до 2 х 100 Гбит/с активный оптический разделительный кабель (AOC), предназначенный для использования в 200 Гбит/с системах InfiniBand HDR (High Data Rate).

Кабель MFS1S50-HxxxE соответствует SFF-8665 для подключаемого решения QSFP56.Он обеспечивает соединение между системными блоками с разъемом 200 Гбит/с с одной стороны и двумя отдельными разъемами 100 Гбит/с с другой стороныКабель соединяет сигналы данных от каждой из 4 пар MMF (Multi Mode Fiber) на одном конце QSFP56 с двойной парой каждого из концов QSFP56.Каждый конец кабеля QSFP56 содержит EEPROM, обеспечивающую информацию о продукте и состоянии мониторинга., который может быть прочитан хост-системой.

Строгое испытание продукции обеспечивает наилучший опыт установки, производительность и долговечность.

Уникальные решения кабелей с активным волокном Mellanox обеспечивают энергоэффективное соединение для взаимосвязей центров обработки данных. Они обеспечивают более высокую пропускную способность портов, плотность и конфигурацию при низких затратах,и снижение потребности в энергии в центрах обработки данных.

NVIDIA® MFS1S50 представляет собой QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser),экономически эффективный кабель активного оптического разделителя (AOC) от 200 Гбит/с до 2 х 100 Гбит/с, предназначенный для использования в системах HDR (высокой скорости передачи данных) InfiniBand (IB) 200 Гбит/с.

Кабель MFS1S50 соответствует SFF-8665 для QSFP56.Он обеспечивает соединение между системными блоками с разъемом 200 Гбит/с с одной стороны и двумя отдельными разъемами 100 Гбит/с с другой стороныКабель соединяет сигналы данных от каждой из 4 пар MMF (Multi Mode Fiber) на одном конце QSFP56 с двойной парой каждого из концов QSFP56.Каждый конец кабеля QSFP56 содержит EEPROM, обеспечивающую информацию о продукте и состоянии мониторинга., который может быть прочитан хост-системой.

Уникальные кабельные решения NVIDIA обеспечивают энергоэффективное соединение для межсетевых соединений центров обработки данных.и снижение потребности в энергии в центрах обработки данных.

Строгое испытание продукции обеспечивает наилучший опыт установки, производительность и долговечность.

Информация о заказе

Абсолютные максимальные спецификации

Абсолютные максимальные значения - это значения, за пределами которых может произойти повреждение устройства.

Продолжительная работа между эксплуатационными спецификациями и абсолютными максимальными допустимыми значениями не предназначена и может привести к постоянной деградации устройства.

Абсолютные максимальные рейтинги

Экологические спецификации

В этой таблице указаны экологические характеристики продукта.

Операционные спецификации

Этот раздел показывает диапазон значений для нормальной работы.

Электрические спецификации

Примечания:

• Многочисленные домены часов поддерживаются только на линии Rx. Хост Rx поддерживает только один домен часов.
• QSFP Tx CDR блокировка может произойти только в том случае, если линия 4 передает данные.

Электростатический разряд (ESD)

Этот продукт совместим с уровнем ESD в типичных условиях работы центра обработки данных и сертифицирован в соответствии со стандартами, перечисленными в разделе "Соответствие требованиям законодательства".Продукт поставляется с защитными колпачками на всех соединителях для защиты его во время перевозкиПри нормальной обработке и работе высокоскоростных кабелей и оптических приемопередатчиков ESD вызывает беспокойство при вставке в QSFP клетку сервера/свича.должны соблюдаться стандартные меры предосторожности при обращении с ESDСюда относятся использование заземленных ремней для запястья/обувь и ESD-полы, где бы кабель/передатчик не был извлечен/вставлен.Электростатические разряды во внешней части шасси хост-оборудования после установки подлежат требованиям ESD на уровне системы.

Уборка и обработка

Передатчик может быть поврежден в результате воздействия перенапряжения и перенапряжения.Соблюдать обычные меры предосторожности при обращении с устройствами, чувствительными к электростатическому разряду. Транссивер поставляется с пылевыми колпачками как на электрическом, так и на оптическом порту. Капкань на оптическом порту всегда должна быть на месте, когда нет подключенного волоконного кабеля.Оптический соединитель имеет углубленную поверхность соединителя, которая подвергается воздействию, когда он не имеет кабеля или крышки.

Перед вставкой волоконно-волоконного кабеля очистите соединитель кабеля, чтобы предотвратить его загрязнение.В случае заражения, должны использоваться стандартные средства и методы очистки.

Совместимость

Для конфигураций, испытанных с AOC, обратитесь к отчету о квалификации продукта на уровне системы (SLP).

Выбор ставки

AOC поддерживает выбор скорости, который контролируется путем записи в регистры 0x57-0x58.Rxn_Rate_Select) и два бита для каждой полосы передатчика в байте 0x58 (88dec), Txn_Rate_Select) для указания до четырех битрейтов, как определено в SFF-8636 Rev 2.9.2 Таблица 6-5 XN_RATE_SELECT ENCODINGS Все четыре полосы должны иметь одно и то же значение выбора скорости.

В таблице ниже указана ставка для каждого выбранного параметра ставки.

Выбирать кодировки

Механические характеристики

Высокоскоростные соединения
Недавний быстрый рост трафика в центрах обработки данных и облачных вычислениях привел к огромному увеличению трафика между машинами из-за быстрого внедрения виртуализации серверов,Программно-определенные сети (SDN)Теперь добавьте огромные требования к пропускной способности для сетевых терабайт данных для обучения машинного обучения (ML) на базе GPU.

Это приводит к огромному спросу на сети с высокой пропускной способностью и низкой задержкой.Высокоскоростные кабели DAC и AOC и взаимосвязи оптических приемопередатчиков играют решающую роль в этих современных технологиях центра обработки данных.

Семейство кабелей и приемопередатчиков NVIDIA® Mellanox® LinkX® обеспечивает самую полную линейку кабелей 10, 25, 40, 50, 100, 200 и 400GbE в области Ethernet и EDR, HDR,и NDR в продуктах InfiniBand для облака, HPC, Веб 2.0Предприятия, телекоммуникации, хранилища и искусственный интеллект, приложения для центров обработки данных.

Кабели и приемопередатчики LinkX часто используются для подключения переключателей сверху с сетевых адаптеров в GPU и серверах NVIDIA,и хранения и/или вверх в приложениях переключения на переключатель на всей сетевой инфраструктуре.





Частые вопросы

Вопрос 1. Что вы можете купить у нас?

A:Mellanox, Aruba, Rukus, продукты марки Extreme, включая коммутаторы, сетевые карты, кабели, Access

Точка и т.д.

Вопрос 2: Как насчет даты доставки?

О:Обычно это занимает 3-5 рабочих дней. Для конкретных моделей, пожалуйста, свяжитесь с нами, чтобы проверить запас.

Мы сделаем все возможное, чтобы выполнить это как можно скорее.

Q3.Какие условия гарантии?

О: Мы предоставляем 12 месяцев гарантии.

Вопрос 4. Как насчет способа доставки?

Ответ: Мы используем Fedex/DHL/UPS/TNT и другие авиаперевозки, морские перевозки также работают.

Мы можем сделать любую доставку, которую вы хотите.

Q5. Могу я получить несколько образцов?

Ответ: Да, заказ на образцы доступен для проверки качества и тестирования на рынке.

и экспресс-стоимость.

Вопрос6.Какие у вас основные сильные стороны?

Ответ: поставка из первых рук, оригинальные и новые продукты с выгодной ценой и идеальным послепродажным обслуживанием.
