Технические характеристики изделия MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Введение

MFS1S00-H020V

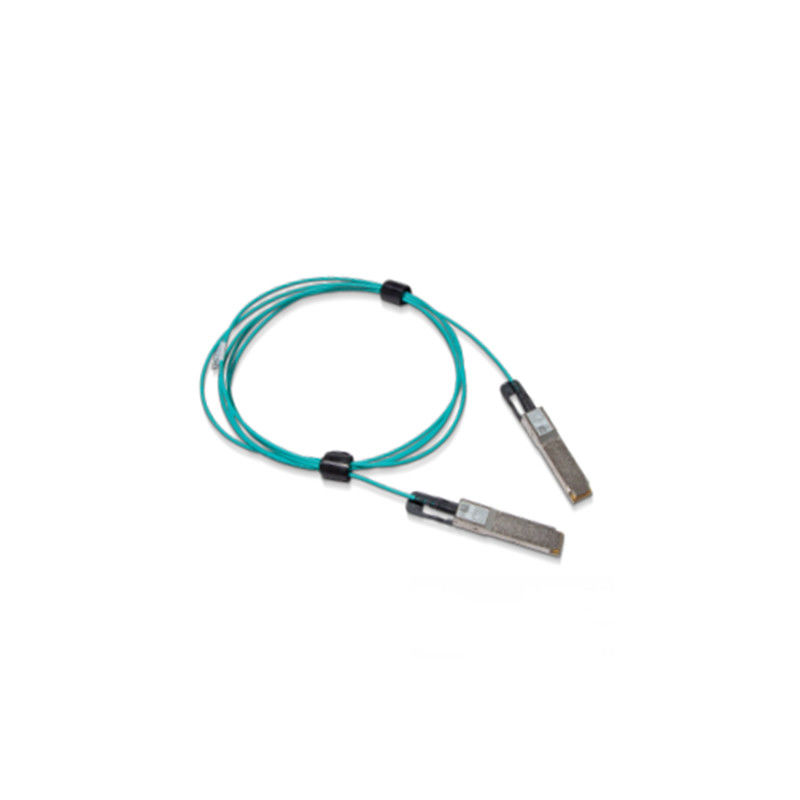

NVIDIA® MFS1S00 основанный на VCSEL (лазер вертикальной полости Поверхност-испуская) активный оптический кабель QSFP56 (AOC) конструированный для пользы в системах 200Gb/s InfiniBand (IB) HDR (высокого тарифа данных).

MFS1S00 AOC предлагает высокие гаван плотность и configurability, и гораздо длиннее достигаемость чем пассивные медные кабели в центрах данных. В виду того что AOC горячие pluggable, легко установить и заменить.

MFS1S00 имеет стандартный порт SFF-8665 уступчивый QSFP56 на электрической стороне к ведущей системе. Оно содержит 4 приемопередатчика многорежимных волокн (MMF) оптических согласно с конец, каждое работая на тарифах данных до 50Gb/s.

MFS1S00 предлагает дискретный retiming в майну для обоих своих оптически передатчиков и приемников до тарифов 50Gb/s.

Решения кабеля NVIDIA уникальные качественные обеспечивают сил-эффективное взаимодействие для соединений центра данных. Он включает более высокую ширину полосы частот порта, плотность и configurability на низкой цене, и уменьшенное требование к электической мощности в центрах данных. Неукоснительный испытывать продукции обеспечивает самые лучшие опыт, проведение и стойкость установки вне---коробки.

Главные особенности
Поддержки IBTA IB HDR
До 200Gb/s
модуляция 4x 50Gb/s PAM4
Programmable амплитуда и пре-внимание выхода Rx
Порт SFF-8665 уступчивый QSFP56
Одиночное электропитание 3.3V
расход энергии 5.0W (тип., каждый конец, с retiming)
Длина до 100m
Горячее pluggable
RoHS уступчивое
Интерфейс управления SFF-8636 уступчивый I2C
Применения
Системы поддержек 200Gb InfiniBand HDR
Поддерживает 200 GbE между переключателями SN3700 и SN4600

MFS1S00-H020V

Электротехнические условия

Примечания:

• Множественные домены часов поддержаны только на лини-стороне Rx. Сторона Rx хозяина поддерживает одиночный домен часов только.
• Замок CDR QSFP Tx может только произойти если майна 1 Tx передавает данные
• Оперативная совместимость

Для конфигураций испытанных с AOCs, пожалуйста см. отчет о квалификации продукта системного уровня (SLP).

Тариф отборный

AOC поддерживает тариф отборный, который проконтролирован путем запись в регистры 0x57-0x58. 2 бита назначены для каждой майны приемника в байте 0x57 (87dec, Rxn_Rate_Select) и 2 битах для каждой майны передатчика в байте 0x58 (88dec, Txn_Rate_Select) для того чтобы определить до 4 скорости передачи, как определено в Rev SFF-8636 2.9.2 ЗАШИФРОВАНИЯ таблицы 6-5 XN_RATE_SELECT. Необходимы, что имеют все 4 майны такое же значение тарифа отборное.

Внизу таблица определяет тариф для каждой установки тарифа отборной.

Зашифрования тарифа отборные

Механические спецификации

Потребность безопасностью и Visibility.The всей сети для данных управляет все больше и больше распределенной и сложной сетевой окружающей средой делая визуализирование и изоляцию данных необходимые функциональности безопасностью для каждого центра данных.

Наши решения сети увеличивают безопасность, упростить автоматизацию центра данных, и позволяют полной видимости к вашей сети.

Полные решения штабелируют Provider.We для того чтобы обеспечить универсальный магазин для сети. От оборудования (переключателей, NICs, соединений) к программному обеспечению (операционной системе, управлению, микропрограммному обеспечению) и поддержать, наше широкое портфолио отвечает ваши потребностямы сети. За сетью, наша экосистема обеспечивает совместимость с другими продуктами NVIDIA.

Offload + представление для применений сервера и Storage.Whether ускоряя ход с InfiniBand или RoCE, или изолирующ ключевые рабочие нагрузки через DPU, наше определенное программное обеспечение, оборудование ускоренные ход предложения позволяет вы предназначить ваш для того чтобы вычислить и ресурсы хранения к применениям, не сетевому управлению.





модель	описание
MFS1S00-H020V	Кабель 200Gb 100Gb 25Gb 40Gb 5M 10M Mellanox AOC DAC 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабель 200Gb 100Gb 25Gb 40Gb 5M 10M проламывания mellanox 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабель 200Gb 100Gb 25Gb 40Gb 5M 10M mellanox пассивный медный 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабели 200Gb 100Gb 25Gb 40Gb 5M 10M infiniband mellanox 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабель 200Gb 100Gb 25Gb 40Gb 5M 10M консоли 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	активный кабель 200Gb 100Gb 25Gb 40Gb 5M 10M волокна 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабели 200Gb 100Gb 25Gb 40Gb 5M 10M hdr 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабель 200Gb 100Gb 25Gb 40Gb 5M 10M splitter mellanox 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабели 200Gb 100Gb 25Gb 40Gb 5M 10M edr mellanox 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	высокоскоростной кабель соединения 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	быстрый кабель соединения 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Кабель ethernet 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56
MFS1S00-H020V	Кабель 200Gb 100Gb 25Gb 40Gb 5M 10M InfiniBand 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	кабели 200Gb 100Gb 25Gb 40Gb 5M 10M hdr 15M 20M 30M QSFP28 QSFP56



вопросы и ответы

Q1.What может вы купить от нас?

: Mellanox, Аруба, Rukus, весьма продукты бренда, включая переключатели, карты сети, кабели, доступ

Пункт, etc.

Q2.How о дате доставки?

: Он обычно принимает 3-5 рабочих дней. Для специфических моделей, пожалуйста свяжитесь мы для проверки запаса. В конце,

фактическая консультация преобладает. Мы сделаем наше самое лучшее для того чтобы поставить как можно скорее.

Q3.What ваши условия гарантии?

: Мы поставляем 12 месяца времени гарантии.

Q4.How о грузя методе?

: Мы используем Fedex/DHL/UPS/TNT и другие пересылки воздуха, пересылки моря также выполнимый. В одном формулирует,

мы смогли сделать все пересылки что вы хотели.

Q5.Can я получаю некоторые образцы?

: Да, заказ образца доступен для качественной проверки и теста рынка. Вам только нужно оплатить цену образца

и срочная цена.

Q6.What ваши прочности ядра?

: Непосредственно поставка, оригинал и новые продукты с благоприятной ценой и идеальными после-продажами.
