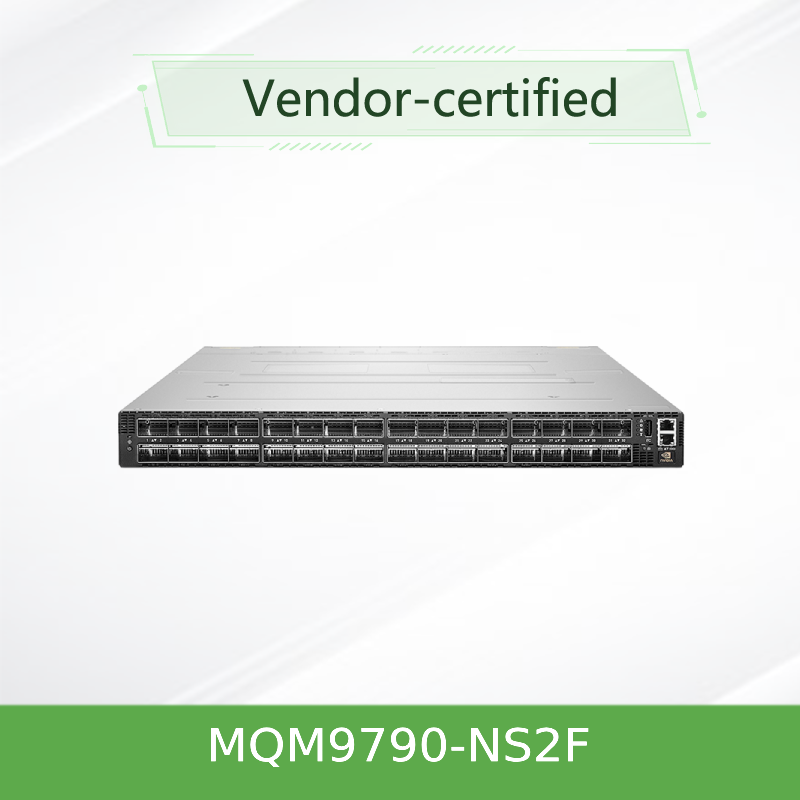

Коммутатор NVIDIA MQM9790-NS2F InfiniBand 400 Гбит/с — 64 порта NDR, 51,2 Тбит/с, внешнее управление, 1U для кластеров HPC и AI
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Приложение: | Сервер | Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ |
|---|---|---|---|
| Агрегатная ширина полосы частот: | 51,2 ТБ/с двунаправленных | Управление: | MLNX-OS с CLI, WebUI, SNMP, JSON Support |
| Имя: | Переключатель сети MQM9790-NS2F InfiniBand Mellanox масштабируя вне центры данных с переключателями | Ключевое слово: | переключатель mellanox 400g |
| Выделить: | NVIDIA InfiniBand Switch 400Gb/s,64-портный сетевой коммутатор NDR,внешне управляемый коммутатор 1U |
||
Характер продукции
64 не блокирующих порта 400 Гбит/с NDR в шасси 1U. Общая пропускная способность 51.2 Тб/с с SHARPv3 в сети вычисления, сверхнизкая задержка,и избыточная мощность - специально разработанные для высокопроизводительных и ИИ-центров обработки данных.
Номер части:MQM9790-NS2FПоток воздуха:P2C (от передней до задней стороны)Управление:Управление осуществляется извнеФорма фактора:1U Ракмаунт
NVIDIA MQM9790-NS2F - это коммутатор с фиксированной конфигурацией Quantum-2 InfiniBand, основанный на ведущей в отрасли архитектуре NDR 400Gb / s. Разработан для экстремальных масштабных нагрузок HPC и AI,Этот внешне управляемый вариант обеспечивает 64 не блокирующих порта (через 32 разъема OSFP) в компактном формате 1U, доставляя поразительные 51,2 Тб/с двунаправленной пропускной способности и более 66,5 миллиардов пакетов в секунду.
MQM9790-NS2F оптимизирован для среды, где централизованный менеджер подсетей (например, NVIDIA UFM) организует управление тканями. Он включает в себя вычисления в сети SHARPv3, адаптивное маршрутизация, RDMA,и усовершенствованный контроль перегруженности - что позволяет исследователям и разработчикам ИИ решать самые сложные проблемы, связанные с использованием большого количества данных, с беспрецедентной производительностью и масштабируемостью.
- 64 порта 400 Гбит/с NDR (32 разъема OSFP)
- 51.2Tb/s не блокирующая агрегативная пропускная способность
- >66,5 млрд пакетов в секунду (BPPS)
- SHARPv3 вычисления в сети (32x ускорение ИИ)
- 1+1 избыточная переменная мощность на горячем смене
- Вентиляторы с горячей заменой, сертифицированные 80 PLUS Gold+
- Технология разделения портов: до 128 портов со скоростью 200 Гбит/с
- Адаптивное маршрутизация, RDMA и управление перегрузкой
- Обратная совместимость с HDR и EDR
- Соответствует требованиям RoHS-6, сертифицирован CE / FCC / VCCI

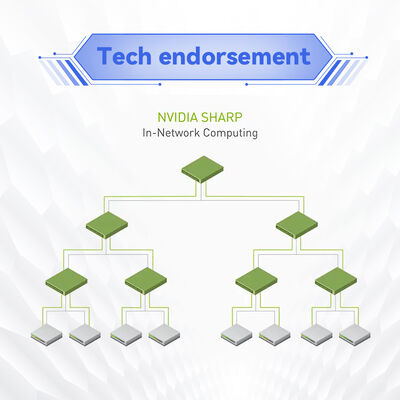

Платформа NVIDIA Quantum-2 внедряет третье поколение технологии SHARP (SHARPv3), обеспечивая до 32 раз более высокое ускорение ИИ, чем предыдущее поколение.Отгружая коллективные операции с процессора в коммутаторную сеть, SHARPv3 резко сокращает время работы MPI и перемещение данных по ткани.
Квантовый-2 ASICинтегрирует передовые функции: разделение портов для двойной плотности 200 Гбит/с, адаптивное маршрутизация, расширенное VL-картирование и возможности самовосстановления сети.Встроенный процессор x86 Coffee Lake i3 запускает MLNX-OS для комплексного управления.
Интеграция SHARPv3:Поддерживается MLNX-OS и UFM Enterprise (управляется извне).
- Верхний лист / позвоночник в экстремальных HPC-кластерах
- Обучение ИИ и выводы для глубокого обучения
- Высокопроизводительные платформы хранения и анализа данных
- Исследования и научные вычисления (погода, геномика, физика)
- Центры обработки данных в облаке с многопользовательскими рабочими нагрузками большого масштаба

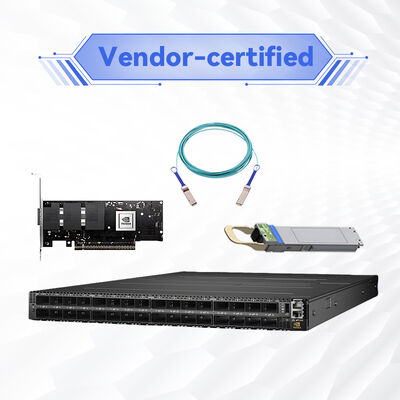

- Адаптеры для хостов:ConnectX-6, ConnectX-7 NDR
- Кабели:Пассивные/активные медные, активные оптические, оптические модули OSFP
- Управление:NVIDIA UFM, MLNX-OS, OpenSM
- Назад:HDR (200 Гбит/с), EDR (100 Гбит/с) с соответствующими передатчиками
- Топологии:Толстое дерево, Слимфлай, Драконфлай+, многомерный Торус
| Категория | Подробности |
|---|---|
| Модель | MQM9790-NS2F |
| Порты | 64 x 400 Гбит/с NDR (32 разъема OSFP) |
| Пропускная способность | 51.2 Tb/s совокупный, не блокирующий |
| Показатель пакетов | >66,5 млрд пакетов в секунду (BPPS) |
| Процессор / Память | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| ОС / Управление | MLNX-OS; управляемая извне (UFM / SM на базе хоста) |
| Силовое питание | 1+1 избыточный, поддается горячей замене; 200-240ВАК, 80 ПЛЮС Золото+ |
| Охлаждение / воздушный поток | P2C (Front-to-Rear), фанат с горячей заменой |
| Управление портами | 1x RJ45, 1x RJ45 (UART), 1x USB 3.0, 1x USB (I2C) |
| Размеры (HxWxD) | 1.7 x 17,0 x 26,0 дюйма (43,6 x 438 x 660,4 мм) |
| Вес | 14.5 кг (32,0 фунтов) |
| Рабочая температура / влажность | 0°C-40°C / 10%-85% неконденсирующее |
| Высота | До 3 050 м |
| Безопасность / ЭМК | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CU |
| Включенные аксессуары | Комплект рельсов (стандартная глубина), 2x переменные источники питания |
| Номер части | Тип | Поток воздуха | Управление |
|---|---|---|---|
| MQM9790-NS2F | Переключатель | P2C (от передней до задней стороны) | Внешнее управление |
| MQM9790-NS2R | Переключатель | C2P (от заднего к переднему) | Внешнее управление |
| MQM9700-NS2F | Переключатель | P2C (от передней до задней стороны) | Внутреннее управление |
| MQM9700-NS2R | Переключатель | C2P (от заднего к переднему) | Внутреннее управление |
Примечание:MQM9790-NS2F является внешне управляемым вариантом P2C воздушного потока. Проверьте стратегию охлаждения центра обработки данных перед заказом. Для внутреннего управления развертываниями рассмотрите серию MQM97700.
- 1-летняя стандартная гарантия (дополненная доступна)
- Техническая поддержка по электронной почте / телефону
- Обновления прошивки и обновления MLNX-OS
- Услуги RMA для дефектных единиц
- Глобальная логистика и доставка
Этот переключатель управляется внутри?
Нет, MQM9790-NS2F управляется извне. Требует хост-базированный менеджер подсетей (UFM / OpenSM).
Могу ли я изменить направление воздушного потока?
Нет, P2C (передний к заднему) фиксирован.
Он поддерживает SHARPv3?
Да, с конфигурацией MLNX-OS и UFM Enterprise.
Сколько портов можно использовать при скорости 200 Гбит/с?
До 128 портов с использованием технологии разделения портов.
- Убедитесь, что ориентация воздушного потока соответствует вашей стратегии охлаждения.
- Используйте только оптику и кабели OSFP, имеющие квалификацию NVIDIA для соответствия требованиям NDR.
- Убедитесь, что менеджер подсети правильно настроен перед подключением к ткани.
- Рабочая температура: 0-40°C; поддерживать надлежащую вентиляцию.
- Этот переключатель поддерживает только 200-240VAC - не совместим с 100-120VAC.
Основанная в 2008 году, Starsurge - это технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.и корпоративных клиентов по всему миру с коммутаторамиНаши опытные специалисты по продажам и технике предлагают многоязычную поддержку, разработку пользовательского программного обеспечения,и глобальной доставки - привержены надежному качеству и быстрому обслуживанию.
- ASIC:NVIDIA Quantum-2
- Порты:64 x NDR (32 OSFP)
- Пропускная способность:51.2 Тб/с
- Пакетная скорость:> 66,5 BPPS
- SHARPv3:Ускорение 32x AI
- Управление:Внешний (UFM/OpenSM)
- HCAs:ConnectX-6, ConnectX-7
- Кабели:OSFP DAC / AOC / оптика
- СМ:UFM Enterprise, OpenSM
- Назад:HDR (200G), EDR (100G)
- Топологии:Толстое дерево, Слимфлай, Драконфлай+, Торус
- Подтвердить поток воздуха: P2C (MQM9790-NS2F) против C2P
- Проверка глубины стойки (стандарт 1U)
- Контрольная мощность: только 200-240ВАК
- Управляющий подсетью плана (внешний хост)
- Подтвердить совместимость оптики / кабеля OSFP
