NVIDIA Quantum-2 MQM9790-NS2F 64-портный 400Gb/s InfiniBand Smart Switch с пропускной способностью 51.2Tb/s с ускорением в сети SHARPv3 для центров обработки данных ИИ и HPC

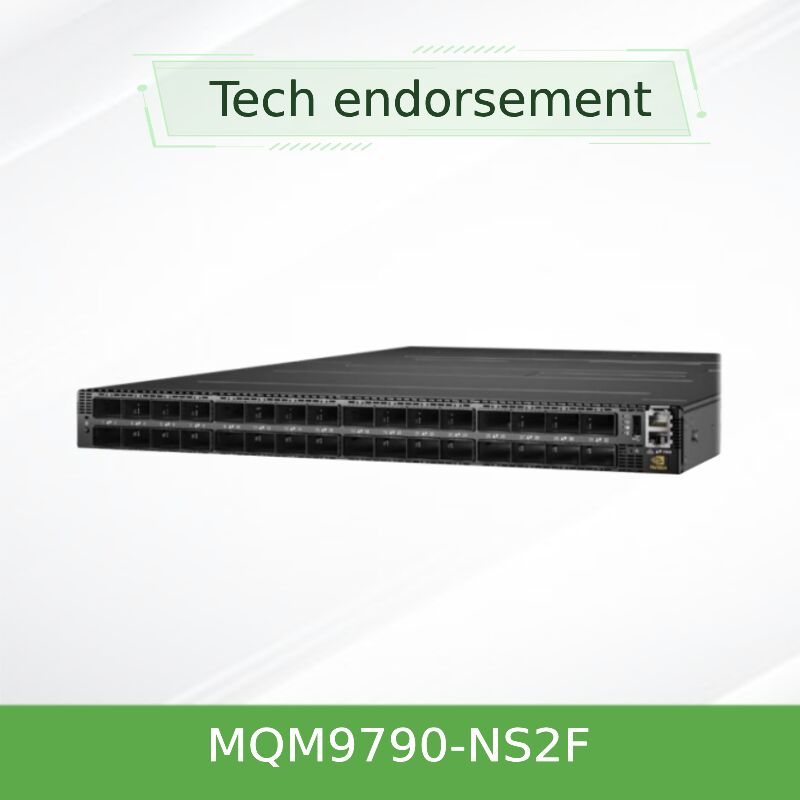

NVIDIA Quantum-2 MQM9790-NS2F 400 Гбит/с InfiniBand Smart Switch

Беспрецедентные 64 порта InfiniBand NDR со скоростью 400 Гбит/с в форм-факторе 1U — обеспечивающие совокупную пропускную способность 51,2 Тбит/с и 66,5 миллиардов пакетов в секунду с ускорением SHARPv3 в сети для крупномасштабных сред ИИ и HPC.

• 64 неблокирующих порта InfiniBand 400 Гбит/с (32 разъема OSFP с удвоенной плотностью)
• Общая коммутационная способность: 51,2 Тбит/с (двунаправленная) | Обработка пакетов: 66,5 млрд пакетов/с
• Технология SHARP третьего поколения (SHARPv3) для ускорения ИИ в 32 раза выше
• Неуправляемый SKU (MQM9790-NS2F) со встроенным менеджером подсети, поддерживающим до 2000 узлов
• Воздушный поток P2C, резервные блоки питания 1+1, стандартная глубина 1U, обратная совместимость с HDR/EDR

Характеристики

• Производительность 400 Гбит/с NDR: 64 порта по 400 Гбит/с на порт с полной двунаправленной пропускной способностью и сверхнизкой задержкой.
• Режим удвоенной плотности 200G: Технология разделения портов обеспечивает 128 портов 200 Гбит/с — идеально подходит для плотных развертываний ToR.
• Вычисления в сети SHARPv3: Аппаратная агрегация/сокращение данных во время коллективных коммуникаций.
• Поддержка расширенных топологий: Fat Tree, SlimFly, DragonFly+, многомерный Torus и адаптивная маршрутизация.
• Оптимизация энергопотребления и пространства: Сертификат 80 PLUS Gold, горячезаменяемые вентиляторы, корпус 1U с возможностью охлаждения от передней к задней или от задней к передней.

Технологии и стандарты

На базе архитектуры NVIDIA Quantum-2 InfiniBand, MQM9790-NS2F интегрирует SHARPv3 для сокращения данных в сети, RDMA (Remote Direct Memory Access), адаптивную маршрутизацию, улучшенное сопоставление виртуальных каналов (VL) и управление перегрузками. Он поддерживает NDR 400 Гбит/с и обратно совместим с HDR100, HDR, EDR и FDR. Коммутатор работает под управлением MLNX-OS (неуправляемая версия полагается на внешний UFM или OpenSM для расширенного управления фабрикой).

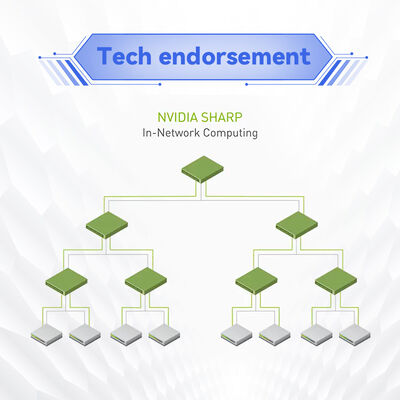

Принцип работы: Вычисления в сети с SHARPv3

В отличие от обычных коммутаторов, которые только пересылают пакеты, MQM9790-NS2F выполняет вычисления над данными по мере их прохождения через фабрику. Используя выделенный кремний, он агрегирует и сокращает данные для коллективных операций (например, all-reduce, barrier) на скорости линии, значительно сокращая трафик между конечными точками. Это обеспечивает линейную масштабируемость для кластеров обучения ИИ и симуляций HPC. Встроенный процессор x86 Coffee Lake i3 управляет инициализацией фабрики и обнаружением топологии, в то время как ускорение данных происходит на выделенном оборудовании.

Применение и развертывание

• Масштабное обучение ИИ: Большие языковые модели и глубокое обучение, требующие огромной пропускной способности all-reduce.
• Высокопроизводительные вычисления (HPC): Моделирование климата, молекулярная динамика и вычислительная гидродинамика.
• Удвоенная плотность Top-of-Rack (ToR): Конфигурация 128 портов 200G для плотного подключения серверов.
• Облачные и корпоративные центры обработки данных: Высокопроизводительное хранилище (NVMe-oF), ускорение баз данных.
• Исследовательские и государственные лаборатории: Сверхнизколатентная фабрика для научных открытий.

Технические характеристики и варианты заказа

Примечание: Все модели включают процессор x86 Coffee Lake i3, 8 ГБ DDR4, M.2 SSD 16 ГБ, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART). Вес: ~14,5 кг. Кабели: пассивные/медные/активные оптические OSFP.

Преимущества и отличия

• по сравнению с предыдущим поколением (QM8700): В 2,5 раза больше портов (64 против 40), в 3,2 раза выше совокупная пропускная способность (51,2 Тбит/с против 16 Тбит/с) и SHARPv3, обеспечивающий в 32 раза более высокое ускорение ИИ.
• по сравнению с конкурирующими коммутаторами 400G: Интегрированный SHARPv3 сокращает время выполнения задач; режим удвоенной плотности 200G снижает уровни сети и экономит затраты.
• Самое плотное решение ToR: 128 портов 200G в 1U — идеально подходит для стоек высокой плотности.
• Энергоэффективность: Мощность масштабируется в зависимости от загрузки портов; сертифицирован ENERGY STAR.
• Бесшовная обратная совместимость: Работает с сетевыми картами ConnectX-6/5/4 и существующими кабелями.

Сервис и поддержка

Мы предлагаем полную поддержку жизненного цикла: круглосуточные технические консультации, обработку RMA и помощь на месте. Наша команда предоставляет проектирование топологии, проверку совместимости прошивок и интеграцию с существующими фабриками InfiniBand. Все устройства имеют 1-летнюю гарантию (с возможностью продления). Заказы отправляются в течение 24-48 часов с нашего склада объемом более 10 миллионов долларов. Доступны индивидуальные комплекты кабелей и сетевых карт.

Часто задаваемые вопросы (FAQ)

В: Совместим ли MQM9790-NS2F с сетевыми картами Mellanox ConnectX-6?

О: Да, он полностью поддерживает ConnectX-6 (HDR/EDR) и ConnectX-5/4. Для работы на скорости 400 Гбит/с используйте сетевые карты ConnectX-6 или новее, поддерживающие NDR.

В: Как работает режим 128 портов 200 Гбит/с?

О: Каждый разъем OSFP содержит 8 линий. Разделяя порт 400G (8 линий) на два независимых соединения 200G (4 линии), коммутатор фактически удваивает количество портов для конечных точек 200G — идеально подходит для ToR высокой плотности.

В: Может ли этот неуправляемый коммутатор работать с менеджером подсети?

О: Да, он включает встроенный менеджер подсети, способный управлять до 2000 узлов из коробки. Для расширенных функций, таких как UFM, подключите внешний сервер с запущенным OpenSM или NVIDIA UFM.

В: Какие варианты охлаждения доступны?

О: MQM9790-NS2F имеет воздушный поток P2C (порт-к-питанию/вперед). Если в вашем стеллаже используется охлаждение сзади вперед, закажите MQM9790-NS2R (C2P). Горячезаменяемые вентиляторы поддерживают оба направления.

В: Каково типичное энергопотребление при 50% нагрузке?

О: В зависимости от загрузки и типов кабелей, типичное энергопотребление при половинной нагрузке составляет от 250 Вт до 350 Вт. Коммутатор динамически снижает энергопотребление, когда порты простаивают.

Меры предосторожности и примечания по совместимости

• Направление воздушного потока: Убедитесь, что охлаждение стойки соответствует вашей модели: P2C (MQM9790-NS2F) или C2P (MQM9790-NS2R). Неправильный воздушный поток может вызвать перегрев.
• Блок питания: Диапазон входного напряжения только 200-240 В переменного тока (не 100-127 В). Используйте оба источника питания для резервирования.
• Кабельная система: Для 400G используйте пассивные медные кабели OSFP (до 3 м) или активные оптические модули. Для разделения 200G требуются разветвительные кабели OSFP на 2x200G.
• Рабочая среда: Температура 0–40 °C, влажность 10–85 % без конденсации, высота ≤3050 м. Соответствие стандартам ЭМС CE, FCC, VCCI, ICES, RCM.
• Программное обеспечение: Для крупномасштабных фабрик рекомендуется внешний менеджер подсети/UFM. Всегда обновляйте прошивку в координации с версиями сетевых карт.
