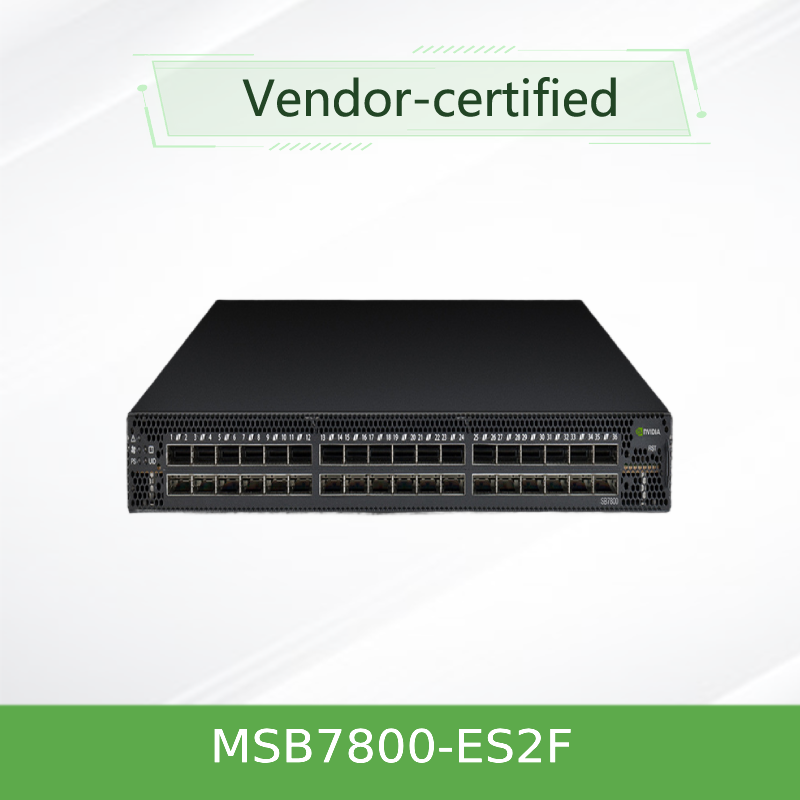

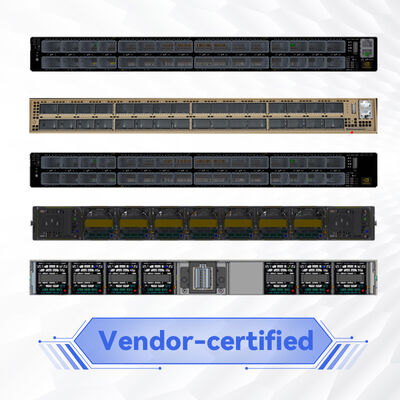

NVIDIA MSB7800-ES2F — это коммутатор InfiniBand с фиксированной конфигурацией, построенный на ASIC Switch-IB 2 и разработанный для удовлетворения экстремальных требований к пропускной способности и задержкам высокопроизводительных вычислений (HPC) и рабочих нагрузок искусственного интеллекта. Благодаря 36 портам QSFP28, работающим со скоростью 100 Гбит/с EDR, он обеспечивает неблокируемую коммутационную структуру, которая масштабируется от небольших исследовательских кластеров до крупных корпоративных центров обработки данных.

Этот вариант с внешним управлением (MSB7800-ES2F) оптимизирован для сред, где централизованный диспетчер подсети (например, OpenSM или NVIDIA UFM) обеспечивает управление фабрикой, обеспечивая низкое энергопотребление (типичное значение 122 Вт) и конструкцию высотой 1U с высокой плотностью. Он включает в себя технологию NVIDIA SHARP для ускорения коллективных операций MPI, высвобождения ресурсов ЦП для вычислений и сокращения времени выполнения заданий.

Ключевые особенности

• ✓ 36 портов EDR 100 Гбит/с в корпусе 1U
• ✓ Совокупная неблокирующая пропускная способность 7,2 Тбит/с
• ✓ Задержка между портами <90 нс

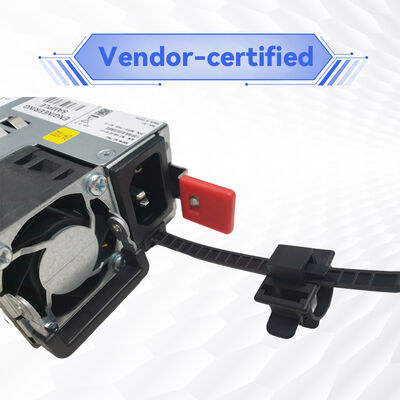

• ✓ Резервный источник переменного тока 1+1 с возможностью горячей замены
• ✓ N+1 резервные вентиляторы с возможностью горячей замены
• ✓ Сертификаты 80 PLUS Gold+ и ENERGY STAR
• ✓ Адаптивная маршрутизация и контроль перегрузок
• ✓ Обратная совместимость с FDR (56 Гбит/с) и QDR (40 Гбит/с)
• ✓ Программное обеспечение MLNX-OS с двухъядерным процессором x86.
• ✓ Соответствует RoHS‑6 и сертифицирован по ЭМС.

Технология: внутрисетевые вычисления

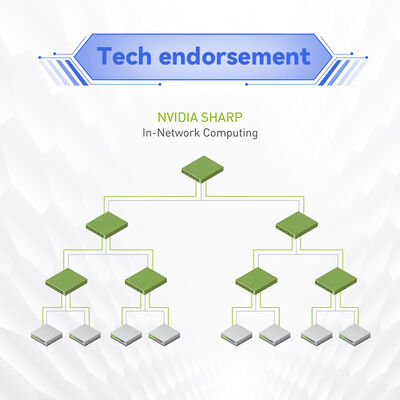

Протокол масштабируемой иерархической агрегации и сокращения NVIDIA (SHARP) переносит коллективные операции с ЦП на сеть коммутатора, устраняя множественную передачу данных между конечными точками. Это сокращает время работы MPI и освобождает ресурсы ЦП для вычислений.

Коммутатор‑IB 2 ASICпредоставляет расширенные функции: адаптивную маршрутизацию, контроль перегрузки, сопоставление VL2VL и зеркалирование портов. Двухъядерный процессор Intel Celeron x86 работает под управлением MLNX‑OS для полного управления шасси.

Типичные развертывания

• • Максимальное подключение конечных узлов в кластерах HPC.
• • Топологии Spine-Leaf для искусственного интеллекта и структур глубокого обучения.
• • Корпоративные центры обработки данных с высокопроизводительным хранилищем данных.
• • Научно-образовательная среда (физика, геномика, климат)
• • Финансовые услуги для торговых инфраструктур с низкой задержкой.

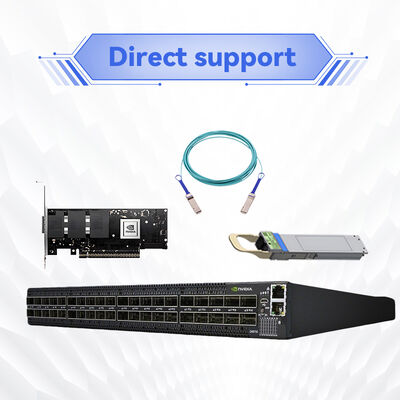

Совместимость

• •Хост-адаптеры:ConnectX‑4, ConnectX‑5 EDR
• •Кабели:QSFP28 пассивный медный, активный оптический, оптические модули
• •Управление:OpenSM, NVIDIA UFM, MLNX‑OS
• •Назад:FDR (56 Гбит/с), QDR (40 Гбит/с) с соответствующими трансиверами
• •Менеджер подсети:Внешнее управление (требуется SM на базе хоста)

Сервис и поддержка

• • Стандартная гарантия 1 год (возможна расширенная гарантия).
• • Техническая поддержка по электронной почте/телефону.
• • Обновления встроенного ПО и обновления MLNX‑OS.
• • Услуги RMA для дефектных устройств
• • Глобальная логистика и доставка

Часто задаваемые вопросы

Меры предосторожности

• • Убедитесь, что ориентация воздушного потока соответствует стратегии охлаждения вашей стойки.
• • Используйте только оптику и кабели, сертифицированные NVIDIA, чтобы обеспечить соответствие требованиям EDR.
• • Перед подключением к фабрике убедитесь, что диспетчер подсети настроен.
• • Диапазон рабочих температур: 0°С–45°С; поддерживать правильную вентиляцию.
• • Этот коммутатор не поддерживает питание постоянного тока – только переменный ток.

Гонконгская компания Starsurge Group Co., Limited

Компания Starsurge, основанная в 2008 году, является высокотехнологичным поставщиком сетевого оборудования, ИТ-услуг и решений для системной интеграции. Мы обслуживаем клиентов из правительств, здравоохранения, производства, образования, финансов и предприятий по всему миру, предоставляя коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и решения IoT. Наша опытная команда продаж и технических специалистов предлагает многоязычную поддержку, разработку программного обеспечения по индивидуальному заказу и доставку по всему миру, обеспечивая надежное качество и оперативное обслуживание.

Ключевые факты

• •ASIC:Коммутатор‑IB 2
• •Порты:36 х КСФП28
• •Пропускная способность:7,2 Тбит/с
• •Задержка:<90 нс
• •ОСТРЫЙ:Да (коллективная разгрузка)
• •Мощность (тип):122 Вт

Матрица совместимости

• •HCA:ConnectX‑4, ConnectX‑5 EDR
• •Кабели:QSFP28 ЦАП/AOC/оптика
• •СМ:OpenSM, УФМ Предприятие
• •Назад:Рузвельт (56G), КДР (40G)
• •Прошивка:MLNX‑OS, поддержка SHARP

Контрольный список покупателя

• ✓ Подтвердите поток воздуха: P2C (MSB7800-ES2F) против C2P.
• ✓ Проверьте глубину стойки (требуется стандартная глубина)
• ✓ Проверьте питание: только переменный ток, 100‑240 В.
• ✓ Планирование диспетчера подсети (внешний хост)
• ✓ Проверка совместимости оптики/кабеля
