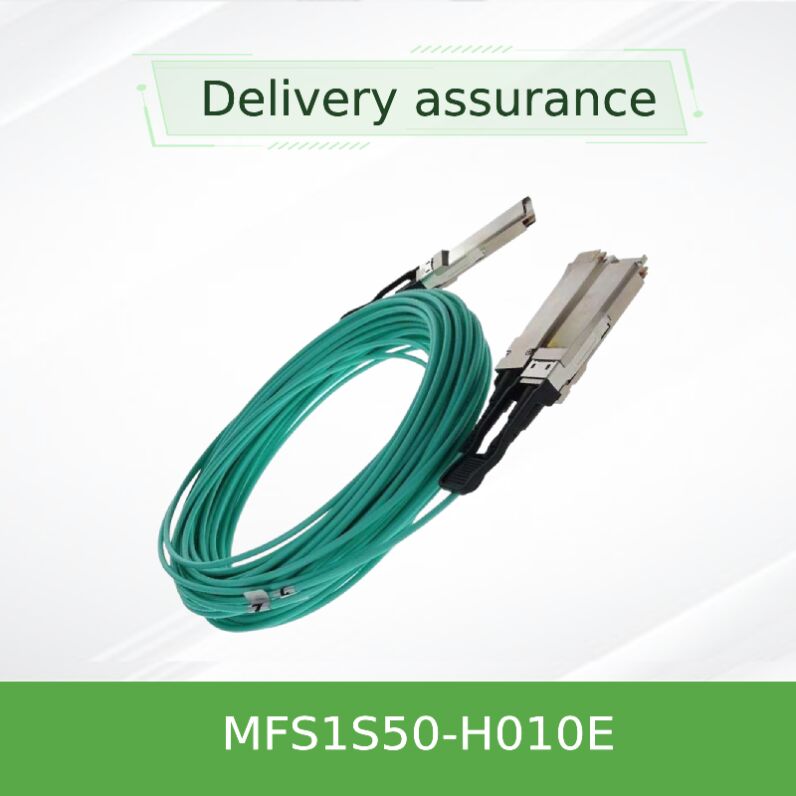

Активный оптический кабель-разветвитель NVIDIA Mellanox MFS1S50-H010E 200 Гбит/с на 2x100 Гбит/с QSFP56 AOC, длина 10 м

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• Архитектура 200 Гбит/с до 2x100 Гбит/с (4x50G PAM4 до 2x2x50G)
• Длина 10 метров с водяным мультимодным волокном, куртка с рейтингом LSZH
• Поддерживает InfiniBand HDR (200G) на HDR100 (100G) и 200GbE на 100GbE
• Программируемая амплитуда выхода Rx и предварительный акцент. Цифровой диагностический мониторинг.
• Коннекторы QSFP56 с горячим подключением, соответствующие SFF-8665, 4,5 Вт (200G конец) / 3,0 Вт (100G конец)

• Архитектура прорыва:Один конец QSFP56 с частотой 200 Гбит/с разделяется на два конца QSFP56 с частотой 100 Гбит/с, которые идеально подходят для подключения к серверу.
• Технология VCSEL:Вертикальные поверхностно-излучающие лазеры для надежной, недорогой мультимодной передачи на 10 м.
• Поддержка двойной скорости передачи данных200G HDR до 2x100G HDR100 (InfiniBand) или 200GbE до 2x100GbE.
• Цифровое диагностическое наблюдение (DDM):Наблюдение в режиме реального времени оптической мощности, температуры, напряжения и отклонения тока на полосу.
• Низкое энергопотребление:40,5 Вт типично на 200 Г, 3,0 Вт на 100 Г.

MFS1S50-H010E соответствуетSFF-8665(QSFP56 электрический) иSFF-8636(интерфейс управления).4x 50Gb/s модуляция PAM4на конце 200G, разделённый на 2x2x50G PAM4 на двух концах 100G.InfiniBand HDR/HDR100(IBTA 1.5) и200GBASE-SR4 / 100GBASE-SR2Ethernet.ИнтегрированныйCDR (часы и восстановление данных)по полосе с выбором скорости для 25,78125 ГБд NRZ или 26,5625 ГБд PAM4.

MFS1S50-H010E преобразует электрические сигналы 50Gb/s PAM4 из 200G порта хоста в оптические сигналы с помощью четырех лазеров VCSEL.четыре оптических полосы разделены на две группы по две полосы каждаяНа каждом конце 100G фотодетекторы преобразуют оптические сигналы обратно в электрические.Пересмотр CDRЦифровая диагностика непрерывно контролирует состояние связи, предоставляя обратную связь в режиме реального времени через интерфейс I2C.

• Подключение к серверу:Подключите 200G QM8700 порт переключателя к двум 100G ConnectX-6/7 адаптерам.
• От 200 Гб до 100 Гб:Соедините 200G-свиттер спектра с двумя 100G-серверами или узлами хранения.
• " Высокопоставленный фанат "Эффективно использовать высокоплотные коммутаторы для инфраструктуры смешанной скорости.
• Кластеры HDR100:Создайте экономически эффективные ткани HDR100 с использованием переключателей HDR с прорывными кабелями.

Примечание: рабочая температура от 0°C до 70°C, хранение от -40°C до 85°C. Минимальный радиус изгиба 30 мм. 100G конечная мощность: типично 3,0 Вт.

• Против пассивного медного разделителя:Более длинный охват (10 м) с меньшим весом, лучшим воздушным потоком и полным иммунитетом от EMI.
• в сравнении с отдельными АОК:Один кабель снижает затраты и упрощает управление кабелями для применения вентилятора.
• Интегрированный ретим:Улучшает качество сигнала и производительность джитра на расстоянии.
• Полная поддержка DDM:Мониторинг оптической мощности и температуры в режиме реального времени по портам для проактивного обслуживания.
• Оптимизация HDR100:Идеально подходит для создания экономически эффективных 100G тканей с использованием 200G коммутаторов.

Мы предоставляем круглосуточные технические консультации, услуги RMA и поддержку в проектировании кабельной инфраструктуры.Доступные индивидуальные длины для объемных заказовНаш инвентарь обеспечивает отправку в тот же день для товаров на складе. Предпродажная поддержка для проверки совместимости передатчиков и расчета бюджета связи доступна.

А:Да, он разработан именно для этого случая использования. 200G HDR переключатель на два адаптера HDR100.

А:Да, он поддерживает протоколы 200GbE/100GbE и InfiniBand HDR/HDR100.

А:Каждый конец 100G потребляет примерно 3,0 Вт типично, максимум 3,5 Вт.

А:Оба конца кабеля должны быть подключены к действительным портам для правильной работы; кабель не предназначен для использования в одном конце.

А:Минимальный радиус изгиба 30 мм. Избегайте резких изгибов, чтобы сохранить целостность сигнала.

• Чувствительность ESD:Используйте заземленные запястья при вставке в клетки QSFP.
• Очистить перед применением:Всегда очищайте оптические разъемы с помощью подходящих очистителей с одним щелчком мыши перед вставкой. Загрязнение вызывает ошибки связи.
• Радиус изгиба:Не превышайте радиус изгиба 30 мм; избегайте напряжения на соединителях.
• Рабочая температура:Убедитесь, что температура окружающей среды не превышает 0°C−70°C.
• Хранение:Хранить в чистой, сухой среде от - 40°C до 85°C.
