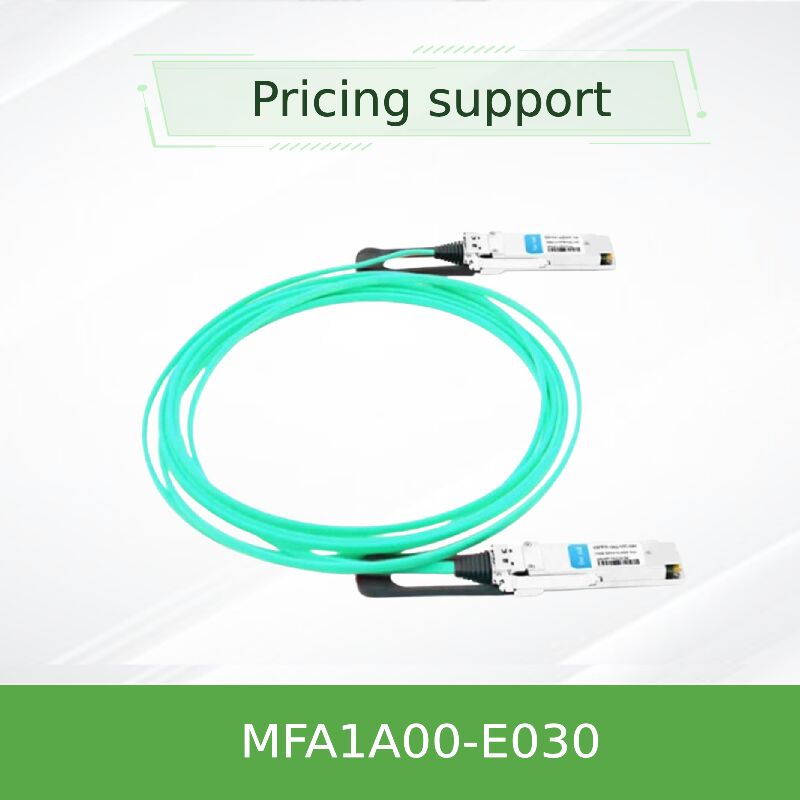

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Активный оптический кабель 30m InfiniBand LSZH VCSEL

Активный оптический кабель Mellanox MFA1A00-E030 100 Гбит/с QSFP28

Основные преимущества:MFA1A00-E030 — это активный оптический кабель на основе VCSEL, разработанный для сред InfiniBand EDR 100 Гбит/с. Он гарантирует предсказуемую сверхнизкую задержку, потребляет всего 2,2 Вт на конец (с включенным ретаймингом) и поддерживает расстояния до 30 метров — значительное расширение по сравнению с пассивными медными решениями. Оснащенный подключаемыми на горячей замене разъемами QSFP28, встроенной функцией ретайминга и программируемой коррекцией сигнала, этот AOC является оптимальным выбором для высокопроизводительных вычислительных кластеров и плотных топологий центров обработки данных.

• ✔ Скорость передачи данных
  100 Гбит/с (4× 25G NRZ)
• ✔ Дальность
  30 метров (OM3/OM4 MMF)
• ✔ Потребляемая мощность
  2,2 Вт (типично, ретайминг включен)
• ✔ Поддержка протоколов
  InfiniBand EDR / 100GbE

Ключевые характеристики

• Четыре независимых приемопередатчика многомодового волокна на каждом конце, каждый рассчитан на работу со скоростью 26 Гбит/с, что обеспечивает достаточный запас для сигнализации EDR.
• Выбираемый ретайминг на каждую линию как для передатчика, так и для приемника на скорости 25–26 Гбит/с; автоматически адаптируется к более низким скоростям передачи данных при отключенном ретайминге.
• Полностью программируемая амплитуда выходного сигнала приемника и предкоррекция, а также программируемая входная эквализация передатчика и функция шумоподавления.
• Стандартный электрический интерфейс QSFP28, соответствующий SFF-8665, с управлением I²C согласно спецификации SFF-8636.
• Коэффициент ошибок по битам ниже 1E-15, оболочка с низким дымовыделением и нулевым содержанием галогенов (LSZH) и конструкция, соответствующая требованиям RoHS.

Технологии и стандарты

Передовая архитектура VCSEL + CDR:Каждый конец MFA1A00-E030 оснащен четырьмя массивами VCSEL 850 нм с соответствующими PIN-фотодетекторами. Встроенные схемы восстановления тактовой частоты и данных (CDR) на каждую линию могут быть включены для ретайминга как передаваемых, так и принимаемых сигналов, эффективно устраняя накопленный джиттер и обеспечивая чистую диаграмму раскрытия по всему 30-метровому каналу. Программируемый входной эквалайзер компенсирует высокочастотные потери на плате хоста, а выходная предкоррекция формирует сигнал для соответствия строгим требованиям маски InfiniBand EDR.

Комплексная цифровая диагностика:Через интерфейс I²C (SFF-8636) хост-системы могут получать доступ к мониторингу температуры, напряжения питания и уровней оптической мощности в реальном времени. Кроме того, настройки эквализации и выходного размаха могут динамически регулироваться, что позволяет точно настраивать параметры для критически важных приложений или оптимизации канала.

Принцип работы

MFA1A00-E030 преобразует входящие электрические сигналы 25G NRZ из порта хоста QSFP28 в оптические сигналы с помощью четырех параллельных лазеров VCSEL. Эти оптические сигналы проходят через отдельные многомодовые волокна к удаленному концу, где PIN-фотодиоды выполняют оптико-электрическое преобразование. Встроенные схемы CDR могут выборочно использоваться для ретайминга потоков данных, устраняя деградацию сигнала, вызванную потерями на дорожках печатной платы или отражениями от разъемов. Все активные компоненты питаются непосредственно от стандартного источника питания 3,3 В от слота хоста, а полное оптическое преобразование происходит внутри корпуса разъема, обеспечивая бесшовный опыт plug-and-play.

Применение и типичные развертывания

• Кластеры InfiniBand EDR в средах HPC (суперкомпьютеры Top500, научно-исследовательские институты, симуляционные лаборатории).
• Связи типа «листовой-хребтовый» 100G Ethernet в виртуализированных центрах обработки данных и сетях облачных провайдеров.
• Высокопроизводительное подключение хранилищ к коммутаторам для NVMe-oF и распределенных файловых систем.
• Оптические каналы малой и средней дальности, где кабели DAC слишком тяжелые, негибкие или ограничены более короткими расстояниями.

Технические характеристики

Таблица выбора (частичная)

Почему стоит выбрать MFA1A00-E030?

• Расширенная дальность по сравнению с DAC:На расстоянии 30 метров этот AOC легко покрывает расстояния от верха стойки до конца ряда, где пассивные медные кабели потребовали бы активных повторителей или стали бы слишком громоздкими для прокладки.
• Реальная возможность ретайминга:В отличие от пассивных или линейных оптических решений, серия MFA1A00 оснащена выделенными схемами CDR на всех четырех линиях, гарантируя соответствие строгим спецификациям целостности сигналов InfiniBand EDR.
• Лидирующая в отрасли энергоэффективность:Потребляя всего 2,2 Вт (при включенном ретайминге), он минимизирует тепловую нагрузку в высокоплотных коммутаторах и сетевых картах, способствуя улучшению показателя PUE центра обработки данных.
• Программируемая оптимизация сигнала в полевых условиях:Точная настройка эквализации и предкоррекции через интерфейс I²C — бесценный инструмент для устранения неполадок в пограничных каналах или для интеграции в пользовательские системы.

Сервис и поддержка

• Запасы:Более 10 миллионов долларов США складских запасов, включая полную серию MFA1A00-Exxx длиной от 1 м до 100 м.
• Гарантия:1-летняя ограниченная гарантия на оборудование, покрывающая ремонт или замену деталей.
• Техническая поддержка:Круглосуточная инженерная поддержка по вопросам развертывания, совместимости и устранения неполадок.
• Доставка:Глобальная доставка с отслеживанием в реальном времени; большинство заказов выполняется в течение 24 часов.

Часто задаваемые вопросы

Важные меры предосторожности

• Чувствительность к ЭСР:Хотя кабельная сборка механически прочна, разъемы QSFP28 содержат компоненты, чувствительные к статическому электричеству. Всегда обращайтесь с использованием заземленных запястных ремней и антистатических ковриков.
• Минимальный радиус изгиба:Не изгибайте волокно радиусом менее 30 мм, чтобы предотвратить оптическую деградацию или необратимое повреждение.
• Диапазон температур:Эксплуатировать только при температуре корпуса от 0 до 70°C; длительное воздействие вне этого диапазона может повлиять на надежность VCSEL.
• Очистка разъемов:Осматривайте и очищайте оптические контакты внутри гнезда QSFP28 перед каждым подключением, используя одобренные оптические очистители.
• Продукт класса 1 лазер:Соответствует IEC 60825-1. Избегайте прямого попадания в глаза из апертуры.
