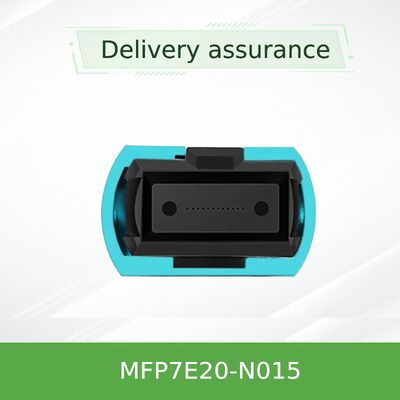

Кабель-разветвитель NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC многомодовый оптоволоконный 50 м OM4 LSZH для межсоединений 400G OSFP/QSFP112

NVIDIA MFP7E20-N015 1:2 Мультимодный волокнистый разделительный кабель

Основные преимущества:Использует 8 активных мультимодных волокон (50/125μm) в конфигурации 1×MPO-12/APC до 2×MPO-12/APC. Один конец соединяется с 800G двупортовым OSFP-передатчиком;два разделенных конца соединяются с картами сетевого интерфейса 400G OSFP или QSFP112Кроссоверная проводка типа B, сверхнизкая потеря вставки и протяженность до 50 метров делают его идеальным для высокоплотной волоконной связи в современных дата-центрах.

• ✔ Прорывный дизайн
  1×MPO/APC → 2×MPO/APC (8 волокон / 4 полосы)
• ✔ Максимальное расстояние
  50 м (OM4) / 30 м (OM3)
• ✔ Поддержка протокола
  InfiniBand NDR / Ethernet / NVLink
• ✔ Куртка LSZH
  OFNR/LSZH, огнеупорный, безопасный

Ключевые характеристики

• MPO-12/APC 8° угловые полированные конечные поверхности минимизируют обратное отражение (потеря обратной связи ≥35 дБ), обеспечивая отличную целостность сигнала.
• Механизм замыкания с подталкивающим механизмом позволяет быстро освобождаться в стойках с высокой плотностью; гибкий круглый кабель с минимальным радиусом изгиба 30 мм.
• Соответствует стандартам Telcordia GR-1435 и IEC 61754-7, построенный с мультимодным волокном 50/125 мкм (OM3/OM4).
• Тип B ¢crossover ¢ проводки: передача волокна на пин 1 выстраивается с приемом волокна на пин 12 в дальнем конце ¢ никакой дополнительной конфигурации не требуется.
• Фабрично протестирован NVIDIA для гарантированной производительности, совместимой с NIC ConnectX‐7 и DPU BlueField‐3.

Технологии и стандарты

Оптический двигатель MPO/APC с низкими потерями:Точные отверстия для выравнивания и штифты-водители в сочетании с отделкой с физическим контактом (APC) под углом 8° обеспечивают минимальную потерю вставки ≤ 0,35 дБ + 0,0004 × L (L в метрах).Угловая геометрия эффективно отклоняет отражения назад от источника лазера, сохраняя качество сигнала даже на расстоянии более 50 м.

Топология перекрестной (тип-В):Волокна расположены таким образом, что полоса 1 (передача) на первом соединителе переходит на полосу 12 (прием) на противоположном соединителе.Эта схема перекрестка является обязательной для стандартного соединения приемопередатчика и обеспечивает правильное выравнивание Tx?? Rx без ручных кабелей перекрестка.

Рабочий принцип

Кабель действует как пассивный оптический разделитель/комбинатор.эти 8 волокон разделены на две группы по четыре (2 Tx + 2 Rx на ветвь) и направлены на два соединителя MPO на разделенных концахКаждая ветвь обеспечивает пару передачи 2-волокна и пару приема 2-волокна, что позволяет передавать сигналы 200G PAM4 в полном дуплексе.оптический сигнал от передатчика A ′ ленты 1 автоматически приземляется на передатчика B ′ ленты 12, завершая связь без какой-либо электрической обработки.

Приложения и типичные развертывания

• Взаимосоединение 800G двухпортового OSFP DR8 передатчика (например, NVIDIA MMA4Z00-NS) в спинном переключателе на два отдельных 400G OSFP или QSFP112 NIC в вычислительных или хранилищных серверах.
• Разработка 200G оптических связей с использованием только двух волокон в направлении идеально подходит для модернизации существующей инфраструктуры 100G.
• Высокоскоростные топологии листья-позвоночника в ИИ и облачных центрах обработки данных, где достаточно мультимодного подключения с коротким диапазоном (50 м).
• Кластеры NVLink или InfiniBand, требующие надежного, низкозадержного оптоволоконного вывода из модулей с двумя портами.

Технические спецификации

Таблица упорядочения и отбора

*Все кабели являются пассивными, кроссоверами типа B, и оснащены NVIDIA зелеными соединительными оболочками (MPO-12/APC).

Почему выбрать MFP7E20-N015?

• Оптимизирован для 800G OSFP с двумя портами:В отличие от прямых MPO-кабелей, этот разделительный кабель раскрывает весь потенциал 800G-передатчиков с двойной скоростью, подавая две независимые сетевые карты 400G (или одну карту 400G и одну карту 200G).
• Высокое качество сигнала:8° полировка APC гарантирует потерю обратной связи >35 дБ, что значительно лучше, чем типичные UPC (ультраплоские) разъемы, используемые в старых 100G/200G-ссылках.
• Будущее готово для 200G на полосу:С двумя волокнами в направлении он поддерживает сигнализацию 200G PAM4 ′′, готовую к развертыванию 1.6T следующего поколения.
• Прочность и безопасность:LSZH-костюм снижает токсичные выбросы в случае пожара; квалификация Telcordia GR‐1435 обеспечивает долгосрочную механическую надежность.

Обслуживание и поддержка

• Доступность:Более 10 миллионов долларов США готовы к отправке, включая полную серию MFP7E20-Nxxx (3м до 50м).
• Гарантия:Все кабели поставляются с ограниченной гарантией производителя против дефектов материалов и изготовления.
• Техническая поддержка:Консультации перед и после продажи 24 часа в сутки 7 дней в неделю ️ свяжитесь с нашими специалистами по сетям для получения руководства по кабелированию или проверки совместимости.
• Логистика:Быстрая доставка по всему миру с точным отслеживанием; заказы обрабатываются в течение 24 часов.

Часто задаваемые вопросы

Важные меры предосторожности

• СовместимостьИспользовать только с приемопередатчиками, имеющими емкости MPO‐12/APC (зеленая оболочка).
• Экологические:Рабочая температура 0-70°C; влажность 10-85% неконденсирующая.
• Осторожность ESD:Несмотря на то, что сам кабель не чувствителен к ESD, передатчики, в которые он подключается, являются.
• Радиус изгиба:Никогда не сгибайте кабель более чем на 30 мм, чтобы избежать микро-поломок и повышенного ослабления.
• Класс A FCC:Данный продукт предназначен для коммерческого/промышленного использования, в жилых помещениях может вызывать радиопорушения.
