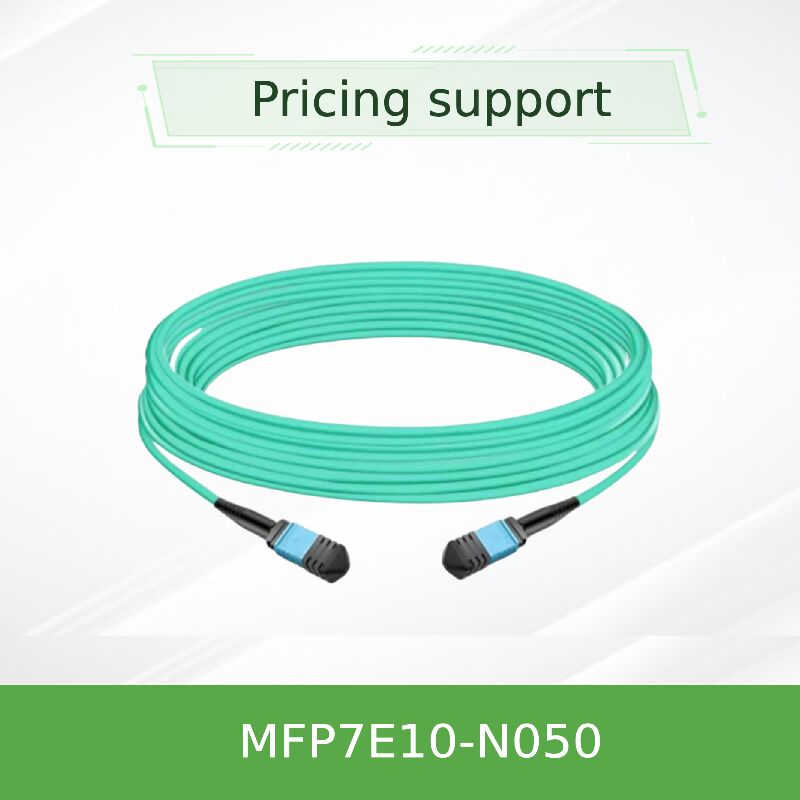

NVIDIA Mellanox MFP7E10-N050 50м MPO-12/APC многомодовый оптоволоконный кабель OM4 Тип-B для 800G/400G

Многомодовый оптоволоконный кабель NVIDIA MFP7E10-N050 длиной 50 м, MPO-12/APC на MPO-12/APC с 8 активными волокнами, разработанный для высокоскоростных оптических трансиверов 800G twin-port OSFP и 400G QSFP112 на больших расстояниях в сетях InfiniBand NDR и 400GbE дата-центров.

• Разъем MPO-12/APC (розетка) на MPO-12/APC (розетка), 8-волоконная конфигурация с перекрестным соединением типа B
• Длина 50 метров, диаметр 3,0 мм, оболочка LSZH аква (многомодовый OM4)
• Максимальная заявленная дальность для многомодового волокна с оптическими трансиверами NVIDIA
• Угловая полировка APC (Angled Physical Contact) с углом 8° для минимального обратного отражения
• Вносимые потери ≤0,35 + 0,0004*L дБ, возвратные потери ≥35 дБ

• 8-волоконное перекрестное соединение типа B: Волокно 1 соединяется с волокном 12 на противоположном конце, обеспечивая правильное согласование Tx-Rx для оптических трансиверов.
• Полировка APC: Угловая торцевая поверхность 8° уменьшает обратные отражения, что критически важно для целостности сигнала при скорости 100G PAM4 на линию на максимальных расстояниях.
• Многомодовое волокно OM4: Волокна 50/125 мкм, оптимизированные для дальности 50 м с низкими вносимыми потерями; аква-оболочка для легкой идентификации.
• Оболочка LSZH: Материал с низким дымовыделением и нулевым содержанием галогенов для повышенной безопасности в условиях дата-центров.
• Строгое тестирование: 100% тестирование на вносимые потери и возвратные потери для надежной работы из коробки.

MFP7E10-N050 соответствует стандартам IEC 61754-7 (семейство разъемов MPO), GR-1435 и ANSI/TIA/EIA 604-5. Использует 8 активных многомодовых волокон (50/125 мкм OM4) с полировкой APC 8°. Перекрестная разводка типа B обеспечивает правильное согласование Tx-Rx в соответствии с распиновкой трансиверов. Подходит для протоколов InfiniBand NDR, 400GbE и NVLink при использовании с совместимыми оптическими модулями (MMA4Z00-NS, MMA1Z00-NS).

В трансивере OSFP 800G с двумя портами две 4-канальные оптические интерфейсы передают и принимают сигнал по отдельным волокнам. MFP7E10-N050 использует схему перекрестного соединения типа B: волокно 1 на конце A соединяется с волокном 12 на конце B, волокно 2 с волокном 11 и т.д. Это гарантирует, что передающий лазер от канала 1 будет согласован с фотодетектором канала 12 на дальнем конце. Угловая полировка 8° (APC) направляет любой отраженный свет в сторону от лазерной полости, предотвращая искажение сигнала и поддерживая низкий коэффициент ошибок по битам при скорости 100G PAM4 на линию на полной дальности 50 метров.

• Quantum-2: коммутатор-коммутатор: Соединение коммутаторов OSFP 800G с двумя портами через несколько рядов на расстоянии до 50 м.
• Коммутатор к ConnectX-7/BlueField-3: Соединение коммутаторов ToR с адаптерами 400G в удаленных стойках.
• Сети NVLink: Оптическое соединение кластеров GPU с использованием NVLink по оптоволокну на максимальной дальности.
• Гипермасштабируемые дата-центры: Оптические линии большой дальности от стойки к стойке с коммутационными панелями (до 4 соединений разъемов).

• по сравнению с медными кабелями: Максимальная дальность (50 м) при меньшем весе, лучшем воздушном потоке и полной защите от электромагнитных помех.
• Полировка APC: Превосходные возвратные потери (≥35 дБ) по сравнению с UPC, критически важные для линий 100G-PAM4 на максимальной дальности.
• Перекрестное соединение типа B: Совместимость Plug-and-play с трансиверами NVIDIA — не требуется ручное перекрестное соединение.
• Производительность OM4: Оптимизировано для дальности 50 м с минимальными вносимыми потерями, поддерживая полную пропускную способность 800G.

• Очистка перед использованием: Всегда очищайте разъемы MPO с помощью соответствующих одноразовых очистителей перед установкой — загрязнение вызывает ошибки в линии.
• Пылезащитные колпачки: Держите защитные колпачки до момента установки; сохраните колпачки для будущего использования.
• Осведомленность об ЭСП: Хотя кабель пассивный, он подключается к трансиверам, чувствительным к ЭСП — используйте заземленные запястные ремни.
• Радиус изгиба: Не превышайте радиус изгиба 30 мм; избегайте натяжения на разъемы.
• Совместимость: Перед заказом проверьте тип трансивера (APC или UPC) — этот кабель только APC.
• Коммутационные панели: Спецификация 50 м предполагает до 4 соединений разъемов; дополнительные соединения могут увеличить потери.

Мы предлагаем круглосуточную техническую консультацию, услуги RMA и поддержку в проектировании кабельной инфраструктуры. Каждый MFP7E10-N050 имеет 1-летнюю гарантию и 100% заводское тестирование. Возможны индивидуальные длины для оптовых заказов. Наш склад обеспечивает отправку в тот же день для товаров в наличии. Доступна предпродажная поддержка для проверки совместимости трансиверов и расчета бюджета линии.
