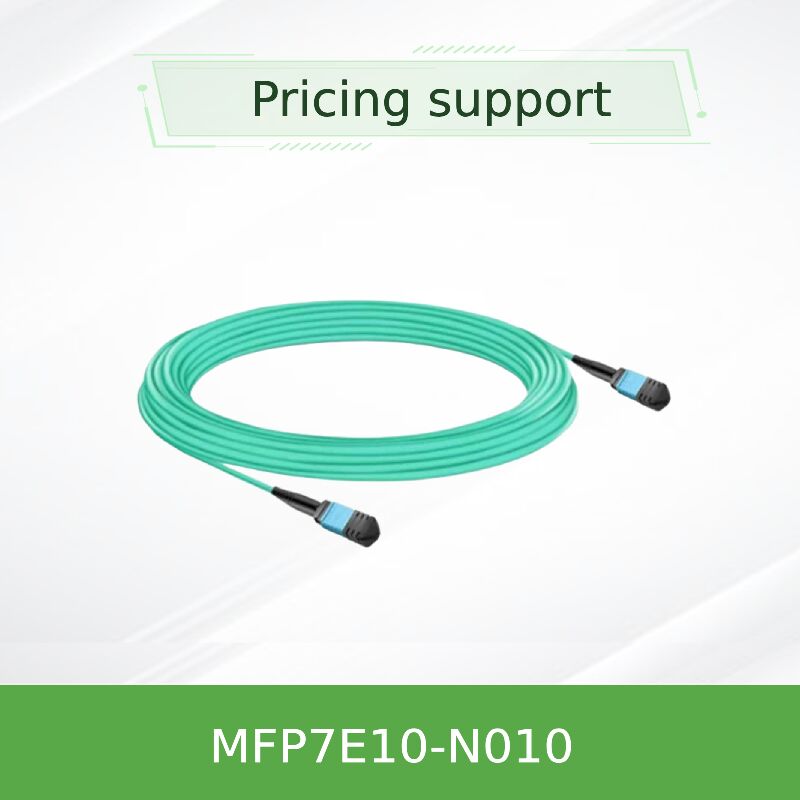

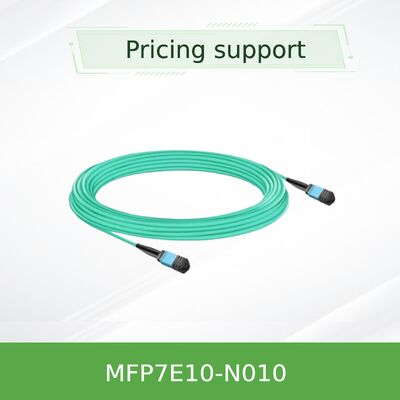

Оптоволоконный кабель NVIDIA Mellanox MFP7E10-N010 длиной 10 м, MPO-12/APC, многомодовый – тип B, кроссовер, 8 волокон, OM4
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N010 (980-9I57X-00N010) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Технология: | Infiniband |
|---|---|---|---|
| Тип: | Пассивный оптоволоконный кабель | Длина кабеля: | 10 метров |
| Модель: | MFP7E10-N010 (980-9I57X-00N010) | Имя: | Пассивный волоконно-оптический кабель Mellanox AOC MFP7E10-N010 MMF MPO12 APC на MPO12 APC 10 м |
| Ключевое слово: | Cable Mellanox | ||
| Выделить: | Оптоволоконный кабель Mellanox MPO-12,Многомодовый кроссоверный кабель OM4,8-жильный кабель Mellanox типа B |
||
Характер продукции
NVIDIA MFP7E10-N010 10m MPO-12/APC Мультимодный волоконно-оптический кабель
Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.
- MPO-12/APC женская на MPO-12/APC женская, 8-волоконная кроссоверная конфигурация типа B
- 10-метровая длина с диаметром 3,0 мм, LSZH аква куртка (OM4 мультимод)
- Поддерживает 800Gb/s двухпортовые OSFP и 400Gb/s OSFP/QSFP112 приемопередатчики
- Угловой физический контакт (APC) 8° полировка для минимального отражения на спине
- Потеря вставки ≤ 0,35 + 0,0004*L dB, потеря возврата ≥ 35dB
Характеристики
- 8-волокнистый кроссовер типа B:Волокно 1 соединяется с волокном 12 на противоположном конце, обеспечивая правильное выравнивание Tx-to-Rx на каждом выпрямлении передатчика.
- По-польски:8-градусная угловая конечная поверхность уменьшает отражения назад, что имеет решающее значение для целостности сигнала при 100G PAM4 на полосу.
- OM4 Мультимодное волокно:Волокна 50/125 мкм, оптимизированные для 10-метрового диапазона с низкой потерей вставки; водонепроницаемость для легкой идентификации.
- ЛСЖХ Джакет:Низкий уровень дыма и нулевой галоген для повышения безопасности в среде центра обработки данных.
- Строгое тестирование:100% потерь при вставке и возврате, проверенные на надежное выполнение снаружи.
Технологии и стандарты
MFP7E10-N010 соответствуетIEC 61754-7(семья разъемов MPO),GR-1435, иANSI/TIA/EIA 604-5Он использует8 активных мультимодных волокон (50/125μm OM4)сAPC 8° полировкаКроссоверная проводка типа B обеспечивает правильное выравнивание Tx-Rx.InfiniBand NDR, 400GbE и NVLinkпротоколы при использовании с совместимыми оптическими модулями (MMA4Z00-NS, MMA1Z00-NS).
Принцип работы: оптический перекресток с APC
В двухпортовом приемнике OSFP 800G два 4-полосных оптических интерфейса передают и принимают по отдельным волокнам.Волокно 1 в конце А соединяется с волокном 12 в конце ВЭто гарантирует, что передающий лазер из первой полосы выровняется с фотодетектором из двенадцатой полосы в дальнем конце.8° угловой полировки (APC) направляет любой отраженный свет от лазерной полости, предотвращая искажение сигнала и поддерживая низкие уровни ошибок бит на 100G PAM4 на полосу.
Приложения и развертывание
- Квант-2 переключатель на переключатель:Подключайте двухпортовые коммутаторы OSFP 800G на расстоянии до 10 метров.
- Переключиться на ConnectX-7/BlueField-3:Ссылка ToR переключается на адаптеры 400G (OSFP или QSFP112).
- Ткани NVLink:Оптическое соединение для кластеров GPU с использованием NVLink через волоконное излучение.
- Гипермасштабные ЦОДы:Оптические соединения короткого радиуса действия с панелями.
Технические спецификации и варианты заказа
| Модель | Длина | Тип соединителя | Количество волокон | Тип волокна | Куртка | Потеря вставки |
|---|---|---|---|---|---|---|
| MFP7E10-N010 | 10 м | MPO-12/APC самка | 8 активных + 4 неактивных | OM4 (50/125μm) | Aqua LSZH, 3,0 мм | ≤ 0,39 дБ |
| MFP7E10-N005 | 5 м | MPO-12/APC самка | 8 активных | OM3/OM4 | Aqua LSZH | ≤ 0,35 дБ |
| MFP7E10-N050 | 50 м | MPO-12/APC самка | 8 активных | ОМ4 | Aqua LSZH | ≤ 0,37 дБ |
Примечание: рабочая температура от 0°C до 70°C, хранение от -40°C до 85°C. Минимальный радиус изгиба 30 мм. Кроссовер типа B согласно IEC 61754-7.
Преимущества и отличительные черты
- против медных кабелей:Более длинный охват (10 м) с меньшим весом, лучшим воздушным потоком и иммунитетом к EMI.
- По-польски:Высокая потеря возврата (≥35 дБ) по сравнению с UPC, критическая для 100G-PAM4 ссылок.
- Кроссовер типа B:Совместимость plug-and-play с NVIDIA-передатчиками без необходимости ручного перекрестного перехода.
- ОМ4 производительность:Оптимизирован для охвата 10 м с минимальными потерями вставки, поддерживая будущие обновления 800G.
Обслуживание и поддержка
Мы предлагаем круглосуточные технические консультации, услуги RMA и поддержку проектирования кабельной инфраструктуры.Доступные индивидуальные длины для объемных заказовНаш инвентарь обеспечивает отправку в тот же день для товаров на складе. Поддержка до продажи для проверки совместимости передатчика доступна.
Часто задаваемые вопросы (FAQ)
Вопрос: С какими передатчиками совместим этот кабель?
А:Он предназначен для оптических модулей NVIDIA MMA4Z00-NS (двойной порт OSFP DR8), MMA4Z00-NS400 (OSFP) и MMA1Z00-NS400 (QSFP112), используемых в ConnectX-7 и BlueField-3.
Вопрос: Могу ли я использовать этот кабель с разъемами MPO/UPC?
А:Нет. Коннекторы APC (угловые) и UPC (ультраполированные) имеют разные конечные поверхности и не сочетаются правильно.
Вопрос: В чем разница между кабелями типа В и прямыми?
А:Кроссовер типа B (волокно 1 - 12) совпадает с выпрямлением оптических приемопередатчиков, где полоса 1 передатчика выстраивается с полосой 12 приемника в дальнем конце.Прямые кабели (тип А) предназначены для других применений, таких как параллельная оптика с одинаковой расположением булавок.
Вопрос: Этот кабель совместим с 400G Ethernet?
А:Да, он поддерживает 400GBASE-SR8 и 800GBASE-SR8 при использовании с соответствующими оптическими модулями 400G/800G.
Вопрос: Каков минимальный радиус изгиба при установке?
А:Минимальный радиус изгиба 30 мм в любом месте кабеля. Избегайте резких изгибов вблизи соединителей.
Предупреждения и инструкции по обращению
- Очистить перед применением:Всегда очищайте соединители MPO с помощью соответствующих очистителей с одним щелчком мыши, прежде чем вставка вызовет ошибку ссылки.
- Покрышки для пыли:Сохраняйте защитные колпачки до момента установки; хранить колпачки для будущего использования.
- Повышение осведомленности о СЭД:Хотя кабель является пассивным, он подключается к чувствительным к ESD приемопередатчикам с помощью заземленных запястьев.
- Радиус изгиба:Не превышайте радиус изгиба 30 мм; избегайте напряжения на соединителях.
- СовместимостьПроверьте тип передатчика (APC vs UPC) перед заказом. Этот кабель предназначен только для APC.
