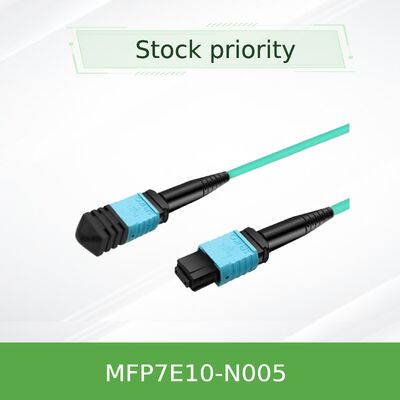

NVIDIA mellanox MFP7E10-N005 50м MPO-12/APC Мультимодный волоконный кабель 8 волоконного типа-B для 800G/400G

Высокопроизводительный 5-метровый многомодовый оптоволоконный кабель MPO-12/APC — MPO-12/APC с 8 активными волокнами, разработанный для оптических трансиверов OSFP с двумя портами 800G и QSFP112 400G в межсоединениях центров обработки данных InfiniBand NDR и 400GbE.

• Разъем MPO-12/APC (розетка) — MPO-12/APC (розетка), 8-волоконная конфигурация с перекрестным соединением типа B
• Длина 5 метров, диаметр 3,0 мм, оболочка LSZH цвета аква (многомодовый OM3/OM4)
• Поддерживает трансиверы OSFP с двумя портами 800 Гбит/с и OSFP/QSFP112 400 Гбит/с
• Полировка APC (Angled Physical Contact) под углом 8° для минимального обратного отражения
• Вносимые потери ≤0,35 дБ + 0,0004 x L, возвратные потери ≥35 дБ

• 8-волоконное перекрестное соединение типа B: Волокно 1 соединяется с волокном 12 на противоположном конце — правильное выравнивание для оптических трансиверов.
• Полировка APC: Торцевая поверхность, отполированная под углом 8°, уменьшает обратные отражения, обеспечивая целостность сигнала для высокоскоростной модуляции PAM4.
• Многомодовый OM3/OM4: Волокна 50/125 мкм с аква-оболочкой; оптимизированы для коротких соединений 400G/800G на расстоянии до 50 м.
• Оболочка LSZH: Материал с низким дымовыделением и нулевым содержанием галогенов для безопасности в центрах обработки данных.
• Строгое тестирование: 100% тестирование на вносимые потери и возвратные потери для надежной работы «из коробки».

MFP7E10-N005 соответствует стандартам IEC 61754-7 (семейство разъемов MPO), GR-1435 и ANSI/TIA/EIA 604-5. Использует 8 активных многомодовых волокон (50/125 мкм) с полировкой APC под углом 8°. Перекрестное соединение типа B обеспечивает правильное выравнивание Tx-to-Rx в соответствии с распиновкой трансивера. Подходит для протоколов InfiniBand NDR, 400GbE и NVLink при использовании с совместимыми оптическими модулями (MMA4Z00-NS, MMA1Z00-NS).

В трансивере OSFP 800G с двумя портами два 4-полосных оптических интерфейса передают и принимают данные по отдельным волокнам. MFP7E10-N005 использует схему перекрестного соединения типа B: волокно 1 на конце A соединяется с волокном 12 на конце B, волокно 2 с волокном 11 и т. д. Это гарантирует, что передающий лазер от канала 1 выравнивается с фотодетектором канала 12 на дальнем конце. Полировка под углом 8° (APC) направляет любой отраженный свет в сторону от лазерной полости, предотвращая искажение сигнала и поддерживая низкий коэффициент ошибок по битам при скорости 100G PAM4 на канал.

• Quantum-2: коммутатор-коммутатор: Соединение коммутаторов OSFP 800G с двумя портами на расстоянии до 5 м.
• Коммутатор к ConnectX-7/BlueField-3: Соединение коммутаторов ToR с адаптерами 400G (OSFP или QSFP112).
• Сети NVLink: Оптическое межсоединение для кластеров GPU с использованием NVLink по оптоволокну.
• Гипермасштабируемые центры обработки данных: Короткие оптические линии от стойки к стойке с коммутационными панелями.

Примечание: Рабочая температура от 0°C до 70°C, температура хранения от -40°C до 85°C. Минимальный радиус изгиба 30 мм. Перекрестное соединение типа B согласно IEC 61754-7.

• По сравнению с медными кабелями: Большая дальность (от 5 м до 50 м) при меньшем весе и лучшем воздушном потоке в стойках.
• Полировка APC: Превосходные возвратные потери (≥35 дБ) по сравнению с UPC, критически важные для линий 100G-PAM4.
• Перекрестное соединение типа B: Совместимость «подключи и работай» с трансиверами NVIDIA — не требуется ручное перекрестное соединение.
• Оболочка LSZH: Повышенная безопасность в центрах обработки данных; снижает выделение токсичных паров в случае пожара.

Мы предлагаем круглосуточные технические консультации, услуги RMA и поддержку в проектировании кабельной инфраструктуры. Каждый MFP7E10-N005 имеет 1-летнюю гарантию и 100% заводское тестирование. Возможны индивидуальные длины для оптовых заказов. Наш склад обеспечивает отправку в тот же день для товаров в наличии. Доступна предпродажная поддержка для проверки совместимости трансиверов.

О: Он разработан для оптических модулей NVIDIA MMA4Z00-NS (OSFP DR8 с двумя портами), MMA4Z00-NS400 (OSFP) и MMA1Z00-NS400 (QSFP112), используемых в ConnectX-7 и BlueField-3.

О: Нет. Разъемы APC (с углом) и UPC (с ультраполировкой) имеют разные торцевые поверхности и не будут правильно соединяться — всегда используйте APC с APC.

О: Перекрестное соединение типа B (волокно 1 к 12) соответствует распиновке оптических трансиверов, где передающий канал 1 выравнивается с приемным каналом 12 на дальнем конце. Прямые кабели (типа A) предназначены для других приложений, таких как параллельная оптика с такой же схемой расположения контактов.

О: Да, он поддерживает 400GBASE-SR8 и 800GBASE-SR8 при использовании с соответствующими оптическими модулями 400G/800G.

О: Минимальный радиус изгиба составляет 30 мм в любом месте кабеля. Избегайте резких изгибов вблизи разъемов.

• Очистка перед использованием: Всегда очищайте разъемы MPO с помощью соответствующих одношаговых очистителей перед вставкой — загрязнение вызывает ошибки в линии.
• Защитные колпачки: Держите защитные колпачки до момента установки; сохраняйте колпачки для дальнейшего использования.
• Осведомленность об ЭСП: Хотя кабель пассивен, он подключается к трансиверам, чувствительным к ЭСП — используйте заземленные запястные ремешки.
• Радиус изгиба: Не превышайте радиус изгиба 30 мм; избегайте натяжения на разъемы.
• Совместимость: Проверьте тип трансивера (APC или UPC) перед заказом — этот кабель только APC.
