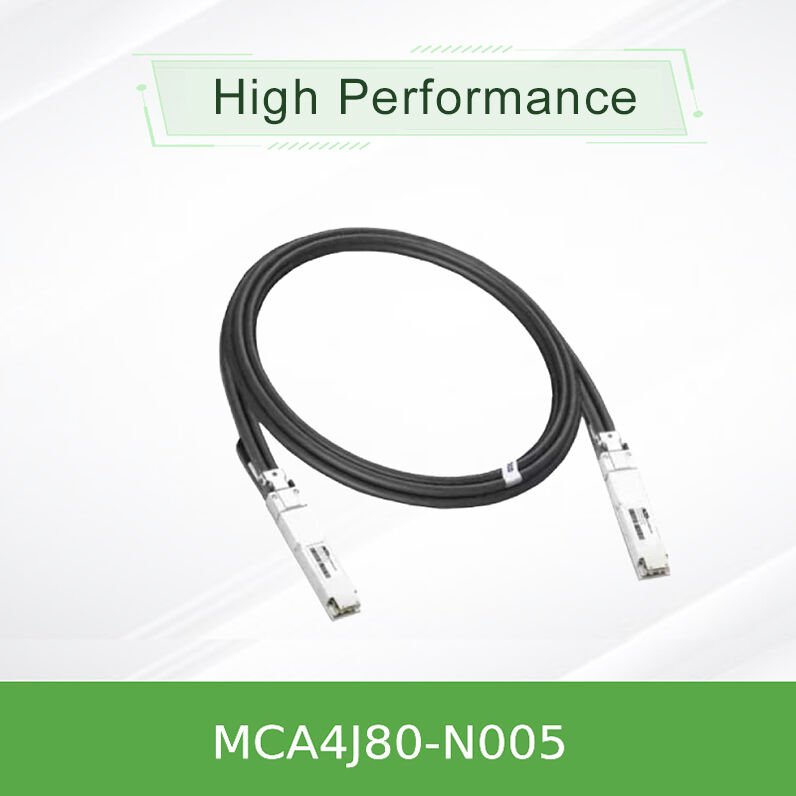

Mellanox NVIDIA MCA4J80-N005 800Gb/s Двойной порт OSFP активный медный кабель 5m ACC для NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s Двухпортовый OSFP активный медный кабель (ACC)

Высокопроизводительный 5-метровый активный медный кабель для NDR InfiniBand и 400G Ethernet, обеспечивающий совокупную пропускную способность 800Gb / s через OSFP с двумя портами до 2x OSFP соединений с ультранизкой задержкой и 1.Потребление энергии 5 Вт на конец.

• 800Gb/s двойной порт OSFP до 2x400Gb/s OSFP (прорыв) активный медный кабель
• На основе 8 каналов модуляции 100G-PAM4 на один конец
• 5-метровая дальность с использованием проводников 26AWG с интегрированным эквалайзером IC
• Потребление энергии: всего 1,5 Вт максимум на один конец.
• Горячая подключаемая, соответствующая требованиям RoHS, LSZH-костюм, интерфейс управления SFF-8636

Характеристики

• Пропускная способность 800 Гбит/с:Дизайн OSFP с двумя портами, поддерживающий полный NDR InfiniBand или 400G Ethernet (2x400G).
• Технология активной меди:Встроенный эквалайзер IC расширяет охват до 5 м при сохранении сверхнизкой задержки и мощности 1,5 Вт.
• Протокол Агностик:Фирм-программное обеспечение автоматически обнаруживает InfiniBand или Ethernet; работает с коммутаторами Quantum-2 и Spectrum-4.
• Оптимальная целостность сигнала:Каждая длина настроена для уменьшения шума и отражения; 26AWG для варианта 5 м.
• Строгое испытание производства:Обеспечивает надёжность и производительность.

Технологии и стандарты

MCA4J80-N005 основан наOSFP MSA Rev. 1.12и применения8 каналов 100G-PAM4Он включает в себяактивный эквалайзер ICEEPROM обеспечивает идентификацию продукта через I2C (SFF-8636).InfiniBand NDRи400GbEСоответствует требованиям RoHS, LSZH и HF (бесгалогенные) PCB.

Рабочий принцип: Уравнение активной меди

В отличие от пассивных DAC-кабелей, MCA4J80-N005 интегрирует в каждый разъем OSFP низкомощный эквалайзерный интерфейс.Для модели 5 мДля уменьшения сопротивления используются более толстые провода 26AWG, а эквалайзер переформатирует глазную диаграмму 100G-PAM4 как на конце передатчика, так и на конце приемника.Результатом является связь, которая ведет себя электрически как гораздо более короткий кабель, достигая 800 Гбит/с с BER значительно ниже спецификации при рассеивании только 1,5 Вт на конец.

Приложения и развертывание

• Квант-2 переключатель на переключатель:Подключите два коммутатора InfiniBand 800 Гбит/с на расстоянии до 5 м.
• Переключиться на DGX H100:Идеально подходит для подключения коммутаторов Quantum-2 ToR к системам NVIDIA DGX H100.
• Центры обработки данных Ethernet:Спектр-4 400G переключательная взаимосвязь или сервер-лист.
• Стеллажи высокой плотности:Краткосрочное внутрирельсовое кабельное соединение с минимальной задержкой.

Технические спецификации и варианты заказа

Примечание: для DGX H100 доступны варианты с плоской вершиной и с плоской вершиной до плавников (MCA4J80-N003-FLT, MCA4J80-N003-FTF).и включают серийный интерфейс I2C.

Преимущества и отличительные черты

• против пассивного DAC:Расширяет охват до 5 м (пассивно ограничивается ~3 м) без значительного увеличения задержки или мощности.
• против активной оптики (AOC):Более низкая стоимость, более низкая мощность (1,5 Вт против ~ 3-5 Вт) и отсутствие очистки / обслуживания оптических интерфейсов.
• Гибкость протокола:Единый SKU работает как для InfiniBand, так и для Ethernet; протокол автоматического обнаружения.
• Настроенная целостность сигнала:Разработан для NDR, требующих 100G-PAM4 с минимальными отражениями.

Обслуживание и поддержка

Мы предлагаем круглосуточные технические консультации, услуги RMA и поддержку проектирования кабельной инфраструктуры.Размеры и маркировка, доступные для объемных заказовНаш инвентарь обеспечивает доставку товаров в тот же день.

Часто задаваемые вопросы (FAQ)

Вопрос: Могу ли я использовать MCA4J80-N005 с коммутаторами Ethernet 400G?

А:Да. Кабель автоматически обнаруживает протокол; при подключении к коммутатору 400G Spectrum-4 он работает как 2x400GbE. Для InfiniBand Quantum-2 он работает как NDR с двойным портом 800Gb / s.

В: В чем разница между ACC и пассивным DAC?

А:ACC включает в себя эквалайзер IC внутри разъема для переформатирования сигнала, позволяя более длинные расстояния (до 5 м) на 800G.Пассивный DAC не имеет активных компонентов и ограничен примерно 2-3 м на этих скоростях.

Вопрос: Этот кабель требует какой-либо конфигурации?

А:EEPROM обеспечивает идентификацию, и хост автоматически устанавливает связь согласно протоколу.

Вопрос: Какой минимальный радиус изгиба для установки?

А:Для модели длиной 5 м (26AWG) радиус одного изгиба составляет 44,5 мм (5x диаметра).Избегайте резких изгибов вблизи соединителя (радиус изгиба сборки 10x диаметр).

Вопрос: Этот кабель совместим с системами DGX H100?

А:Да, для DGX H100 мы рекомендуем варианты с плоской вершиной или с плоской вершиной (MCA4J80-N003-FLT / -FTF), которые предназначены для конкретного интерфейса шасси.Стандарт N005 работает для подключения переключателя к переключателю.

Предупреждения и инструкции по обращению

• Чувствительность ESD:Используйте заземленные запястья при вставке в клетки OSFP.
• Радиус изгиба:Никогда не сгибайте кабель более чем в 5 раз больше внешнего диаметра (44,5 мм для N005) во время установки; поддерживайте 10 раз для повторного сгибания.
• Рабочая температура:Обеспечивать температуру окружающей среды в пределах 0°C−70°C. Превышение предельных значений может снизить производительность эквалайзера.
• Соответствие:Это устройство класса А. В жилых районах оно может вызывать помехи.
• Хранение:Хранить в чистой, сухой среде при температуре от -40 до 85°C. Избегайте дробления или нагрузки кабеля.
