NVIDIA MFS1S00-H020V 20m QSFP56 200 Гбит/с активный оптический кабель | AOC большой дальности для InfiniBand HDR и сетей 200GbE
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S00-H020V |
| Документ: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Технология: | Infiniband |
| Скорость передачи данных: | До 200 ГБ/с | Тип разъема: | КСФП56 |
| IBTA: | IB HDR | Модуляция: | 4x 50Gb/s PAM4 |
| Скорость: | До 200 ГБ/с | Длина: | 20 м |
| Продукт: | MFS1S00-H020V | ||
| Выделить: | Оптический кабель NVIDIA QSFP56 200 Гбит/с,Кабель AOC Mellanox большой дальности,Сетевой кабель InfiniBand HDR 200GbE |
||
Характер продукции

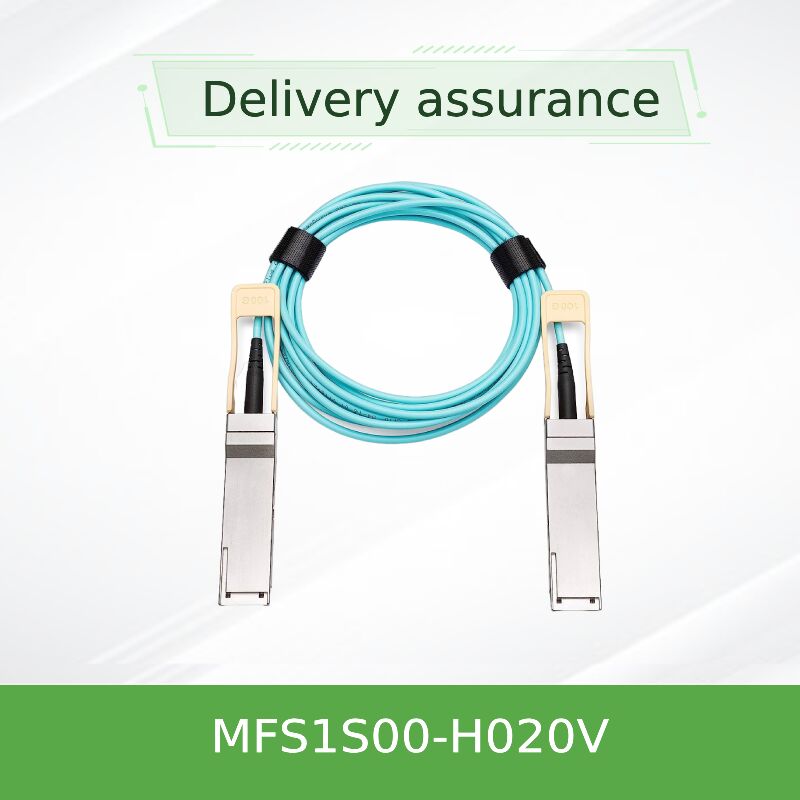

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Активный оптический кабель
AOC большой дальности для сетей InfiniBand HDR и 200GbE
Ключевое ценностное предложение
Этот 20-метровый активный оптический кабель разработан для сценариев центров обработки данных, требующих как высокой пропускной способности (200 Гбит/с), так и увеличенной физической дальности. Он обеспечивает полное оптическое соединение по принципу «подключи и работай», которое надежно охватывает расстояния, намного превышающие возможности пассивных медных решений, при этом интегрируя регенерацию сигнала и комплексный мониторинг работоспособности для обеспечения непоколебимой стабильности соединения на критических сетевых путях.
- Работа на увеличенном расстоянии 20 метров:Уверенно подключайте оборудование через проходы или удаленные стойки без ухудшения сигнала.
- Интегрированная гарантия производительности:Встроенная синхронизация и эквализация компенсируют потерю сигнала на расстоянии.
- Гибкость двойного протокола:Готов к высокопроизводительному InfiniBand HDR и стандартному 200 Gigabit Ethernet.
- Проактивный мониторинг работоспособности:Цифровая диагностика обеспечивает информацию о состоянии соединения и компонентов в режиме реального времени.
Обзор продукта и позиционирование
NVIDIA MFS1S00-H020V — это 20-метровый активный оптический кабель (AOC), разработанный для решения проблемы подключения высокоскоростного оборудования 200 Гбит/с на умеренных расстояниях в центре обработки данных. Благодаря встроенным оптическим приемопередатчикам QSFP56 на обоих концах это решение InfiniBand большой дальности устраняет сложность и потенциальные точки отказа, связанные с отдельными приемопередатчиками и волоконными перемычками. Это оптимальный выбор для соединения коммутаторов в распределенной структуре или подключения вычислительных стоек к коммутаторам агрегации, когда стандартная сетевая карта (NIC) и коммутатор разделены расстоянием 10–20 метров.

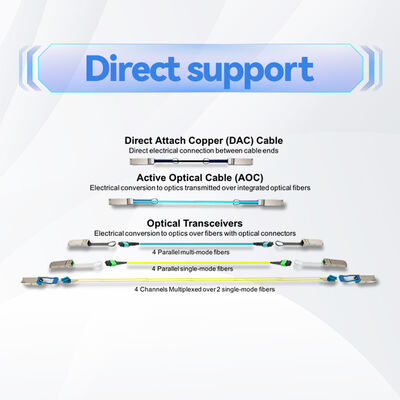

Почему этот 20-метровый AOC отличается
В отличие от более коротких кабелей или пассивных решений, MFS1S00-H020V специально разработан для «расширенного среднего расстояния» — слишком большого для экономичной пассивной меди, но короче, чем необходимо для традиционной оптики дальней связи. Его активная конструкция надежно поддерживает полную производительность 200 Гбит/с на всем этом диапазоне.
Определение атрибутов продукта
- Форм-фактор и длина: Сборка интегрированного кабеля QSFP56-to-QSFP56, 20 метров.
- Скорость передачи данных и модуляция: 200 Гбит/с в совокупности через 4 полосы PAM4 по 50G в каждом направлении.
- Поддержка протоколов: InfiniBand HDR 200GBASE-SR4 Ethernet
- Характеристики питания: Один источник питания 3,3 В; ~5,0 Вт типичная мощность на конец.
- Эксплуатационная надежность: Рабочая температура: от 0°C до 70°C; минимальный радиус изгиба: 30 мм.
- Интеллектуальность: Полный интерфейс управления SFF-8636 с цифровым диагностическим мониторингом (DDM) для напряжения, температуры, смещения TX и оптической мощности (Tx и Rx на полосу).
Полные технические характеристики
| Технический параметр | Спецификация для MFS1S00-H020V |
|---|---|
| Номер детали производителя | MFS1S00-H020V |
| Описание продукта | Сборка активного оптического кабеля QSFP56 200 Гбит/с |
| Общая длина кабеля | 20 метров |
| Номинальная скорость передачи данных | 200 гигабит в секунду (Гбит/с) |
| Поддерживаемые сетевые стандарты | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Сигнальная модуляция | PAM4 (53,125 Гбод на полосу) |
| Интерфейс разъема (двусторонний) | QSFP56, соответствует SFF-8665 |
| Максимальная расчетная дальность (OM4 MMF) | До 100 метров (используется 20 м) |
| Требования к электропитанию | 3,3 В постоянного тока |
| Типичное рассеивание мощности | 5,0 Вт (на конец, все полосы активны с синхронизацией) |
| Допустимая температура корпуса | от 0°C до +70°C (рабочая) |
| Диагностические возможности | Полный DDM по SFF-8636 (температура, напряжение, мощность Tx/смещение, мощность Rx) |
| Минимальный статический радиус изгиба | 30 миллиметров |
| Основные соответствия и безопасность | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser Class 1 |
Примечание: Доступно в диапазоне длин от 3 м (H003V) до 100 м (H100V) для точного соответствия дальности.

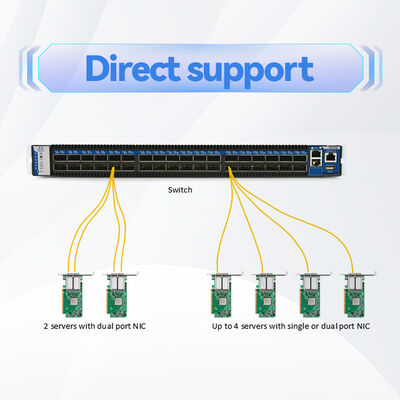

Сценарии целевого развертывания
- Соединения коммутаторов через проход: Соединение коммутаторов leaf в одном ряду стойки с коммутаторами spine в другом ряду в том же зале центра обработки данных.
- Распределенные пулы вычислений/хранилища: Подключение высокопроизводительных серверов или массивов хранения, расположенных на расстоянии нескольких стоек друг от друга в кластере HPC или AI.
- Архитектуры End-of-Row (EoR): Подключение серверов в стойке к централизованному коммутатору EoR, который может находиться на расстоянии 15–20 метров.
- Проекты консолидации центров обработки данных: Взаимосвязь оборудования в устаревших пространствах центров обработки данных на этапах миграции или расширения.
- Высокодоступные соединения: Установление расширенных резервных путей в сетевых структурах, где изменчивость длины соединения является фактором.
Технические часто задаваемые вопросы
В1: Какова фактическая потеря сигнала на расстоянии 20 метров и как AOC компенсирует ее?
О: Многомодовое волокно демонстрирует затухание (обычно ~3 дБ/км). На расстоянии 20 м собственные потери минимальны, но другие факторы, такие как потери в разъемах и модальная дисперсия, могут ухудшить качество сигнала. Встроенная функция синхронизации AOC активно восстанавливает тактовую частоту и данные, эффективно «восстанавливая» чистый цифровой сигнал на приемнике, преодолевая эти искажения.
В2: Могу ли я использовать один конец этого AOC с портом QSFP56, а другой — с портом QSFP-DD через адаптер?
О: Кабель имеет фиксированные разъемы QSFP56. Физически его можно подключить к порту QSFP-DD, только если этот порт использует пассивную адаптерную клетку QSFP56-to-QSFP-DD. Однако совместимость по электрическим параметрам и протоколу (200 Гбит/с) между портом QSFP-DD хост-устройства и AOC должна быть проверена у поставщика системы.
В3: Как потребляемая мощность соотносится с использованием двух отдельных оптических приемопередатчиков и пассивного кабеля?
О: Общая мощность сопоставима или немного оптимизирована. Типичный оптический приемопередатчик 200G QSFP56 потребляет ~3,5–4 Вт. Два будут потреблять 7–8 Вт плюс мощность ASIC коммутатора для управления внешней оптоволоконной линией. Этот AOC потребляет ~10 Вт в общей сложности (5 Вт на конец), предлагая оптимизированное, часто более энергоэффективное решение за счет интеграции драйверов.
В4: Подходит ли оболочка кабеля для прокладки в верхних лотках или под фальшполами?
О: Да, кабель имеет прочную, гибкую оболочку, предназначенную для стандартных путей управления кабелями в центре обработки данных, включая верхние лотки и подпольные среды. Всегда соблюдайте минимальный радиус изгиба во время установки.
В5: Что делать, если DDM сообщает об аварийном сигнале «Rx Power Low»?
О: Это указывает на низкую принимаемую оптическую мощность. Сначала проверьте и очистите разъемы QSFP56 как на AOC, так и на клетках хост-оборудования. Если сигнал тревоги сохраняется, осмотрите трассу кабеля на наличие резких изгибов или повреждений. Сигнал тревоги обеспечивает раннее предупреждение до сбоя соединения, что имеет решающее значение для поддержания бесперебойной работы в сетях, использующих высокопроизводительные сетевые карты.
Основные примечания по обработке и установке
- Проверка перед установкой: Убедитесь, что клетки QSFP56 и прошивка хост-оборудования поддерживают AOC 200 Гбит/с. Проверьте достаточный тепловой и энергетический бюджет в конструкции системы.
- Меры предосторожности при электростатическом разряде (ESD): Обращайтесь с кабелем, используя методы защиты от ESD, особенно при установке или извлечении из работающего оборудования.
- Прокладка и снятие нагрузки: Для 20-метрового прогона тщательно спланируйте трассу, чтобы избежать натяжения, сжатия или крутых изгибов. Используйте соответствующие кабельные стяжки (предпочтительно Velcro) и обеспечьте снятие нагрузки возле разъемов.
- Процедура горячего подключения: Кабель поддерживает горячее подключение. Вставляйте и извлекайте разъемы ровно и плотно, используя прилагаемый фиксатор/язычок. Подождите несколько секунд, пока соединение инициализируется и стабилизируется.
- Экологические характеристики: Соблюдайте указанные диапазоны рабочих температур и влажности. Не подвергайте кабель воздействию прямых влаги или коррозионных элементов.
