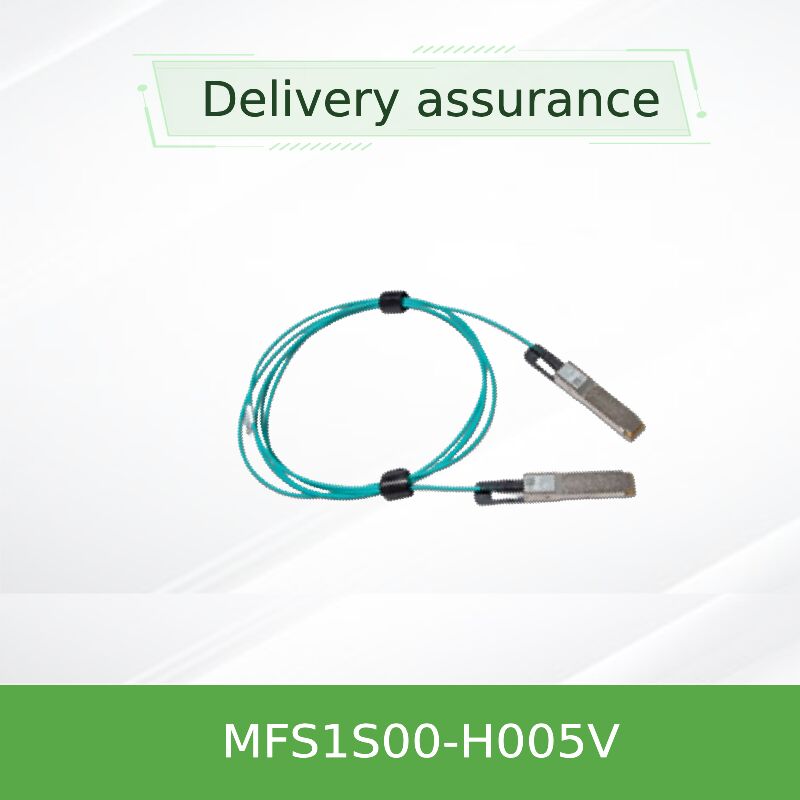

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Активный оптический кабель для InfiniBand HDR и 200GbE

Модель продукта:MFS1S00-H005V |Основные ключевые слова:активный оптический кабель, AOC, кабель QSFP56, InfiniBand 200 Гбит/с, кабель 200GbE

NVIDIA MFS1S00-H005V — 5-метровая модель премиум-класса.Активный оптический кабель (AOC)предназначен для высокопроизводительных межсоединений центров обработки данных. Этот кабель объединяет электрические интерфейсы QSFP56 на обоих концах со встроенными оптическими приемопередатчиками на базе VCSEL, что устраняет необходимость в отдельной подключаемой оптике. Он поддерживает скорость передачи данных 200 Гбит/с с использованием протоколов InfiniBand HDR (высокая скорость передачи данных) и 200 Gigabit Ethernet. Это решение особенно ценно для подключения таких коммутаторов, как NVIDIA SN3700 и SN4600, или для соединения серверов, оснащенных современнымисетевые карты (NIC-карты)на расстояниях, где пассивные кабели терпят неудачу.

Этот сертификат AOC построен на основе стандартных отраслевых технологий, обеспечивающих совместимость, надежность и высокую производительность.

• Оптический двигатель:Многомодовые трансиверы на базе VCSEL (лазер поверхностного излучения с вертикальной резонацией).
• Электрический интерфейс:Полностью совместим с QSFP56 MSA (SFF-8665) и интерфейсом управления (SFF-8636).
• Кодирование данных:Модуляция PAM4 для высокой спектральной эффективности и поддержки скорости передачи данных до 53,125 Гбит/с на полосу.
• Управление и диагностика:Комплексный интерфейс I2C, совместимый с SFF-8636, для DDM, управления и мониторинга состояния.
• Согласие:Соответствует спецификациям HDR торговой ассоциации InfiniBand (IBTA), RoHS и имеет основные сертификаты безопасности и электромагнитной совместимости (CE, FCC, CB).

MFS1S00-H005V работает как полностью интегрированная система электрооптического преобразования. С электрической стороны хост-система (переключатель илисетевая карта) отправляет четыре полосы высокоскоростных электрических сигналов в разъем QSFP56 AOC. Внутри модуля кабеля эти сигналы преобразуются (пересинхронизируются, выравниваются), а затем управляются четырьмя лазерами VCSEL, преобразуя их в оптические сигналы. Эти оптические сигналы проходят через четыре встроенных многомодовых волокна на расстояние 5 метров. На принимающей стороне другой интегрированный модуль, содержащий фотодетекторы, преобразует оптические сигналы обратно в электрические сигналы, которые снова преобразуются и корректируются по времени перед представлением принимающему хосту. Эта активная конструкция «все в одном» решает внутренние проблемы целостности сигнала, что делает ее надежной и простой системой «подключи и работай».сертификат соответствиярешение по сравнению с пассивными кабельными сборками, которые полностью полагаются на хост-трансиверы.

• Кластеры высокопроизводительных вычислений (HPC):Межсоединения с малой задержкой для фабрик InfiniBand HDR, соединяющих вычислительные узлы и узлы хранения данных.
• Инфраструктура AI/ML:Высокоскоростные каналы связи между серверами графического процессора и конечными/позвоночными коммутаторами в обучающих кластерах машинного обучения.
• Соединения коммутатора центра обработки данных:Подключение NVIDIA SN3700, SN4600 или других совместимых коммутаторов через 200GbE.
• Соединение между сервером и коммутатором:Идеально подходит для подключения серверов с высокой скоростьюсетевые карты(например, ConnectX-6 или ConnectX-7 в режиме 200G) к коммутаторам, устанавливаемым на верхнюю часть стойки.
• Развертывания с расширенным охватом:Замена пассивных медных ЦАП в сценариях, требующих расстояния более 3–4 метров с превосходной целостностью сигнала.

Другие доступные длины: 3 м (H003V), 10 м (H010V), 15 м (H015V), 20 м (H020V), 30 м (H030V), 50 м (H050V), 100 м (H100V).

• Превосходный охват по сравнению с пассивными ЦАП:Этотактивный оптический кабельнадежно достигает расстояний 5 метров и более с превосходной целостностью сигнала, где пассивные медные кабели прямого подключения (DAC) часто сталкиваются со значительными ограничениями производительности.
• Интегрированное решение для простоты:Объединяет трансиверы и кабели в одном блоке, уменьшая количество точек отказа, упрощая закупки и устраняя проблемы совместимости между отдельными оптическими и оптоволоконными кабелями.
• Мощность и тепловая эффективность:При мощности примерно 5 Вт на каждом конце он предлагает экономичное решение для высокоскоростных каналов, помогая управлять бюджетом мощности центра обработки данных.
• Надежная диагностика:Комплексные возможности DDM предоставляют инструменты упреждающего мониторинга и устранения неполадок, недоступные с базовыми пассивными кабелями, повышая надежность сети и упрощая обслуживание инфраструктуры с использованием дорогостоящихсетевые карты.

Мы предоставляем полный спектр услуг для поддержки развертывания высокоскоростных межсетевых соединений.

• Гарантия:Подкреплено стандартной гарантией NVIDIA на продукцию для обеспечения качества.
• Инвентаризация и доставка:MFS1S00-H005V доступен на нашем обширном складе стоимостью в несколько миллионов долларов для быстрого выполнения заказов и доставки.
• Техническая консультация:Наша команда экспертов предоставляет рекомендации по совместимости систем, передовым методам развертывания и интеграции с коммутаторами исетевые карты.
• Послепродажная поддержка:Круглосуточная служба поддержки клиентов и техническая поддержка по любым вопросам, связанным с установкой или эксплуатацией.
• Глобальная логистика:Мы обеспечиваем точную и своевременную доставку клиентам по всему миру, используя более чем десятилетний опыт логистики.

В1: В чем разница между этим AOC и пассивным ЦАП или оптоволоконным кабелем с отдельными приемопередатчиками?
А:Ансертификат соответствиянапример, MFS1S00-H005V имеет оптические приемопередатчики, постоянно встроенные в концы кабеля, образующие единое устройство, подключаемое по принципу «включай и работай». Пассивный ЦАП полностью медный и имеет ограниченный радиус действия. Для оптоволоконного кабеля с отдельными трансиверами необходимо приобрести и использовать три отдельных компонента (два трансивера + один кабель). AOC упрощает развертывание и гарантирует производительность.

Вопрос 2. Совместим ли этот кабель с портами 100 Gigabit Ethernet (100GbE)?
А:В первую очередь он рассчитан на скорость 200 Гбит/с. Однако с помощью функции выбора скорости через интерфейс управления его можно настроить для работы на более низкой скорости, совместимой с некоторыми системами 100GbE (с использованием кодирования NRZ). Совместимость необходимо проверять с конкретным коммутатором илисетевая карта.

В3: Какую диагностическую информацию я могу прочитать с этого кабеля?
А:Через интерфейс I2C (SFF-8636) вы можете отслеживать параметры в реальном времени, включая: температуру, напряжение питания, ток смещения TX, выходную мощность TX и входную мощность RX для всех четырех линий. Также реализованы пороги тревоги и предупреждения.

В4: Каков минимальный радиус изгиба кабеля?
А:Минимальный радиус изгиба в любом месте кабеля составляет 30 мм (приблизительно 1,2 дюйма). Если его сгибать сильнее, можно повредить внутренние волокна и ухудшить производительность.

В5: Означает ли буква «V» в номере детали (H005V) что-то конкретное?
А:Буква «V» в номере детали обычно указывает на поддержку VPI (Virtual Protocol Interconnect), то есть кабель способен поддерживать протоколы InfiniBand и Ethernet, что соответствует его возможностям HDR 200 Гбит/с и 200GbE.

• Защита от ЭСР:Несмотря на то, что кабельная сборка надежна, всегда соблюдайте стандартные меры предосторожности от электростатического разряда (наручные браслеты, заземленные рабочие станции) при обращении и установке кабеля в выключатель илиник-картаклетки.
• Горячее подключение:Кабель предназначен для горячего подключения. Однако всегда обращайтесь к документации вашей системы за конкретными рекомендациями по «горячему» подключению, чтобы избежать непредвиденных проблем.
• Физическое обращение:Избегайте резких изгибов, перекручиваний, сдавливания или чрезмерного натяжения кабеля. Не пережимайте кабель вблизи разъемов. Для вставки/извлечения используйте язычок, а не сам кабель.
• Экологические ограничения:Работайте в указанных диапазонах температуры (от 0°C до 70°C) и влажности (от 5 % до 85 % без конденсации). Не подвергайте воздействию жидкостей.
• Очистка:Содержите электрические разъемы QSFP56 в чистоте и без мусора. При необходимости используйте сжатый воздух. Не используйте жидкости или абразивы для очистки разъемов.
