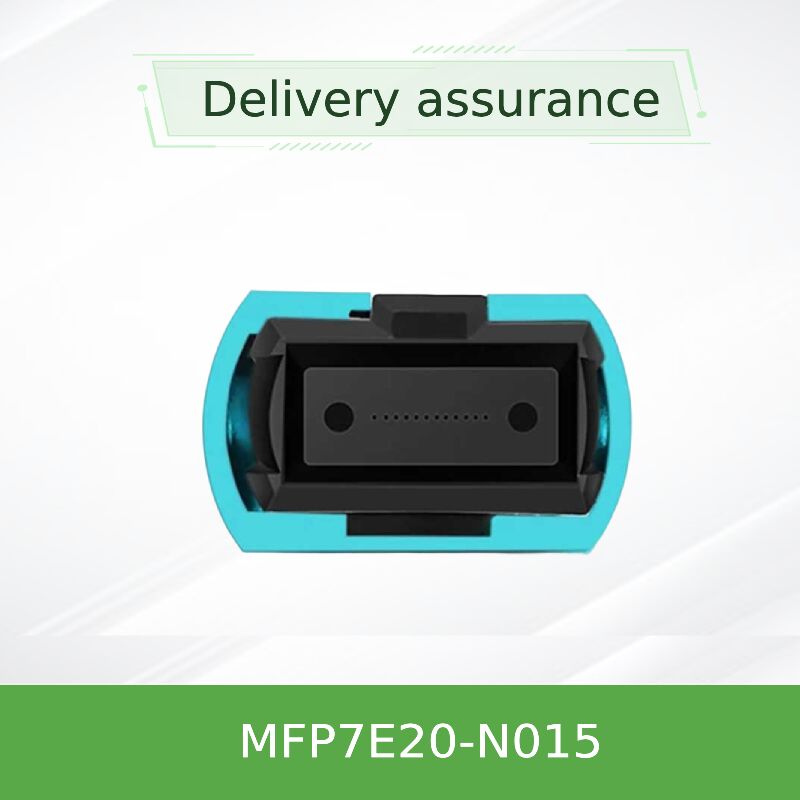

Оптический кабель-разветвитель NVIDIA MFP7E20-N015 15 м MPO-12/APC - 2x MPO-12/APC, многомодовый | Разветвление 400G на 2x200G
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N015 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N015 | Материал Форма: | Круглая проволока |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| Материал оболочки: | ПВХ | Длина: | 15 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | Многомодовый оптоволоконный кабель-разветвитель NVIDIA,Оптический кабель для разветвления 400G на 200G,Многомодовый кабель-разветвитель MPO-12 APC |
||
Характер продукции
Модель продукта: MFP7E20-N015 | Основные ключевые слова: волоконно-оптический кабель-разветвитель, кабель MPO breakout, кабель 400G to 200G, кабель fanout, межсоединение центров обработки данных
- Умножение портов: Эффективно разделяет один порт коммутатора 400G (4-канальный) на два независимых соединения сервера 200G (2-канальных), оптимизируя использование портов.
- Экономичное решение Fanout: Уменьшает потребность в дополнительных портах коммутатора и оптике, снижая общую стоимость инфраструктуры на подключенный сервер.
- Готовность к высокоскоростной сети: Специально разработан для экосистем NVIDIA 400GbE/NDR, подключаясь к адаптерам ConnectX-7 и DPU BlueField-3.
- Превосходная оптическая производительность: Использует разъемы MPO-12/APC с угловой полировкой для минимизации обратного отражения и обеспечения целостности сигнала.
- Увеличенная дальность 15 метров: Обеспечивает гибкое подключение для межстоечных и среднедистанционных развертываний в центре обработки данных.
NVIDIA MFP7E20-N015 — это специализированный 15-метровый пассивный волоконно-оптический кабель-разветвитель , предназначенный для развертываний в центрах обработки данных высокой плотности. В отличие от стандартных кабелей, это кабель breakout или кабель fanout с конфигурацией разветвителя 1:2. Он имеет один разъем MPO-12/APC на магистральном конце (для подключения к порту 400G коммутатора) и два разъема MPO-12/APC на разветвленных концах (для подключения к двум серверам). Он использует многомодовые волокна OM4 50/125 мкм в топологии перекрестного соединения типа B, обеспечивая эффективное распределение одной полосы пропускания 400G на два потока 200G, что делает его идеальным решением для межсоединения центров обработки данных для подключения высокоскоростных коммутаторов к нескольким серверам.
- Конфигурация: 1x MPO-12/APC (магистраль) к 2x MPO-12/APC (разветвление) breakout.
- Длина кабеля: 15 метров, многомодовое волокно OM4 50/125 мкм.
- Сопоставление скоростей: Разделяет одну линию 400 Гбит/с (4 полосы по 100G) на две линии 200 Гбит/с (2 полосы по 100G).
- Оболочка кабеля: Гибкая, круглая оболочка LSZH-OFNR аква-цвета.
- Оптическая производительность: Низкие вносимые потери (≤ 0,356 дБ), Высокие возвратные потери (≥ 35 дБ).
- Поддержка протоколов: InfiniBand NDR/HDR 400/200GbE NVLink
Это передовое решение breakout разработано в соответствии со строгими отраслевыми стандартами производительности и надежности в сложных условиях.
- Стандарт волокна: Многомодовое волокно OM4 (IEC 60793-2-10) для высокой пропускной способности и увеличенной дальности.
- Стандарт разъема: MPO в соответствии с IEC 61754-7 и ANSI/TIA-604-5.
- Технология полировки: Угловой физический контакт (APC) имеет решающее значение для поддержания низких оптических обратных потерь в приложениях разветвителей.
- Технология разветвителя: Пассивный оптический разветвитель в кабельной сборке, не требуется внешнее питание.
- Безопасность и соответствие требованиям: Соответствует Telcordia GR-1435, Laser Class 1 (IEC 60825), с сертификатами CB, cTUVus, CE.
Этот кабель MPO breakout работает по принципу пассивного оптического разделения. Магистральный конец (одиночный MPO-12) подключается к двухпортовому приемопередатчику OSFP 800 Гбит/с (работающему в режиме 400G) или к одному порту 400G. Внутри кабельной сборки четыре оптические полосы передачи (Tx) от порта коммутатора пассивно разделяются: полосы 1 и 2 направляются к первому разветвленному разъему для сервера A, а полосы 3 и 4 направляются ко второму разветвленному разъему для сервера B. Путь приема (Rx) работает обратно. Это создает две независимые полнодуплексные линии 200 Гбит/с (каждая использует 2 волокна для Tx и 2 для Rx) от исходного порта 400 Гбит/с. Внутреннее перекрестное соединение (тип B) и полировка APC обеспечивают правильное выравнивание полос и минимальное ухудшение сигнала на обоих разделенных путях, что является ключевым требованием для надежного кабеля 400G to 200G.
Коммутатор (порт 400G) ←[1x MPO-12]───(Разделение кабеля)───→[2x MPO-12]→ Сервер A (200G)
└→[2x MPO-12]→ Сервер B (200G)
- Подключение серверов высокой плотности: Подключение одного порта коммутатора 400G к двум серверам, оснащенным адаптерами ConnectX-7 200G или BlueField-3, эффективно удваивая плотность соединений.
- Оптимизированные по стоимости кластеры AI/ML: Разветвление соединений в кластерах серверов GPU, где отдельные узлы требуют полосы пропускания 200G, но количество портов коммутатора ограничено.
- Подключение серверов хранения: Подключение двух узлов хранения или JBOD к одному высокоскоростному порту коммутатора.
- Консолидация Top-of-Rack (ToR): Уменьшение количества портов коммутатора, необходимых на стойку, упрощение прокладки кабелей и снижение стоимости коммутатора.
- Развертывание сетевых интерфейсных карт: Идеально подходит для развертываний с использованием нескольких сетевых карт (например, серии ConnectX-7), где требуется breakout портов.
| Технические характеристики MFP7E20-N015 | |
|---|---|
| Номер для заказа | MFP7E20-N015 |
| Описание | MPO-12/APC to 2x MPO-12/APC, кабель-разветвитель для многомодового волокна |
| Длина кабеля | 15 метров |
| Тип/класс волокна | 50/125 мкм, OM4 |
| Разъем (магистральный конец) | 1x MPO-12, Female, APC (зеленый корпус) |
| Разъемы (разветвленные концы) | 2x MPO-12, Female, APC (зеленый корпус), с маркировкой «1» и «2» |
| Топология | Тип B (перекрестный) с разделением 1:2 |
| Активные волокна (всего) | 8 волокон (4 Tx, 4 Rx, отображенные на двух ветвях) |
| Цвет/материал оболочки | Аква/LSZH-OFNR |
| Рабочая температура | от 0°C до +70°C |
| Максимальная поддерживаемая дальность | 50 метров (OM4) |
| Вносимые потери (макс.) | ≤ 0,356 дБ (0,35 + 0,0004*15) |
| Основное применение | Порт коммутатора 400G к 2x адаптерам сервера 200G |
Доступны другие длины: 3 м, 5 м, 7 м, 10 м, 20 м, 30 м, 50 м.
- Оптимизация плотности и стоимости: Этот волоконно-оптический кабель-разветвитель обеспечивает более экономичную и компактную альтернативу использованию нескольких портов коммутатора и стандартных кабелей для подключения двух серверов.
- Упрощенное управление кабелями: Уменьшает загромождение кабелями, заменяя два отдельных кабеля одним управляемым решением breakout, улучшая воздушный поток и организацию.
- Проверенная производительность NVIDIA: Гарантированная совместимость и производительность при использовании в экосистеме коммутаторов и адаптеров NVIDIA, в отличие от сторонних решений breakout.
- Пассивный и надежный: Не содержит активной электроники, обеспечивая более высокую надежность и отсутствие энергопотребления по сравнению с активными оптическими разветвителями.
Мы предоставляем комплексную поддержку передовых решений межсоединений, таких как серия MFP7E20.
- Гарантия: Полная гарантия производителя NVIDIA на все кабельные сборки.
- Наличие: MFP7E20-N015 имеется на складе в нашем обширном ассортименте для немедленной отгрузки для поддержки быстрого развертывания.
- Техническая поддержка проектирования: Наши инженеры оказывают помощь в планировании развертывания, включая проверку совместимости коммутаторов и сетевых интерфейсных карт для конфигураций breakout.
- Поддержка 24/7: Круглосуточное обслуживание клиентов и техническая помощь при установке и устранении неполадок.
- Глобальная цепочка поставок: Надежная логистическая сеть, обеспечивающая своевременную доставку специализированных кабелей по всему миру.
В1: С какими моделями коммутаторов и адаптеров совместим MFP7E20-N015?
A: Он предназначен для коммутаторов NVIDIA с портами OSFP DR8 (400G/NDR) и серверов, оснащенных адаптерами ConnectX-7 или BlueField-3, использующими приемопередатчики OSFP или QSFP112 200G. Совместимость с конкретными моделями коммутаторов и сетевых карт следует проверить.
В2: Могу ли я достичь скорости 400G на стороне сервера с помощью этого кабеля?
A: Нет. Это кабель breakout. Каждая ветвь сервера обеспечивает максимум 200 Гбит/с. Чтобы получить 400G на одном сервере, используйте стандартный кабель MFP7E10 (не разветвитель). Этот кабель fanout предназначен для совместного использования порта 400G между двумя конечными точками 200G.
В3: Вызывает ли разветвитель какое-либо ухудшение сигнала или задержку?
A: Пассивный оптический разветвитель вносит минимальные, стандартизированные вносимые потери (учитываются в спецификациях). Он не добавляет электронную задержку. Общая производительность канала остается в пределах бюджета для надежной работы 200G на указанном расстоянии.
В4: Как мне определить правильную ветвь для каждого сервера?
A: Два разветвленных разъема помечены «1» и «2». Для согласованности рекомендуется документировать, какой сервер подключен к какой помеченной ветви. Отображение оптических полос фиксировано внутри кабеля.
В5: Могу ли я использовать это с портом QSFP-DD?
A: Этот кабель использует разъемы MPO-12/APC. Он совместим с портами QSFP-DD только в том случае, если они заполнены соответствующим адаптером OSFP-to-QSFP-DD или приемопередатчиком, который имеет интерфейс MPO-12/APC. Прямое физическое соединение невозможно.
- Планирование конфигурации: Убедитесь, что порт коммутатора и серверные адаптеры поддерживают режим breakout 400G-to-2x200G. Обратитесь к документации по ОС коммутатора и прошивке адаптера.
- Совместимость разъемов: Все подключенные приемопередатчики должны быть типа MPO-12/APC (зеленый корпус). Не смешивайте с интерфейсами MPO-12/UPC (синий корпус).
- Радиус изгиба и защита от натяжения: Соблюдайте минимальный радиус изгиба 30 мм. Используйте надлежащую защиту от натяжения, особенно в точке разделения и на загрузках разъемов, чтобы избежать нагрузки на волокна.
- Очистка: Очистите все три разъема MPO (один магистральный, два разветвленных) и соответствующие порты приемопередатчика сертифицированными оптическими очистителями перед сопряжением.
- Путь установки: Тщательно спланируйте путь прокладки 15-метрового кабеля и его двух ветвей, чтобы избежать спутывания и обеспечить аккуратное управление кабелями в стойке.
