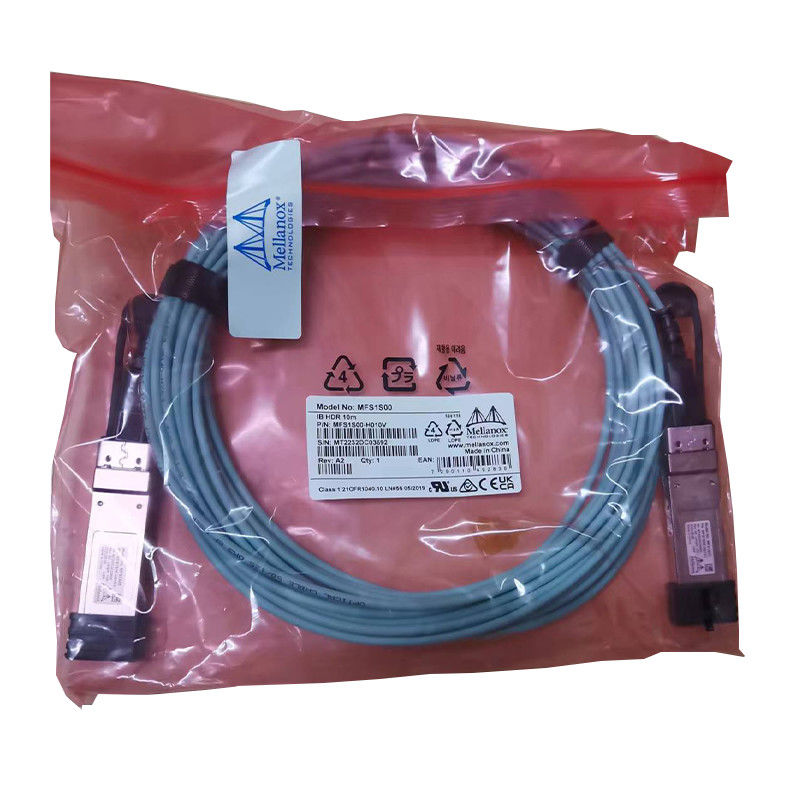

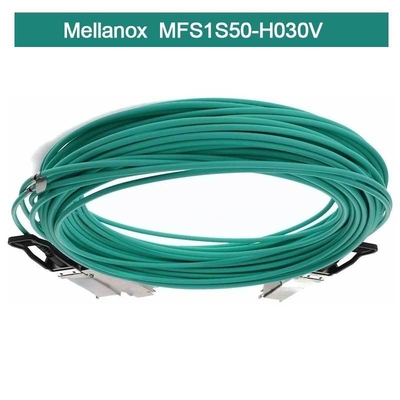

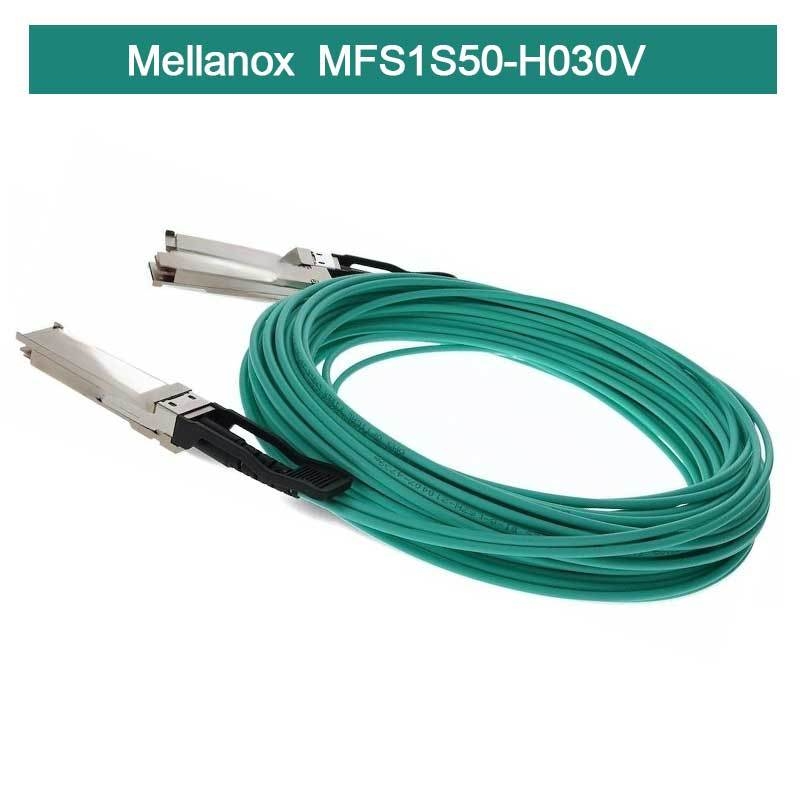

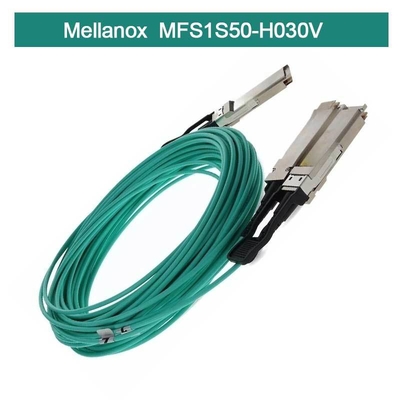

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 новый и оригинальный
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S50-H030V |
Оплата и доставка Условия:
| Количество мин заказа: | 1pcs |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 7-10days |
| Условия оплаты: | T/T, западное соединение, MoneyGram Xtransfer |
| Поставка способности: | 10000PCS/MONTH |
|
Подробная информация |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| Выделить: | Кабели infiniband mellanox HDR100,Кабели infiniband mellanox ETH,Кабель splitter mellanox HDR100 |
||
Характер продукции

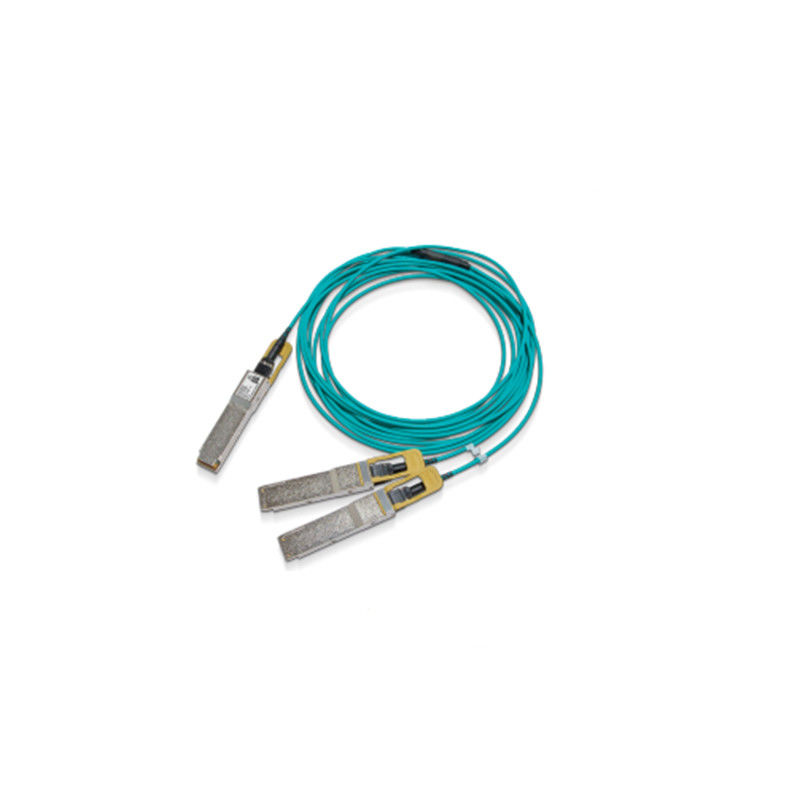

Активный оптический сплиттерный кабель 200 Гбит/с HDR на 2x100 Гбит/с HDR100 (QSFP56 на 2xQSFP56) MMF
Mellanox® MFS1S50-HxxxE - это экономичный активный оптический сплиттерный кабель (AOC) на основе VCSEL (лазер с вертикальным резонатором), обеспечивающий скорость от 200 Гбит/с до 2 x 100 Гбит/с, предназначенный для использования в системах InfiniBand HDR (High Data Rate) со скоростью 200 Гбит/с.
Кабель MFS1S50-HxxxE соответствует стандарту SFF-8665 для подключаемого решения QSFP56. Он обеспечивает связь между системными блоками с разъемом 200 Гбит/с на одной стороне и двумя отдельными разъемами 100 Гбит/с на другой стороне, например, между коммутатором и двумя серверами. Кабель соединяет сигналы данных от каждой из 4 пар MMF (многомодовое волокно) на одном конце QSFP56 к двойной паре каждого из многопортовых концов QSFP56. Каждый конец QSFP56 кабеля содержит EEPROM, предоставляющую информацию о продукте и мониторинге состояния, которую можно прочитать в хост-системе.
Строгое производственное тестирование обеспечивает наилучший опыт установки, производительность и долговечность.
Уникальные решения Mellanox’s для активных волоконно-оптических кабелей обеспечивают энергоэффективное соединение для межсоединений центров обработки данных. Они обеспечивают более высокую пропускную способность портов, плотность и конфигурируемость при низкой стоимости и сниженном энергопотреблении в центрах обработки данных.
NVIDIA® MFS1S50 - это экономичный активный оптический сплиттерный кабель (AOC) на основе VCSEL (лазер с вертикальным резонатором), обеспечивающий скорость от 200 Гбит/с до 2 x 100 Гбит/с, предназначенный для использования в системах InfiniBand (IB) HDR (High Data Rate) со скоростью 200 Гбит/с.
Кабель MFS1S50 соответствует стандарту SFF-8665 для подключаемого решения QSFP56. Он обеспечивает связь между системными блоками с разъемом 200 Гбит/с на одной стороне и двумя отдельными разъемами 100 Гбит/с на другой стороне, например, между коммутатором и двумя серверами. Кабель соединяет сигналы данных от каждой из 4 пар MMF (многомодовое волокно) на одном конце QSFP56 к двойной паре каждого из многопортовых концов QSFP56. Каждый конец QSFP56 кабеля содержит EEPROM, предоставляющую информацию о продукте и мониторинге состояния, которую можно прочитать в хост-системе.
Информация для заказа
|
Номер детали для заказа
|
Описание
|
|---|---|
| MFS1S50-H003V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 3 м |
| MFS1S50-H005V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 5 м |
| MFS1S50-H010V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 10 м |
| MFS1S50-H015V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 15 м |
| MFS1S50-H020V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 20 м |
| MFS1S50-H030V | Активный оптический кабель NVIDIA, 200 Гбит/с на 2x100 Гбит/с IB HDR, QSFP56 на 2xQSFP56, 30 м |
Абсолютные максимальные характеристики
Абсолютные максимальные значения - это значения, превышение которых может привести к повреждению устройства.
Длительная работа между рабочими характеристиками и абсолютными максимальными значениями не предусмотрена и может привести к необратимому ухудшению характеристик устройства.
Электростатический разряд (ESD)
Этот продукт совместим с уровнями ESD в типичных рабочих средах центров обработки данных и сертифицирован в соответствии со стандартами, перечисленными в разделе соответствия нормативным требованиям. Продукт поставляется с защитными колпачками на всех разъемах для защиты во время транспортировки. При обычной обработке и эксплуатации высокоскоростных кабелей и оптических приемопередатчиков ESD вызывает беспокойство при вставке в разъем QSFP сервера/коммутатора. Следовательно, необходимо соблюдать стандартные меры предосторожности при работе с ESD. К ним относятся использование заземленных браслетов/ремней для обуви и пола ESD везде, где кабель/приемопередатчик извлекается/вставляется. Электростатические разряды на внешнюю сторону корпуса хост-оборудования после установки подлежат требованиям ESD на уровне системы.
Обращение и очистка
Приемопередатчик может быть поврежден воздействием скачков тока и перенапряжений. Соблюдайте осторожность, чтобы ограничить воздействие условий, определенных в разделе «Абсолютные максимальные значения». Соблюдайте обычные меры предосторожности при работе с устройствами, чувствительными к электростатическому разряду. Приемопередатчик поставляется с пылезащитными колпачками как на электрическом, так и на оптическом порту. Колпачок на оптическом порту всегда должен быть на месте, когда кабель не подключен. Оптический разъем имеет утопленную поверхность разъема, которая открывается, когда к нему не подключен кабель или колпачок.
Перед подключением волоконно-оптического кабеля очистите разъем кабеля, чтобы предотвратить его загрязнение. Пылезащитный колпачок гарантирует, что оптика останется чистой, и дополнительная очистка не потребуется. В случае загрязнения следует использовать стандартные инструменты и методы очистки. Жидкости нельзя наносить.
Совместимость
Для конфигураций, протестированных с AOC, обратитесь к отчету о квалификации продукта на уровне системы (SLP).
Выбор скорости
AOC поддерживает выбор скорости, который управляется записью в регистры 0x57-0x58. Два бита назначены для каждой полосы приемника в байте 0x57 (87dec, Rxn_Rate_Select) и два бита для каждой полосы передатчика в байте 0x58 (88dec, Txn_Rate_Select) для указания до четырех скоростей передачи данных, как определено в SFF-8636 Rev 2.9.2 Таблица 6-5 XN_RATE_SELECT ENCODINGS. Все четыре полосы должны иметь одинаковое значение выбора скорости.
В таблице ниже указана скорость для каждой настройки выбора скорости.
Кодировки выбора скорости
|
Значение выбора скорости
|
Рабочая скорость (Гбит/с)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Кабели LinkX AOC доступны в форм-факторе SFP (small form-factor pluggable) и QSFP (quad small form-factor pluggable) и со скоростью передачи данных 10 и 25G non-return-to-zero (NRZ) и 50G-4-level pulse-amplitude-modulation (PAM4). Благодаря 100-процентному заводскому тестированию в сквозных конфигурациях все кабели LinkX AOC обеспечивают чрезвычайно низкий BER по сравнению с отраслевыми стандартами и конкурентами. Это повышает производительность и надежность системы и обеспечивает оптимальную целостность сигнала с наилучшей сквозной производительностью.
Легкий вес, высокий воздушный поток, большая дальность
Кабели LinkX AOC широко используются в облачных вычислениях и суперкомпьютерах благодаря их низкой стоимости, высокой ценности и повышенной надежности по сравнению с разъединенными приемопередатчиками. AOC LinkX соответствуют тем же конфигурациям разветвителей, что и кабели прямого подключения (DAC), но они легче, более гибкие, обеспечивают больший воздушный поток и поддерживают большую дальность, простираясь до 30–100 метров. AOC широко используются для соединения систем искусственного интеллекта на базе NVIDIA GPU с сетями Ethernet и структурами хранения Ethernet (ESF).
