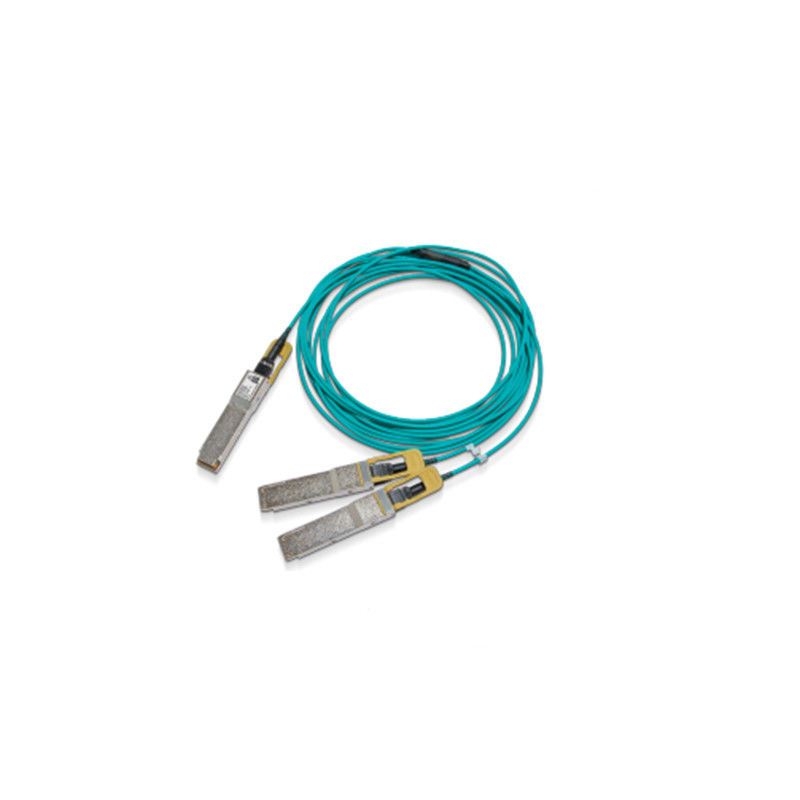

200Gb/s HDR к кабелю Splitter 2x100Gb/s HDR100 (QSFP56 к 2xQSFP56) MMFActive оптически

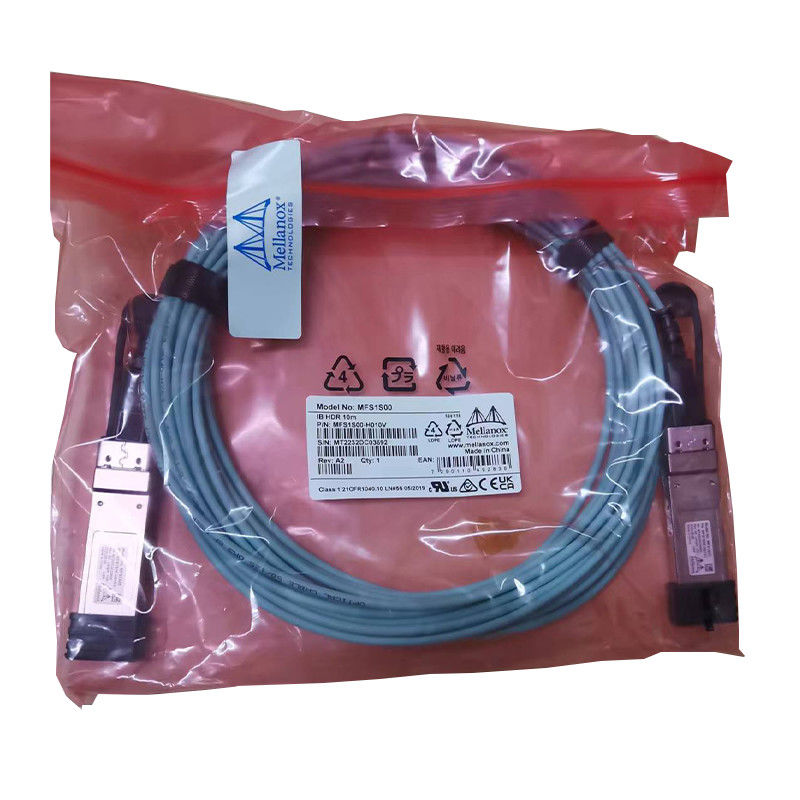

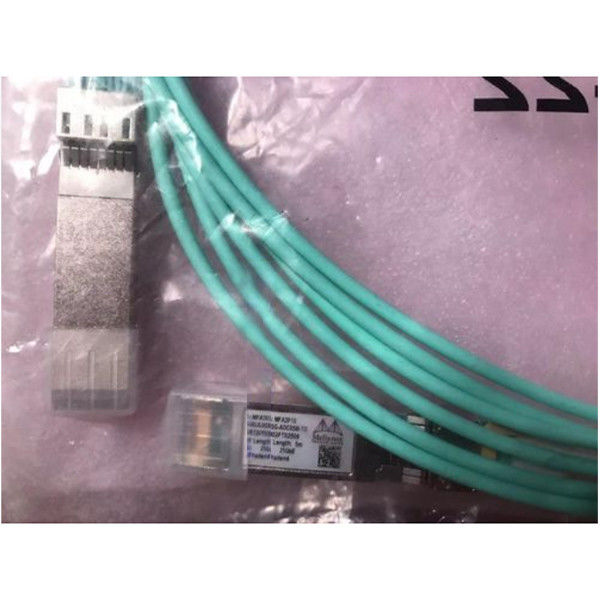

Mellanox® MFS1S50-HxxxE QSFP56 основанное на VCSEL (лазер вертикальной полости Поверхност-испуская), costeffective 200Gb/s к 2 активному оптически кабелю splitter x 100Gb/s (AOC) конструированному для пользы в системах 200Gb/s InfiniBand HDR (высокого тарифа данных).

Кабель MFS1S50-HxxxE уступчив с SFF-8665 для pluggable решения QSFP56. Он обеспечивает взаимодействие между системными блоками с соединителем 200Gb/s на одной стороне и 2 отдельными соединителями 100Gb/s с другой стороны, как переключатель и 2 сервера. Кабель подключает сигналы данных от каждой из 4 пар MMF (Multi волокна режима) на одиночном конце QSFP56 с двойными парами каждого из концов multiport QSFP56. Каждый конец QSFP56 кабеля состоит из EEPROM обеспечивая продукт и состояния контролируя информацию, которая может быть прочитана ведущей системой.

Неукоснительный испытывать продукции обеспечивает самые лучшие опыт, проведение и стойкость установки вне---коробки.

Решения кабеля волокна Mellanox уникальные качественные активные обеспечивают сил-эффективное взаимодействие для соединений центра данных. Они включают более высокую гаван ширину полосы частот, плотность и configurability на низкой цене, и уменьшенное требование к электической мощности в центрах данных.

NVIDIA® MFS1S50 QSFP56 основанное на VCSEL (лазер вертикальной полости Поверхност-испуская), рентабельное 200Gb/s к 2 активному оптически кабелю splitter x 100Gb/s (AOC) конструированному для пользы в системах 200Gb/s InfiniBand (IB) HDR (высокого тарифа данных).

Кабель MFS1S50 уступчив с SFF-8665 для pluggable решения QSFP56. Он обеспечивает взаимодействие между системными блоками с соединителем 200Gb/s на одной стороне и 2 отдельными соединителями 100Gb/s с другой стороны, как переключатель и 2 сервера. Кабель подключает сигналы данных от каждой из 4 пар MMF (Multi волокна режима) на одиночном конце QSFP56 с двойными парами каждого из концов multiport QSFP56. Каждый конец QSFP56 кабеля состоит из EEPROM обеспечивая продукт и состояния контролируя информацию, которая может быть прочитана ведущей системой.

Решения кабеля уникально-качества NVIDIA обеспечивают сил-эффективное взаимодействие для соединений центра данных. Он включает более высокую ширину полосы частот порта, плотность и configurability на низкой цене, и уменьшенное требование к электической мощности в центрах данных.

Неукоснительный испытывать продукции обеспечивает самые лучшие опыт, проведение и стойкость установки вне---коробки.

Упорядочение информации

Абсолютный максимум спецификаций

Абсолютный максимум оценок те за которыми повреждение к прибору может произойти.

Увеличиваемая деятельность между рабочими спецификациями и абсолютным максимумом оценок не запланирована и может причинить постоянное ухудшение прибора.

Абсолютный максимум оценок

Экологические спецификации

Эта таблица показывает экологические спецификации для продукта.

Рабочие спецификации

Этот раздел показывает ряд значений для нормального функционирования. Фильтровать электропитания доски хозяина должен быть конструирован как рекомендовано в спецификациях комитета SFF.

Электротехнические условия

Примечания:

• Множественные домены часов поддержаны только на лини-стороне Rx. Сторона Rx хозяина поддерживает одиночный домен часов только.
• Замок CDR QSFP Tx может только произойти если майна 4 Tx передавает данные.

Электростатическая разрядка (ESD)

Этот продукт совместим с уровнями ESD в оперативных средах типичного центра данных и аттестованными в соответствии со стандартами перечисленными в регулирующем разделе соответствия. Продукт погружен с защитными колпачками на всех соединителях для того чтобы защитить его во время доставки. В нормальных регуляции и деятельности высокоскоростных кабелей и оптически приемопередатчиков, ESD заботы во время ввода в клетку QSFP сервера/переключателя. Следовательно, стандартным ESD регулируя меры предосторожности необходимо наблюдать. Эти включают пользу заземленных ремней запястья/ботинка и пола ESD везде, где извлечены/введены кабель/приемопередатчик. Электростатические разрядки к экстерьеру шасси оборудования хозяина после установки подлежат требования к системного уровня ESD.

Регуляция и очищать

Приемопередатчик может быть поврежден выдержкой к скачкам тока и над событиями напряжения тока. Позаботьтесь для того чтобы ограничить подвержение к условиям определенным в абсолютном максимуме оценок. Наблюдайте нормальными регулируя мерами предосторожности для электростатических разряжать-чувствительных приборов. Приемопередатчик погружен с пылезащитными колпачками и на электрическом и оптически порте. Крышка на оптически порте должна всегда быть на месте когда никакой кабель волокна соединились. Оптически соединитель имеет утопленную поверхность соединителя которая подвергается действию когда она не имеет никакие кабель ни крышку.

До ввода кабеля волокна, очистите кабельный соединитель для предотвращения загрязнения от его. Пылезащитный колпачок обеспечивает что оптика остается чистой и никакая дополнительная чистка не должна быть необходима. В случае загрязнения, стандартные очищая инструменты и методы должны быть использованы. Жидкости необходимо приложить.

Оперативная совместимость

Для конфигураций испытанных с AOCs пожалуйста см. отчет о квалификации продукта системного уровня (SLP).

Тариф отборный

AOC поддерживает тариф отборный, который проконтролирован путем запись в регистры 0x57-0x58. 2 бита назначены для каждой майны приемника в байте 0x57 (87dec, Rxn_Rate_Select) и 2 битах для каждой майны передатчика в байте 0x58 (88dec, Txn_Rate_Select) для того чтобы определить до 4 скорости передачи, как определено в Rev SFF-8636 2.9.2 ЗАШИФРОВАНИЯ таблицы 6-5 XN_RATE_SELECT. Необходимы, что имеют все 4 майны такое же значение тарифа отборное.

Внизу таблица определяет тариф для каждой установки тарифа отборной.

Зашифрования тарифа отборные

Механические спецификации

Преимущества
Тонкий кабель волокна включает максимальный охлаждать воздушных потоков
Легковес включает плотные бега волокна с минимальной поддержкой
Никакие соединители MPO оптически не увеличивают надежность и уменьшают обслуживание
Конструированный и изготовленный оптикой LinkX
фабрика 100 процентов испытанная в переключении в реальном маштабе времени и основанных на GPU системах
Конструировал пойти за стандартами BER индустрии IEEE для надежной деятельности под жесткими эксплуатационными режимами

Высокоскоростные соединения
Самый последний быстрый рост в движении и облаке центра данных вычисляя приводил в большущих повышениях движения машин-к-машины должного к быстрому принятию виртуализации сервера, программн-определенных сетей (SDNs), и вычислять в-облака. Теперь добавьте массивные требования к ширины полосы частот для терабайтов сети данных для тренировки систем машинного обучения искусственного интеллекта (AI) (ML) основанных на GPU.



вопросы и ответы

Q1.What может вы купить от нас?

: Mellanox, Аруба, Rukus, весьма продукты бренда, включая переключатели, карты сети, кабели, доступ

Пункт, etc.

Q2.How о дате доставки?

: Он обычно принимает 3-5 рабочих дней. Для специфических моделей, пожалуйста свяжитесь мы для проверки запаса. В конце,

фактическая консультация преобладает. Мы сделаем наше самое лучшее для того чтобы поставить как можно скорее.

Q3.What ваши условия гарантии?

: Мы поставляем 12 месяца времени гарантии.

Q4.How о грузя методе?

: Мы используем Fedex/DHL/UPS/TNT и другие пересылки воздуха, пересылки моря также выполнимый. В одном формулирует,

мы смогли сделать все пересылки что вы хотели.

Q5.Can я получаю некоторые образцы?

: Да, заказ образца доступен для качественной проверки и теста рынка. Вам только нужно оплатить цену образца

и срочная цена.

Q6.What ваши прочности ядра?

: Непосредственно поставка, оригинал и новые продукты с благоприятной ценой и идеальными после-продажами.
