Адаптер InfiniBand NVIDIA MCX75310AAS-NEAT ConnectX-7 400 Гбит/с | PCIe 5.0 x16 OSFP
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) |
| Документ: | Connectx-7 infiniband.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) | Порты: | Однопортовый |
|---|---|---|---|
| Технология: | Infiniband | Тип интерфейса: | OSFP56 |
| Спецификация: | 16,7 см х 6,9 см | Источник: | Индия / Израиль / Китай |
| скорость передачи: | 400GBE | Интерфейс хоста: | Gen3 X16 |
| Выделить: | NVIDIA ConnectX-7 адаптер InfiniBand,Сетевая карта PCIe 5.0 400 Гбит/с,Адаптер OSFP InfiniBand с гарантией |
||
Характер продукции

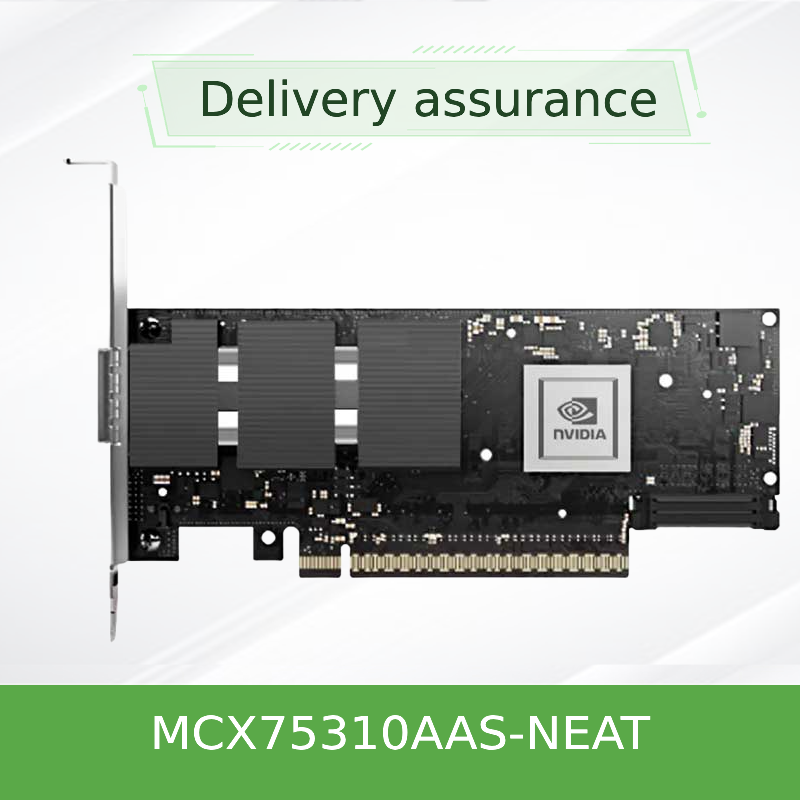

Адаптер NVIDIA MCX75310AAS-NEAT ConnectX-7 InfiniBand 400 Гбит/с
MCX75310AAS-NEAT Адаптер InfiniBand 400 Гбит/с
NDR400 · Однопортовый OSFP · PCIe 5.0 x16 · Сверхнизкая задержка для AI и HPC
NDR400 · Однопортовый OSFP · PCIe 5.0 x16 · Сверхнизкая задержка для AI и HPC
Модель:MCX75310AAS-NEAT
400 Гбит/сNDR400 InfiniBand
1 * ОСФПоднопортовое подключение
PCIe 5.0 x16до 32 полос
РДМА и РоЦЕаппаратно-разгруженный
GPUDirectRDMA и хранилище
Обзор продукта
NVIDIA MCX75310AAS-NEAT — это флагманский адаптер хост-канала ConnectX-7 InfiniBand (HCA), обеспечивающий подключение NDR400 со скоростью 400 Гбит/с через один порт OSFP. Этот адаптер PCIe 5.0 x16, разработанный для самых требовательных систем обучения искусственному интеллекту, научных вычислений и гипермасштабируемых центров обработки данных, сочетает в себе высочайшую пропускную способность, сверхнизкую задержку и передовые сетевые вычислительные механизмы. Благодаря поддержке RDMA, RoCE, GPUDirect RDMA и хранилища, а также комплексной разгрузке безопасности, MCX75310AAS-NEAT является идеальным выбором для создания высокопроизводительных, масштабируемых коммутационных сетей InfiniBand без потерь.
Ключевые особенности
- NDR400 InfiniBand:Однопортовый интерфейс OSFP 400 Гбит/с с поддержкой скоростей NDR200, HDR, EDR и FDR для обратной совместимости.
- Хост-интерфейс PCIe 5.0 x16:До 32 линий с поддержкой PCIe 5.0, обеспечивающих максимальную пропускную способность и низкую задержку для хост-системы.
- Ускорение RDMA и RoCE:RDMA и RoCE с аппаратной разгрузкой (RDMA через конвергентный Ethernet) для эффективного перемещения данных с нулевой нагрузкой на процессор.
- GPUDirect RDMA и хранилище:Прямая связь между графическими процессорами и хранилище GPUDirect для ускорения рабочих процессов искусственного интеллекта и машинного обучения и анализа данных.
- Внутрисетевые вычисления:Поддержка SHARP (масштабируемого иерархического протокола агрегации и сокращения) и разгрузки коллективных операций.
- Расширенная разгрузка безопасности:Встроенное аппаратное шифрование/дешифрование для IPsec, MACsec и TLS с помощью 128/256-битных ключей AES-GCM.
- Виртуализация и SDN:SR-IOV, ускорение VirtIO, поддержка оверлейных сетей (VXLAN, GENEVE, NVGRE) и программируемый гибкий анализатор.
- Точное время:IEEE 1588v2 PTP с точностью 12 нс, SyncE и настраиваемым входом/выходом PPS для приложений, чувствительных ко времени.
Технология
Архитектура ConnectX-7
MCX75310AAS-NEAT построен на базе ASIC NVIDIA ConnectX-7, который объединяет передовую технологию SerDes, поддерживающую передачу сигналов NRZ и PAM4. Он обеспечивает пропускную способность InfiniBand 400 Гбит/с через один порт OSFP с аппаратной разгрузкой для RDMA, RoCE, NVMe-oF и протоколов безопасности. Внутрисетевые вычислительные механизмы адаптера обеспечивают коллективное ускорение SHARP и сопоставление тегов MPI, сокращая накладные расходы на передачу сообщений и улучшая масштабируемость приложений.
Программно-определяемая сеть (SDN)
Технология NVIDIA ASAP (ускоренная коммутация и обработка пакетов) разгружает ускорение SDN и VNF, обеспечивая производительность на линейной скорости без ущерба для процессора. Адаптер поддерживает оверлейные сети (VXLAN, GENEVE, NVGRE), отслеживание соединений и зеркалирование потока для расширенной сетевой телеметрии.
Типичные развертывания
- Масштабное обучение искусственному интеллекту:Включите GPUDirect RDMA для многоузлового обучения больших языковых моделей и глубоких нейронных сетей.
- Высокопроизводительные вычисления (HPC):Ускорьте работу приложений MPI и SHMEM/PGAS с помощью RDMA и разгрузки вычислений внутри сети.
- Гипермасштабируемые центры обработки данных:Создавайте масштабируемые коммутационные сети InfiniBand без потерь с высочайшей пропускной способностью и низкой задержкой.
- Корпоративное облако и хранилище:Развертывайте решения NVMe over Fabrics (NVMe-oF) и хранилища на основе RDMA.
- Телекоммуникации и периферия:Используйте точную синхронизацию (PTP, SyncE) для 5G и инфраструктуры, чувствительной к синхронизации.
Совместимость
| Компонент/Экосистема | Совместимость |
|---|---|
| Скорости InfiniBand | NDR 400 Гбит/с, NDR 200 Гбит/с, HDR 200 Гбит/с, EDR 100 Гбит/с, FDR 56 Гбит/с |
| Скорости Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (с RoCE) |
| Хост-интерфейс | PCIe Gen5 x16 (до 32 линий), обратная совместимость с PCIe 4.0 |
| Операционные системы | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Программные стеки | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Безопасность | IPsec, MACsec, TLS, безопасная загрузка, флэш-шифрование, аттестация устройства |
Технические характеристики – MCX75310AAS-NEAT
| Категория | Деталь |
|---|---|
| Модель продукта | MCX75310AAS-NEAT |
| Семейство продуктов | NVIDIA ConnectX-7 |
| Конфигурация порта | 1 * OSFP (400 Гбит/с NDR400 InfiniBand) |
| Хост-интерфейс | PCIe 5.0 x16 (до 32 линий), обратно совместим с PCIe 4.0 |
| Поддерживаемые протоколы | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Скорости InfiniBand | NDR 400 Гбит/с, NDR 200 Гбит/с, HDR 200 Гбит/с, EDR 100 Гбит/с, FDR 56 Гбит/с |
| Скорости Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Форм-фактор | PCIe HHHL, FHHL, OCP 3.0 |
| Интерфейсные технологии | НРЗ (10Г, 25Г), ПАМ4 (50Г, 100Г) |
| Внутрисетевые вычисления | SHARP, сопоставление тегов MPI, разгрузка коллективных операций |
| Разгрузка безопасности | IPsec, MACsec, TLS (AES-GCM 128/256 бит), безопасная загрузка |
| Виртуализация | SR-IOV, VirtIO, оверлейные сети (VXLAN, ЖЕНЕВА, NVGRE) |
| Точное время | IEEE 1588v2 (точность 12 нс), SyncE, вход/выход PPS |
| Ускорение хранения данных | NVMe-oF, NVMe/TCP, SRP, iSER, NFS через RDMA, SMB Direct |
| Интерфейсы управления | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Удаленная загрузка | Удаленная загрузка InfiniBand, iSCSI, UEFI, PXE |
| Условия эксплуатации | Стандартная среда центра обработки данных |
| Регуляторный | RoHS, CE, FCC, VCCI (см. документацию о соответствии NVIDIA) |
| Входящие в комплект аксессуары | Высокий кронштейн |
* Технические характеристики основаны на общедоступной документации NVIDIA и могут отличаться. Пожалуйста, подтвердите детали у вашего торгового представителя.
Руководство по выбору
| Артикул/Модель | Описание | Скорость порта | Количество портов | Интерфейс |
|---|---|---|---|---|
| MCX75310AAS-NEAT | Адаптер ConnectX-7 NDR400 InfiniBand | 400Гбит/с | 1 * ОСФП | PCIe 5.0 x16 |
| MCX75310AAS-ТЕПЛО | Адаптер InfiniBand ConnectX-7 NDR200 | 200Гбит/с | 1 * ОСФП | PCIe 5.0 x16 |
| MCX75310AAS-HEA | Адаптер ConnectX-7 NDR200 InfiniBand (двухпортовый) | 200Гбит/с | 2 * ОСФП | PCIe 5.0 x16 |
| MCX75310AAS-NEA | Адаптер ConnectX-7 NDR400 InfiniBand (двухпортовый) | 400Гбит/с | 2 * ОСФП | PCIe 5.0 x16 |
Преимущества
- Сверхвысокая пропускная способность:InfiniBand со скоростью 400 Гбит/с и PCIe 5.0 x16 обеспечивают максимальную пропускную способность для ресурсоемких задач искусственного интеллекта и высокопроизводительных вычислений.
- Сверхнизкая задержка:Аппаратная разгрузка RDMA и внутрисетевые вычисления минимизируют накладные расходы на связь.
- Защита инвестиций:Поддерживает несколько скоростей InfiniBand и Ethernet для сред со смешанной скоростью.
- Повышенная безопасность:Встроенные IPsec, MACsec и TLS разгружают защищенные данные при передаче без воздействия на процессор.
- Комплексная экосистема:Полностью совместим с NVIDIA UFM, HPC-X, MLNX_OFED и основными дистрибутивами Linux.
Сервис и поддержка
Hong Kong Starsurge Group Co., Limited обеспечивает полную поддержку в течение всего жизненного цикла адаптеров NVIDIA ConnectX-7:
- Предпродажная консультация:Выбор адаптера, совместимость сервера и конструкция фабрики.
- Логистика и доставка:Доставка по всему миру с отслеживанием и таможенным оформлением.
- Техническая поддержка:Установка драйверов, обновление прошивки и настройка производительности.
- Обучение:Практические семинары для администраций RDMA, RoCE и UFM.
- Гарантия:Стандартная гарантия на оборудование сроком на 1 год (доступны расширенные опции).
Часто задаваемые вопросы
Что такое НДР400?
NDR400 — это скорость передачи данных InfiniBand, обеспечивающая скорость 400 Гбит/с на порт. Это самая высокая скорость, доступная в поколениях NVIDIA Quantum-2 и Quantum-3, обеспечивающая максимальную пропускную способность для развертываний позвоночника и высокопроизводительных конечных устройств.
Совместим ли MCX75310AAS-NEAT с серверами PCIe 4.0?
Да. Адаптер имеет PCIe 5.0 x16 и обратно совместим со слотами PCIe 4.0, хотя пропускная способность может быть ограничена скоростями PCIe 4.0.
Можно ли использовать этот адаптер с коммутаторами Ethernet?
Адаптер поддерживает протоколы InfiniBand и Ethernet. При работе в режиме Ethernet он поддерживает RoCE (RDMA over Converged Ethernet) до 400GbE.
В чем разница между MCX75310AAS-NEAT и MCX75310AAS-HEAT?
Вариант NEAT поддерживает NDR400 (400 Гбит/с), а вариант HEAT — NDR200 (200 Гбит/с). Оба используют разъемы OSFP и интерфейсы PCIe 5.0 x16.
Поддерживает ли адаптер GPUDirect?
Да, он поддерживает GPUDirect RDMA для прямой связи между графическими процессорами и GPUDirect Storage для ускоренного доступа к данным с устройств хранения.
Меры предосторожности и безопасность
- Защита от ЭСР:При обращении с адаптером используйте заземляющие браслеты ESD, чтобы предотвратить повреждение электростатическим разрядом.
- Установка:Перед установкой адаптера убедитесь, что сервер выключен и отсоединен от сети переменного тока.
- Расход воздуха:Обеспечьте достаточный поток воздуха вокруг адаптера во избежание перегрева. При необходимости используйте прилагаемый высокий кронштейн.
- Обновления прошивки:Следуйте рекомендуемым NVIDIA процедурам обновления прошивки, чтобы избежать нестабильности системы.
- Совместимость:Перед заказом проверьте совместимость сервера и наличие слота PCIe.
Гонконгская компания Starsurge Group Co., Limited
Компания Starsurge, основанная в 2008 году, является технологически ориентированным поставщиком сетевого оборудования, ИТ-услуг и решений для системной интеграции. Мы обслуживаем клиентов из правительств, здравоохранения, производства, образования, финансов и предприятий по всему миру. Имея опытную команду продаж и технических специалистов, мы поставляем индивидуальные сетевые решения — от адаптеров и коммутаторов до Интернета вещей и специального программного обеспечения — при поддержке многоязычной поддержки и глобальной доставки. Клиентоориентированность, качество и инновации.
Матрица совместимости
| Продукт NVIDIA | Совместим с MCX75310AAS-NEAT. | Примечания |
|---|---|---|
| Коммутаторы NVIDIA Quantum-3 (Q3400-RA, Q3200-RA) | ✓ | Встроенная поддержка XDR и NDR. |
| Коммутаторы NVIDIA Quantum-2 | ✓ | Поддержка NDR и HDR |
| Платформы NVIDIA DGX/HGX | ✓ | GPUDirect RDMA и хранилище |
| NVIDIA УФМ 3.5 | ✓ | Полное управление фабрикой и телеметрия |
| Серверы HPE | ✓ | Номер детали HPE P45642-B22 |
| Сторонние серверы | ✓ | Требуется стандартный слот PCIe |
Контрольный список покупателя
- Слот PCIe:Убедитесь, что имеется свободный слот PCIe 5.0 x16 (или PCIe 4.0 x16 для обратной совместимости).
- Кабель/Трансивер:Соединительные кабели OSFP-OSFP или OSFP-другие для целевого коммутатора/сетевой карты.
- Операционная система:Проверьте поддержку целевой ОС (Linux, Windows, VMware).
- Водитель:Загрузите и установите последнюю версию драйвера MLNX_OFED или Windows от NVIDIA.
- Управление тканью:Запланируйте развертывание Subnet Manager (SM) (централизованное или распределенное).
- Охлаждение:Обеспечьте достаточный приток воздуха к серверу для отвода тепла от адаптера.
Сопутствующие товары
- Коммутатор NVIDIA Q3400-RA 800G InfiniBand
- Коммутатор NVIDIA Q3200-RA 800G InfiniBand
- Трансиверы и кабели OSFP 800G/400G
- Устройство управления NVIDIA UFM 3.5
- Адаптеры ConnectX-7 NDR200 (MCX75310AAS-HEAT)
