NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Гб/с InfiniBand Adapter PCIe 5.0 x16 OSFP
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCX75310AAS-HEAT (900-9x766-003N-ST0) |
| Документ: | Connectx-7 infiniband.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MCX75310AAS-HEAT (900-9x766-003N-ST0) | Порты: | Однопортовый |
|---|---|---|---|
| Технология: | Infiniband | Тип интерфейса: | OSFP56 |
| Спецификация: | 16,7 см х 6,9 см | Источник: | Индия / Израиль / Китай |
| скорость передачи: | 200GBE | Интерфейс хоста: | Gen3 X16 |
| Выделить: | NVIDIA ConnectX-7 адаптер InfiniBand,Сетевая карта PCIe 5.0 200 Гбит/с,Адаптер OSFP InfiniBand с гарантией |
||
Характер продукции

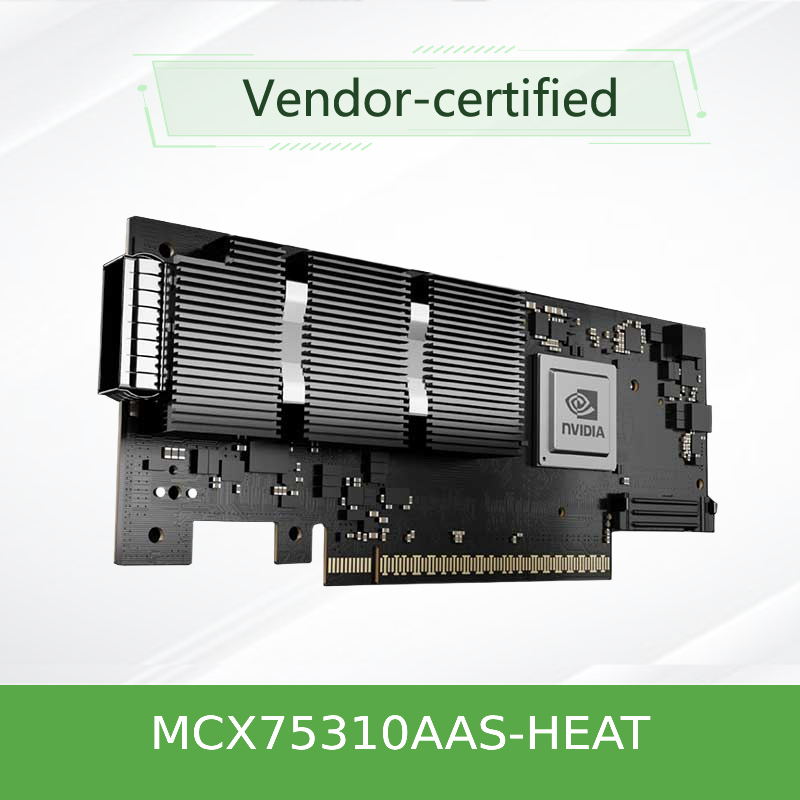

NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Гбит/с адаптер InfiniBand
MCX75310AAS-HEAT 200Gb/s InfiniBand адаптер
NDR200 · Однопортовый OSFP · PCIe 5.0 x16 · Ультранизкая задержка для HPC и AI
Модель:MCX75310AAS-HEAT
200 Гбит/сNDR200 InfiniBand
1 * OSFPподключение к одному порту
PCIe 5.0 x16до 32 полос
RDMA & RoCEоборудование не загружено
GPUDirectRDMA и хранение
Обзор продукции
NVIDIA MCX75310AAS-HEAT представляет собой высокопроизводительный адаптер каналов хоста ConnectX-7 InfiniBand (HCA), обеспечивающий подключение NDR200 на 200 Гбит/с через один порт OSFP.А.Л.Для использования в сетевых и корпоративных средах ЦОД, этот адаптер PCIe 5.0 x16 сочетает в себе сверхнизкую задержку, экстремальную пропускную способность и инновационные вычислительные системы для ускорения современных рабочих нагрузок.С поддержкой RDMA, RoCE, GPUDirect и расширенные системы безопасности, MCX75310AAS-HEAT является идеальным выбором для создания масштабируемых, без потерь InfiniBand тканей.
Ключевые особенности
- NDR200 InfiniBand:Однопортный интерфейс OSFP 200 Гбит/с с поддержкой скоростей HDR, EDR и FDR для обратной совместимости.
- Интерфейс хоста PCIe 5.0 x16До 32 полос с поддержкой PCIe 5.0, обеспечивая максимальную пропускную способность и низкую задержку для хост-системы.
- Ускорение RDMA и RoCE:RDMA и RoCE (RDMA over Converged Ethernet) с отгрузкой оборудования для эффективного перемещения данных с нулевой нагрузкой на ЦП.
- GPUDirect RDMA и хранилище:Прямая связь GPU-GPU и GPUDirect Storage для ускоренного AI/ML и анализа данных.
- Компьютеры в сети:Поддержка SHARP (протокол масштабируемой иерархической агрегации и сокращения) и коллективных операций сгрузки.
- Усовершенствованная безопасность:Встроенное аппаратное шифрование/дешифрование для IPsec, MACsec и TLS с помощью 128/256-битных ключей AES-GCM.
- Виртуализация и SDN:SR-IOV, ускорение VirtIO, поддержка сетей наложения (VXLAN, GENEVE, NVGRE) и программируемый гибкий анализатор.
- Точное время:IEEE 1588v2 PTP с точностью 12 нс, SyncE и конфигурируемой системой PPS входа/выхода для чувствительных к времени приложений.
Технологии
Архитектура ConnectX-7
MCX75310AAS-HEAT построен на ASIC ConnectX-7 от NVIDIA, который интегрирует передовую технологию SerDes, поддерживающую сигнализацию NRZ и PAM4.Он обеспечивает пропускную способность InfiniBand 200 Гбит/с через один порт OSFP, с аппаратными загрузками для протоколов RDMA, RoCE, NVMe-oF и безопасности.уменьшение передачи сообщений и улучшение масштабируемости приложений.
Программно-определенная сеть (SDN)
Технология NVIDIA ASAP (Accelerated Switch and Packet Processing) отгружает ускорение SDN и VNF, обеспечивая производительность линейной скорости без штрафа CPU.ЖЕНЕВА, NVGRE), отслеживание соединений и зеркальное отображение потоков для передовой сетевой телеметрии.
Типичные задания
- Высокопроизводительные вычисления (HPC):Ускорить MPI и SHMEM/PGAS приложения с помощью RDMA и вычислительной загрузки в сети.
- Кластеры ИИ и машинного обучения:Включить GPU Direct RDMA и GPUDirect Storage для эффективного обучения многоузлов.
- Гипермасштабные ЦОДы:Создайте масштабируемые, без потерь InfiniBand ткани с низкой задержкой и высокой пропускной способностью.
- Облако и хранилище:Развернуть NVMe over Fabrics (NVMe-oF) и решения для хранения данных на базе RDMA.
- Телеком и Edge:Использование точного синхронизации (PTP, SyncE) для 5G и инфраструктуры, чувствительной к синхронизации.
Совместимость
| Компонент / Экосистема | Совместимость |
|---|---|
| Скорости InfiniBand | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| Скорости Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (с RoCE) |
| Интерфейс хоста | PCIe Gen5 x16 (до 32 полос), обратная совместимость с PCIe 4.0 |
| Операционные системы | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Компьютерные стеки | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Охрана | IPsec, MACsec, TLS, безопасная загрузка, флэш-шифрование, удостоверение устройства |
Спецификации ¥ MCX75310AAS-HEAT
| Категория | Подробности |
|---|---|
| Модель продукта | MCX75310AAS-HEAT |
| Семейство продуктов | NVIDIA ConnectX-7 |
| Конфигурация порта | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| Интерфейс хоста | PCIe 5.0 x16 (до 32 полос), обратная совместимость с PCIe 4.0 |
| Поддерживаемые протоколы | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Скорости InfiniBand | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| Скорости Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Форма фактора | PCIe HHHL, FHHL, OCP 3.0 |
| Интерфейсные технологии | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Вычислительные системы в сети | SHARP, MPI Tag Matching, коллективные операции по отгрузке |
| Безопасность отгрузки | IPsec, MACsec, TLS (AES-GCM 128/256-битный), Secure Boot |
| Виртуализация | SR-IOV, VirtIO, сети наложения (VXLAN, GENEVE, NVGRE) |
| Точное время | IEEE 1588v2 (12 нс точности), SyncE, PPS в/из |
| Ускорение хранения | NVMe-oF, NVMe/TCP, SRP, iSER, NFS через RDMA, SMB Direct |
| Интерфейсы управления | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Удалённое загрузка | Дистанционная загрузка InfiniBand, iSCSI, UEFI, PXE |
| Условия эксплуатации | Стандартная среда центра обработки данных |
| Регулирующие | RoHS, CE, FCC, VCCI (см. документацию NVIDIA) |
| Включенные аксессуары | Высокая скоба |
* Спецификации основаны на публичной документации NVIDIA и могут варьироваться.
Руководство по выбору
| SKU / Модель | Описание | Скорость порта | Число портов | Интерфейс |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand адаптер | 200 Гбит/с | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand адаптер | 400 Гбит/с | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand Adapter (двухпортовый) | 200 Гбит/с | 2 * OSFP | PCIe 5.0 x16 |
Преимущества
- Ультра-низкая задержка:RDMA и вычисления в сети с отгрузкой оборудования минимизируют расходы на связь.
- Высокая производительность:PCIe 5.0 x16 и 200Gb/s InfiniBand обеспечивают экстремальную пропускную способность для данных-интенсивных приложений.
- Защита инвестиций:Поддерживает несколько скоростей InfiniBand и Ethernet для среды смешанной скорости.
- Улучшенная безопасность:Inline IPsec, MACsec и TLS отгружают безопасные данные при транспортировке без воздействия процессора.
- Комплексная экосистема:Полностью совместим с NVIDIA UFM, HPC-X, MLNX_OFED и основными дистрибутивами Linux.
Обслуживание и поддержка
Компания Hong Kong Starsurge Group Co., Limited предоставляет полную поддержку жизненного цикла адаптеров NVIDIA ConnectX-7:
- Консалтинг до продажи:Выбор адаптера, совместимость сервера и дизайн ткани.
- Логистика и доставка:Глобальная доставка с отслеживанием и таможенным оформлением.
- Техническая поддержка:Установка драйверов, обновления прошивки и настройка производительности.
- Обучение:Практические семинары по управлению RDMA, RoCE и UFM.
- Гарантия:Стандартная 1-летняя гарантия на оборудование (доступны расширенные варианты).
Часто задаваемые вопросы
Что такое NDR200?
NDR200 - это скорость передачи данных InfiniBand, которая обеспечивает 200 Гбит/с на порт.
MCX75310AAS-HEAT совместим с серверами PCIe 4.0?
Да, адаптер PCIe 5.0 x16 и обратно совместим со слотами PCIe 4.0, хотя пропускная способность может быть ограничена скоростями PCIe 4.0.
Этот адаптер можно использовать с коммутаторами Ethernet?
При работе в режиме Ethernet он поддерживает RoCE (RDMA over Converged Ethernet) до 200GbE.
В чем разница между MCX75310AAS-HEAT и MCX75310AAS-NEAT?
В варианте HEAT поддерживается NDR200 (200 Гбит/с), в то время как в варианте NEAT поддерживается NDR400 (400 Гбит/с).
Поддерживает ли адаптер GPUDirect?
Да, он поддерживает GPUDirect RDMA для прямой связи GPU-GPU и GPUDirect Storage для ускоренного доступа к данным с устройств хранения.
Осторожности и безопасность
- Защита от ESD:Используйте заземляющие ремни ESD при обращении с адаптером для предотвращения повреждения электростатическим разрядом.
- Установка:Убедитесь, что сервер отключен и отключен от переменного тока перед установкой адаптера.
- Поток воздуха:Убедитесь, что вокруг адаптера достаточно воздуха, чтобы предотвратить перегрев.
- Обновления прошивки:Следуйте рекомендациям NVIDIA по обновлению прошивки, чтобы избежать нестабильности системы.
- СовместимостьПроверьте совместимость серверов и наличие слотов PCIe перед заказом.
О Гонконге Starsurge Group Co., Limited
Основанная в 2008 году, Starsurge - это технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.и корпоративных клиентов по всему миру. С опытной командой продаж и технических специалистов мы предоставляем индивидуальные сетевые решения от адаптеров и коммутаторов до IoT и пользовательского программного обеспечения поддерживаемые многоязычной поддержкой и глобальной доставкой.Клиент на первом месте, ориентированных на качество и инновации.
Матрица совместимости
| Продукт NVIDIA | Совместима с MCX75310AAS-HEAT | Примечания |
|---|---|---|
| NVIDIA Quantum-3 Switches (Q3200-RA, Q3400-RA) | ✓ | Поддержка XDR и NDR |
| Коммутаторы NVIDIA Quantum-2 | ✓ | Поддержка NDR и HDR |
| Платформы NVIDIA DGX / HGX | ✓ | GPUDirect RDMA и хранилище |
| NVIDIA UFM 3.5 | ✓ | Полное управление тканями и телеметрия |
| Серверы HPE | ✓ | Часть HPE No P45642-B22 |
| Серверы третьих лиц | ✓ | Требуется стандартный слот PCIe |
Контрольный список покупателя
- Слот PCIe:Обеспечить наличие слота PCIe 5.0 x16 (или PCIe 4.0 x16 для обратной совместимости).
- Кабель/передатчик:кабели соединителей OSFP-OSFP или OSFP-OSFP-другие для целевого коммутатора/NIC.
- Операционная системаПроверьте поддержку целевой ОС (Linux, Windows, VMware).
- Водитель:Загрузите и установите последний драйвер MLNX_OFED или Windows от NVIDIA.
- Управление тканями:Планируйте развертывание менеджера подсетей (SM) (централизованное или распределенное).
- Охлаждение:Убедитесь, что сервер имеет достаточный воздушный поток для рассеивания тепла от адаптера.
Сопутствующие продукты
- NVIDIA Q3400-RA 800G InfiniBand Switch
- NVIDIA Q3200-RA 800G InfiniBand Switch
- Передатчики и кабели OSFP 800G
- Устройство управления NVIDIA UFM 3.5
- ConnectX-7 NDR400 адаптеры
