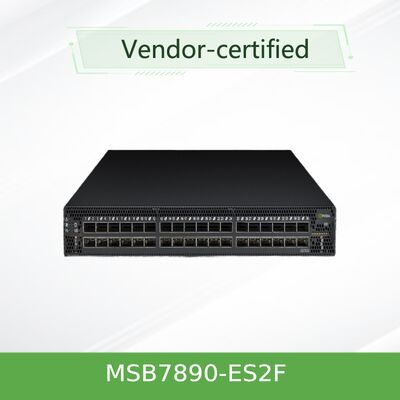

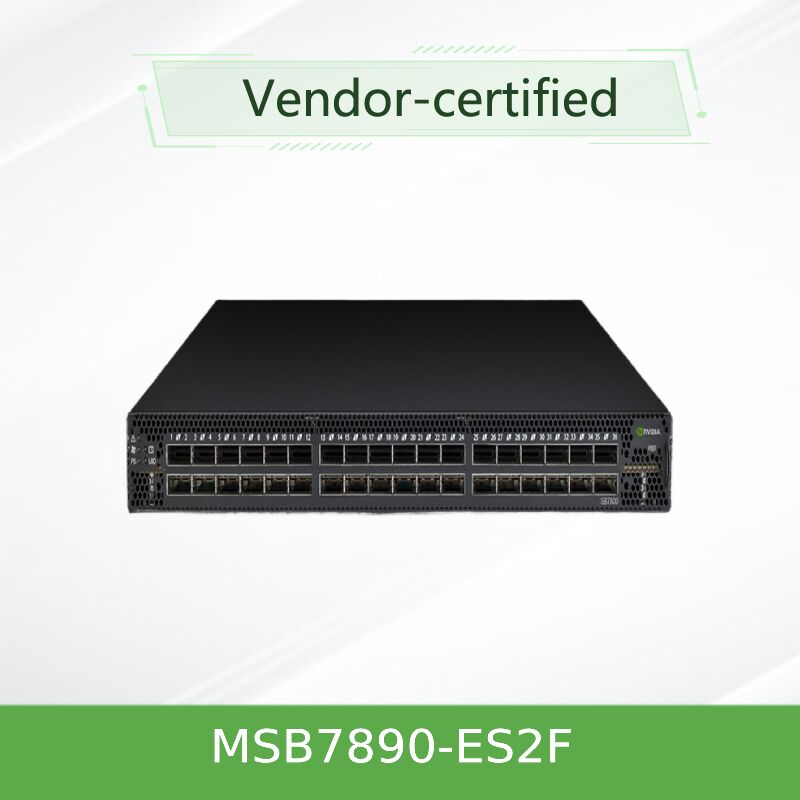

Коммутатор NVIDIA Mellanox MSB7890-ES2F 100G InfiniBand, 36 портов, 7.2 Тбит/с, неуправляемый, с воздушным потоком P2C, готов к UFM
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MSB7890-ES2F |
| Документ: | MSB7800 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Приложение: | Сервер | Состояние: | Новое и оригинальное |
|---|---|---|---|
| Ключевое слово: | Переключатель сети mellanox MSB7890-ES2F | Конфигурация порта: | 36 x QSFP28 (100 ГБ/с EDR Infiniband) |
| Совокупная пропускная способность: | 7,2 ТБ/с | Переключение задержки: | 90 наносекунд |
| Выделить: | Неуправляемый коммутатор InfiniBand 100G,36-портовый сетевой коммутатор Mellanox,Коммутатор InfiniBand 7.2 Тбит/с с воздушным потоком P2C |
||
Характер продукции
Высокопроизводительная фиксированная конфигурация 100 Гбит/с InfiniBand умный коммутатор, обеспечивающий 36 портов 100 Гбит/с с 7,2 Тб/с неблокирующей пропускной способностью, ускорение вычислений в сети SHARPTM,и сверхнизкой задержкой, предназначенные для централизованного управления тканями через NVIDIA UFMTM в крупномасштабных HPC, ИИ и корпоративных дата-центров.
NVIDIA Mellanox MSB7890-ES2F - это неуправляемый интеллектуальный коммутатор InfiniBand 100 Гбит/с, предназначенный для крупномасштабных развертываний центров обработки данных, требующих централизованного управления тканями.Часть серии NVIDIA SB7800, этот коммутатор обеспечивает 36 портов QSFP28 с скоростью 100 Гбит/с на порт, с совокупной неблокирующей пропускной способностью 7,2 Тб/с и сверхнизкой задержкой портов.MSB7890‐ES2F оптимизирован для внешнего управления с помощью NVIDIA Unified Fabric Manager (UFMTM), что позволяет операторам центров обработки данных эффективно обеспечивать, отслеживать, устранять неполадок и поддерживать современные материалы в масштабе.
MSB7890-ES2F имеет то же высокопроизводительное оборудование, что и управляемая серия SB7800, включая встроенный двухъядерный процессор x86 для управления оборудованием коммутатора (фирм-программ, источников питания,вентиляторы) при этом полагаясь на внешних менеджеров подсетей для оркестрации ткани. С поддержкой сетевой вычислительной технологии NVIDIA SHARPTM, переключатель отгружает коллективные операции от процессоров к сетевой структуре, резко ускоряя MPI и рабочую нагрузку глубокого обучения.В варианте MSB7890-ES2F присутствует воздушный поток P2C (порт-на-мощь), что делает его подходящим для архитектур охлаждения центров обработки данных, где холодный воздух подается с портовой стороны.
- 100 Гбит/с InfiniBand на порт36 портов QSFP28, обеспечивающих полную двунаправленную полосу пропускания с неблокирующей архитектурой.
- 7.2 Tb/s Совокупная пропускная способность√ Высокая плотность переключателей в компактном форм-факторе 1U.
- Неуправляемые СКУ для внешнего контроляОптимизирован для централизованного управления через платформу NVIDIA UFMTM; идеально подходит для крупномасштабных тканей, требующих унифицированной оркестрации.
- Ускорение вычислений в сетиТехнология NVIDIA SHARPTM отгружает коллективные операции от процессоров на ткань коммутатора, сокращая время работы MPI и высвобождая ценные ресурсы процессора.
- УФМ готовыБесшовная интеграция с NVIDIA Unified Fabric Manager для передовой телеметрии, прогнозной аналитики и автоматизированной оркестрации тканей на сотнях или тысячах переключателей.

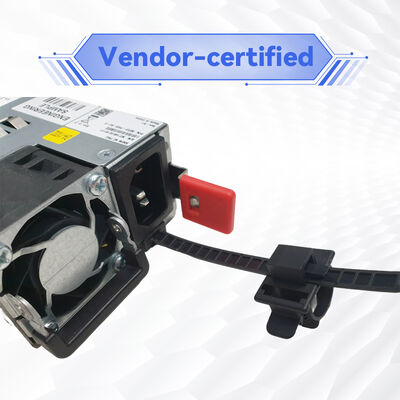

- Избыточные и горячезаменяемые компоненты1+1 избыточные источники питания с сертификацией 80 Plus Gold, плюс модули вентиляторов для максимальной доступности.
- Энергоэффективное проектирование- ATIS взвешенное потребление энергии до 122 Вт для полностью заполненной системы; динамическое масштабирование мощности снижает потребление, когда порты не используются полностью.
- Гибкие варианты охлажденияКонфигурация воздушного потока P2C (port-to-power) (MSB7890-ES2F) с охлаждением спереди-назад.
- Совместимость с прошлым- Бесшовная совместимость с предыдущими скоростями InfiniBand (EDR, FDR, QDR).

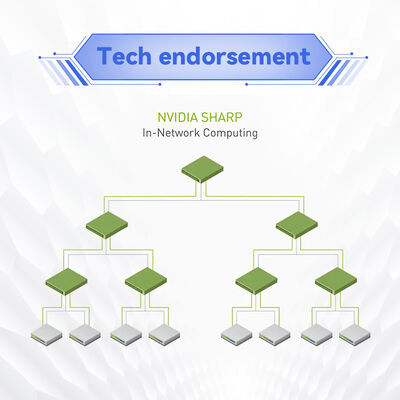

Высокопроизводительные вычисления и рабочие нагрузки ИИ требуют интеллектуальных решений для взаимосвязи для достижения максимальной производительности приложений.Технология NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) встроена непосредственно в кремний переключателя, что позволяет использовать сетевые вычисления, которые перегружают коллективные операции с процессора в сеть коммутаторов.резкое сокращение времени операций MPI и уменьшение количества данных, проходящих через сеть.
Ускоряя коллективные коммуникации, такие как all-reduce, barrier и broadcast, технология SHARPTM обеспечивает значительные улучшения производительности для систем глубокого обучения (NCCL,TensorFlowДополнительные преимущества включают высвобождение ценных ресурсов процессора для вычислений, а не потребление их для обработки связи.что приводит к более высокой общей пропускной способности приложения, без необходимости управления бортовыми коммутаторами.
- Крупномасштабные кластеры ИИ и MLСистемы на базе графического процессора, требующие централизованного управления тканями и телеметрии сотен или тысяч узлов с UFM-оркестрацией.
- Гипермасштабные центры обработки данныхFat-tree, DragonFly+ и многомерные торовые топологии управляются с помощью UFM для максимальной эффективности и единого управления.
- Высокопроизводительные вычисления (HPC)- исследовательские лаборатории, национальные лаборатории и университеты, где внешние менеджеры по производству тканей обеспечивают улучшенные возможности мониторинга и автоматизации.
- Провайдеры корпоративных и облачных услугОкружающая среда, требующая единой системы управления на нескольких переключателях с расширенной телеметрией и прогнозной аналитикой.
- Топ-оф-рэк (ToR) с централизованным управлением¢ высокая плотность 100 Гбит/с соединения листьев с широкой видимостью по всей ткани и автоматизированным обеспечением.

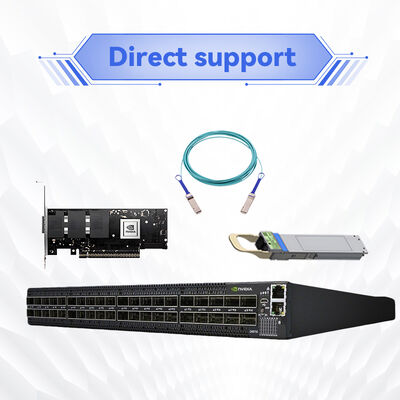

MSB7890‐ES2F работает с NVIDIA ConnectX‐5, ConnectX‐6 и ConnectX‐7 InfiniBand адаптерами, а также с семействами DPU BlueField.Он совместим с предыдущими скоростями InfiniBand (EDR), FDR, QDR), обеспечивая защиту инвестиций и плавные пути миграции.переключатель предназначен для управления через платформу NVIDIA Unified Fabric Manager (UFM), который обеспечивает всеобъемлющее обеспечение ткани, мониторинг и прогнозирующее устранение неполадок, или может управляться любым стандартным менеджером подсетей InfiniBand (OpenSM и т. Д.).Поддержка операционной системы включает все основные дистрибутивы Linux (RHEL), Ubuntu, Rocky Linux, SuSE) и Windows Server с InfiniBand стеком.
| Параметр | Подробности |
|---|---|
| Номер модели | MSB7890-ES2F |
| Порты и скорость | 36 портов QSFP28; 100 Гбит/с на порт |
| Совокупная производительность | 7.2 Tb/s без блокировки |
| Смена задержки | Ультранизкий (типичный до 130 нс) |
| Управление | Неуправляемое внешнее управление через NVIDIA UFMTM или OpenSM; встроенный процессор Intel Celeron 1047UE с двойным ядром, 4 ГБ оперативной памяти DDR3, 16 ГБ SSD для управления аппаратным обеспечением шасси |
| Силовое питание | 1+1 избыточная горячая замена, 100‐127VAC / 200‐240VAC, 80 Plus Gold, сертифицированная ENERGY STAR |
| Охлаждение | Вентиляторы, подлежащие перемене на горячем уровне; воздушный поток P2C (от порта к энергии) MSB7890-ES2F |
| Управление портами | 1x RJ45, 1x RS232 (консоль), 1x USB |
| Размеры (HxWxD) | 1.7 x 16.85 x 27.0 дюйма (43.6 x 433.2 x 590.6 мм), 1U |
| Вес | 11.978 кг (26,4 фунта) |
| Операционная температура | от 0°C до 45°C |
| Сертификации | CE, FCC, VCCI, ICES, RCM, RoHS, CS, cTUVus, CU |
| Гарантия | Ограниченная годовая гарантия на оборудование (доступны варианты расширения) |
| Номер заказной части (OPN) | Описание | Поток воздуха | Управление |
|---|---|---|---|
| MSB7890-ES2F | 100 Гбит/с InfiniBand 1U switch, 36 портов QSFP28, двойная переменная питательная установка, стандартная глубина, воздушный поток P2C, рельсовый комплект | P2C (от порта к энергии) | Неуправляемая (уФМ готова) |
| MSB7890-ES2R | То же самое, что и выше, с C2P воздушным потоком (мощь-порт) | C2P (Power to Port) | Неуправляемая (уФМ готова) |
| MSB7800-ES2F | Управляемый вариант, воздушный поток P2C, бортовый менеджер подсетей, MLNX-OS | П2С | Управляемый (MLNX-OS) |
| MSB7800-ES2R | Управляемый вариант, C2P воздушный поток, бортовый менеджер подсетей, MLNX-OS | C2P | Управляемый (MLNX-OS) |
| MSB7880-ES2F | 100 Гбит/с InfiniBand маршрутизатор, P2C воздушный поток, функциональность шлюза | П2С | Управляемый |
| MSB7880-ES2R | 100 Гбит/с InfiniBand маршрутизатор, C2P воздушный поток, функциональность шлюза | C2P | Управляемый |
Для крупномасштабных развертываний, требующих централизованного управления тканями через UFM, идеальным выбором является MSB7890-ES2F (поток воздуха P2C).Управляемые варианты (MSB7800) подходят для небольших кластеров или автономных развертываний, требующих управления подсетью на борту..
- Централизованное управление тканями- Использовать NVIDIA UFM для единой видимости, автоматизации и прогнозной аналитики по всей структуре - идеально подходит для крупномасштабных развертываний.
- Высокая рентабельность инвестицийВысокая плотность портов в 1U уменьшает количество переключателей и сложность кабеля, снижая капитальные затраты.
- Энергоэффективность передовые показатели энергоэффективности (обычно 122 Вт) при взвешенном измерении ATIS; динамическое масштабирование мощности снижает эксплуатационные затраты.
- Ускорение SHARPTMДо 10 раз быстрее коллективных коммуникаций без потребления циклов хост-CPU, максимизируя использование вычислений.
- Уменьшенная сложность ИТ в масштабе- Единая система управления сотними или тысячами коммутаторов упрощает работу и сокращает административные расходы.
- Улучшенная телеметрия и аналитикаИнтеграция UFM обеспечивает телеметрию сетей в режиме реального времени, прогнозирование неисправностей и киберинтеллект на базе ИИ.
- Защита инвестиций¢ Обратная совместимость с предыдущими поколениями InfiniBand, защищая существующие инвестиции в инфраструктуру.
Starsurge Group предоставляет услуги по охране жизненного цикла коммутаторов NVIDIA Mellanox, включая консультации по архитектуре до продажи, тестирование концепции и глобальную логистику.Наша опытная техническая команда предлагает удаленное устранение неполадокДля развертывания UFM мы предлагаем профессиональные услуги по конфигурации платформы, интеграции и обучению.Опции продления гарантии и 24x7 приоритетная поддержка доступна по запросуМногоязычная поддержка для регионов EMEA, Америки и АТР обеспечивает быструю реакцию на критически важные задачи.
- Убедитесь, что температура окружающей среды находится в пределах от 0 до 45 °C; поддерживайте надлежащую вентиляцию стойки.
- Используйте только квалифицированные оптические кабели QSFP28 или DAC, перечисленные в руководстве по совместимости NVIDIA.
- Направление воздушного потока: MSB7890-ES2F использует P2C (port-to-power) подтвердить, что схема охлаждения стойки соответствует воздушному потоку спереди-назад.
- Электроснабжение должно быть подключено к соответствующему напряжению переменного тока (100-240ВАК) с заземлением.
- Для инициализации и управления тканями должен быть развернут внешний менеджер подсетей (UFM, OpenSM или другой).
- Допустить достаточное расстояние для переднего и заднего воздушного потока (рекомендуется минимум 6 дюймов).
- Масса приблизительно 12 кг
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыПоддерживаемая опытной командой продаж и технической, Starsurge поддерживает такие отрасли, как правительство, здравоохранение,Производство, образования, финансов и предпринимательства.
С клиентом-первый подход, Starsurge фокусируется на надежном качестве, быстрого обслуживания и индивидуальных решений.Разработка программного обеспечения на заказ, и многоязычная поддержка помогая клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
| Компонент | Поддерживаемые модели / типы |
|---|---|
| Адаптеры | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Кабели и оптика | QSFP28 DAC (пассивный до 3 м, активный до 5 м), AOC, оптические приемопередатчики (SR4, LR4, ER4) |
| Операционные системы | Линукс (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 с стеком InfiniBand |
| Платформы управления | NVIDIA UFM, OpenSM, другие подсетевые менеджеры, соответствующие стандартам |
| Поддержка топологии | Толстое дерево, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Подтвердить направление воздушного потока: MSB7890-ES2F использует P2C (порт-на-мощь) - проверять совместимость охлаждения стойки (холодный воздух спереди).
- Проверьте тип кабеля: QSFP28 DAC или оптические приемопередатчики на основе требований расстояния.
- Проверка входа питания: двойной избыточный переменный ток с разъемами C13/C14.
- Убедитесь, что глубина стойки поддерживает 27 дюймов (стандартная глубина).
- План для внешнего менеджера подсетей: лицензия UFM или развертывание OpenSM требуется для работы ткани.
- Проверка требований лицензирования программного обеспечения UFM, если необходимы расширенные функции телеметрии и аналитики.
- Подтвердите поддержку SHARPTM в стеке приложений (NCCL, OpenMPI с плагином SHARP).
