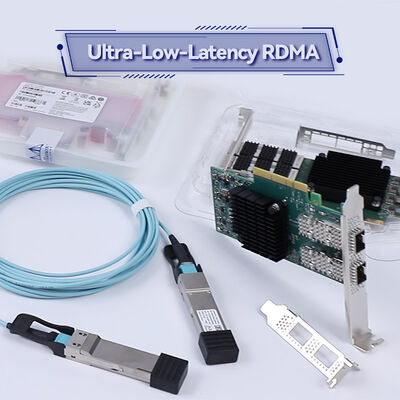

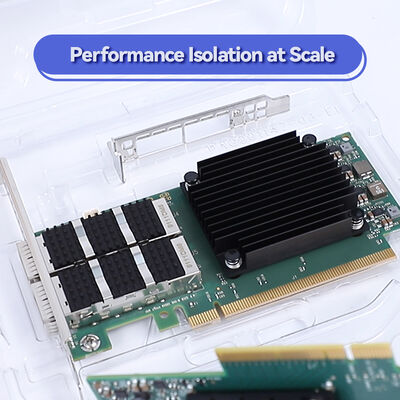

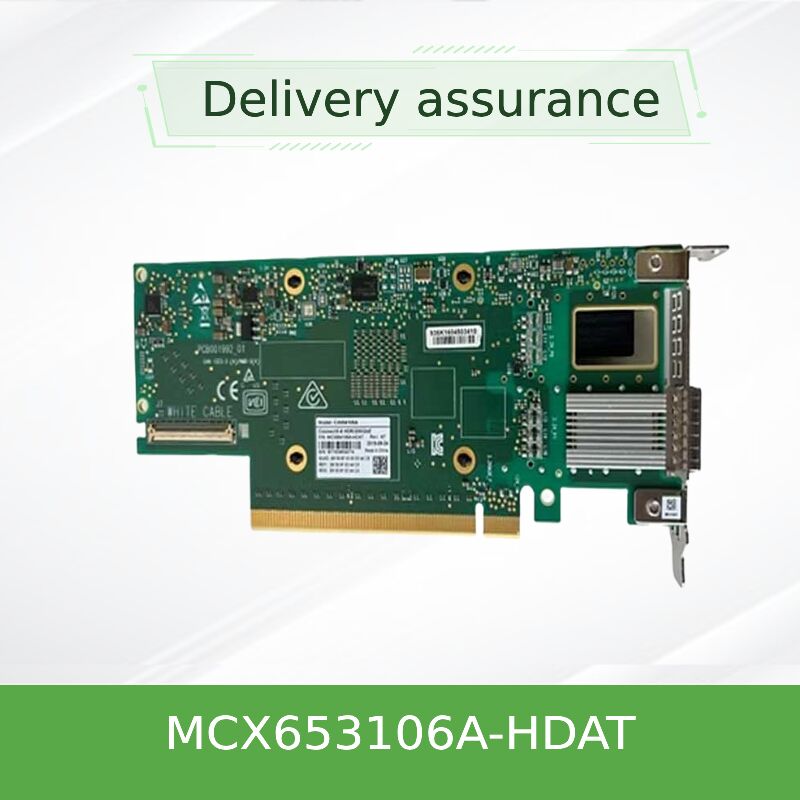

NVIDIA ConnectX-6 MCX653106A-HDAT

Двухпортовый интеллектуальный адаптер HDR InfiniBand 200 Гбит/с

Раскройте экстремальную производительность HPC и ИИ с помощью NVIDIA In-Network Computing. Этот адаптер PCIe 4.0 x16 обеспечивает 215 миллионов сообщений в секунду и аппаратное ускорение для самых требовательных центров обработки данных.

Обзор продукта

NVIDIA ConnectX-6 MCX653106A-HDAT — это двухпортовый интеллектуальный адаптер InfiniBand и Ethernet со скоростью 200 Гбит/с, разработанный как основа платформы NVIDIA Quantum InfiniBand. Он интегрирует передовые функции, такие как Remote Direct Memory Access (RDMA), разгрузка NVMe over Fabrics (NVMe-oF) и шифрование на уровне блоков, для значительного снижения нагрузки на ЦП. Перенося вычисления в сетевую среду, этот адаптер повышает масштабируемость и эффективность для высокопроизводительных вычислений, рабочих нагрузок машинного обучения и гипермасштабных облачных инфраструктур.

Ключевые особенности

• Сверхвысокая пропускная способность: Подключение 200 Гбит/с на порт с максимальной совокупной пропускной способностью 200 Гбит/с.
• Вычисления в сети: Аппаратная разгрузка для коллективных операций, сопоставления тегов MPI и протокола встречи.
• Шифрование на уровне блоков: Аппаратное шифрование XTS-AES 256/512 бит для безопасности данных, соответствующей стандарту FIPS.
• Поддержка PCIe 4.0: Скорость соединения 16 GT/s с полной обратной совместимостью с PCIe 3.0/2.0/1.1.
• Скорость передачи сообщений: До 215 миллионов сообщений в секунду для экстремальной производительности при работе с малыми пакетами.
• Разгрузка хранения данных: Разгрузка целевых устройств и инициаторов NVMe-oF, T10-DIF и поддержка SRP, iSER, NFS RDMA.
• Виртуализация: SR-IOV с до 1K виртуальных функций и ASAP2 для разгрузки OVS.

Технология NVIDIA In-Network Computing

ConnectX-6 интегрирует уникальные движки In-Network Computing от NVIDIA, перенося коллективные операции связи (такие как MPI all-reduce) с ЦП на сетевую среду. Это значительно снижает задержку и освобождает циклы ЦП для обработки приложений. В сочетании с RDMA и расширенным сопоставлением памяти (UMR) адаптер обеспечивает GPU Direct RDMA и прямое взаимодействие GPU через сеть, ускоряя обучение ИИ-кластеров и сложные симуляции.

Типичные сценарии развертывания

• Высокопроизводительные вычисления (HPC): Крупномасштабные кластеры для симуляции погоды, вычислительной гидродинамики и молекулярной динамики.
• ИИ и машинное обучение: Распределенное обучение глубоких нейронных сетей, требующее высокой пропускной способности и низкой задержки.
• Корпоративные центры обработки данных: Целевые устройства хранения NVMe-oF, ускорение баз данных и виртуализированная инфраструктура.
• Гипермасштабное облако: Многопользовательские среды, требующие аппаратной изоляции и QoS.
• Платформы с жидкостным охлаждением: Совместимость с конструкциями пластин охлаждения Intel Server System D50TNP для высокоплотных развертываний.

Совместимость

Система и ЦП: Платформы на базе x86, Power, Arm, GPU (с GPUDirect) и FPGA.
Коммутаторы: Полная совместимость с коммутаторами NVIDIA Quantum InfiniBand до 200 Гбит/с и стандартными коммутаторами Ethernet.
Кабели: Пассивные медные, активные оптические и DAC кабели с разъемами QSFP56.

Технические характеристики

Примечание: Технические характеристики основаны на доступной документации. Для получения полной информации, пожалуйста, уточните перед заказом.

Руководство по выбору: MCX653106A-HDAT

Эта модель представляет собой двухпортовый вариант QSFP56 в форм-факторе PCIe stand-up. Он поддерживает как InfiniBand, так и Ethernet на скоростях до 200 Гбит/с. Для однопортовых решений рассмотрите MCX653105A-HDAT. Для форм-фактора OCP 3.0 обратитесь к серии MCX653436A-HDAT.

Преимущества ConnectX-6 MCX653106A-HDAT

• Перспективный ввод-вывод: Готовность к PCIe 4.0 обеспечивает пропускную способность для ЦП и ГП следующего поколения.
• Безопасность по умолчанию: Встроенное шифрование, соответствующее стандарту FIPS, устраняет необходимость в самошифрующихся накопителях.
• Консолидация инфраструктуры: Один адаптер поддерживает как InfiniBand, так и Ethernet, упрощая инвентаризацию.
• Масштабируемое хранилище: Полная разгрузка NVMe-oF снижает нагрузку на ЦП в архитектурах с разделенным хранилищем.

Сервис и поддержка

При поддержке опытной технической команды Hong Kong Starsurge Group мы предоставляем:

• Помощь в предпродажной конфигурации для вашей конкретной среды HPC или корпоративной среды.
• Глобальная доставка с отслеживанием и безопасной упаковкой.
• Руководство по обновлению прошивки и поддержка загрузки драйверов.
• Гарантийное обслуживание и услуги RMA (условия могут различаться в зависимости от региона).

Часто задаваемые вопросы

В: Совместима ли эта карта со стандартными коммутаторами Ethernet?
О: Да, MCX653106A-HDAT поддерживает как InfiniBand, так и Ethernet. Он может работать на скоростях 200/100/50/40/25/10/1 Гбит/с.

В: Поддерживает ли он NVIDIA GPUDirect?
О: Абсолютно. Он поддерживает GPUDirect RDMA и PeerDirect для прямого взаимодействия GPU-GPU через сеть.

В: В чем разница между MCX653106A-HDAT и MCX653106A-ECAT?
О: Суффикс -HDAT указывает на высокоскоростной вариант, поддерживающий 200 Гбит/с, в то время как -ECAT обычно обозначает версию с более низкой скоростью (100 Гбит/с). Всегда проверяйте руководство по заказу.

В: Могу ли я использовать эту карту в слоте PCIe Gen 3?
О: Да, она обратно совместима с PCIe Gen 3.0, но пропускная способность будет ограничена примерно 100 Гбит/с на порт из-за более медленной шины.

Меры предосторожности при установке

• Обеспечьте адекватный воздушный поток; адаптер может потребовать активного охлаждения в плотных средах.
• Используйте только модули и кабели QSFP56, проверенные для работы на скорости 200 Гбит/с, чтобы избежать нестабильности соединения.
• Проверьте поддержку разделения слотов PCIe на вашей материнской плате, если используете вариант Socket Direct.
• Проверьте бюджет мощности: карта потребляет питание от слота PCIe; высокопроизводительные оптические модули могут потребовать дополнительного учета мощности.

Ключевые факты в обзоре

Матрица совместимости

Контрольный список покупателя

• Убедитесь, что на сервере есть свободный слот PCIe 4.0 x16 (физически и электрически).
• Проверьте скорость fabric InfiniBand: эта карта поддерживает HDR (200 Гбит/с).
• Выберите подходящие модули QSFP56 (SR, LR или DAC) для вашего расстояния.
• Убедитесь, что мощность и охлаждение достаточны для высокоскоростной работы.
• Проверьте поддержку ОС/драйверов: RHEL, Ubuntu, Windows Server и т. д.
