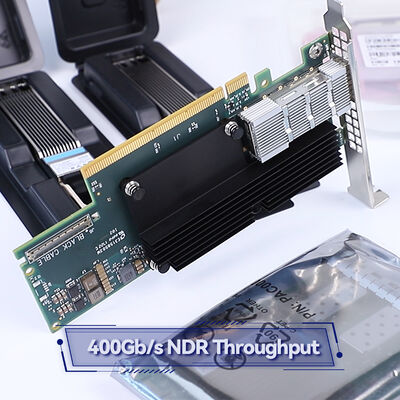

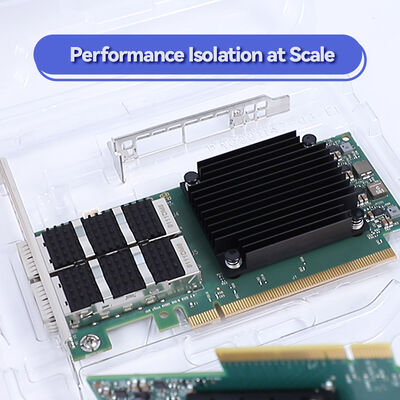

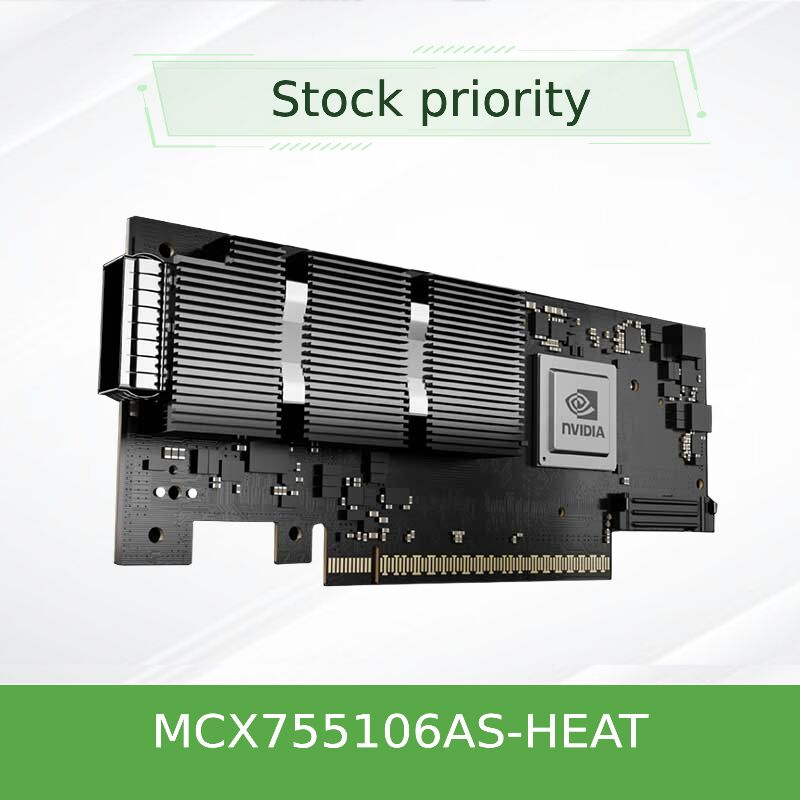

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s ИнфиниБэндный умный адаптер
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| Документ: | Connectx-7 infiniband.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | Порты: | 2-порт |
|---|---|---|---|
| Технология: | Infiniband | Тип интерфейса: | OSFP56 |
| Спецификация: | 16,7 см х 6,9 см | Источник: | Индия / Израиль / Китай |
| скорость передачи: | 200GBE | Интерфейс хоста: | Gen3 X16 |
| Выделить: | NVIDIA ConnectX-7 адаптер InfiniBand,Сетевая карта Mellanox 400 Гбит/с,Умный адаптер с поддержкой NDR |
||
Характер продукции
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s ИнфиниБэндный умный адаптер
Флагманская модель PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Сетевой адаптер RDMA с ультранизкой задержкой 400Gb / s, разработанный для заводов ИИ, кластеров HPC и гипермасштабных облачных центров обработки данных.ConnectX-7 MCX755106AS-HEAT интегрирует сетевые вычисления, аппаратная безопасность и расширенная виртуализация для ускорения современных научных вычислений и программно-определенных инфраструктур.
Обзор продукции
Семейство NVIDIA ConnectX-7 обеспечивает передовые характеристики с пропускной способностью до 400 Гбит/с на порт, поддерживая как InfiniBand (NDR/HDR/EDR), так и Ethernet (до 400 Гбит/с).MCX755106AS-HEATОбладает интерфейсом хоста PCIe Gen5 (до 32 полос), плотностью двойного порта 400 Гбит/с, возможностью использования нескольких хостов и передовыми двигателями для GPUDirect RDMA, ускорения NVMe-oF и криптографии встроенной.Построен для требовательной подготовки ИИ, симуляции и аналитики в режиме реального времени, этот адаптер уменьшает затраты на ЦП, одновременно максимизируя пропускную способность данных и безопасность.
С бортовой памятью для загрузки на место встречи, SHARP коллективное ускорение, и ASAP2 SDN загрузки,ConnectX-7 преобразует стандартные серверы в высокопроизводительные узлы сети с почти нулевым джиттером и наносекундной точностью (IEEE 1588v2 класс C).
Ключевые особенности
- NDR InfiniBand и 400GbE готовы- до 400 Гбит/с на порт, конфигурация с двумя портами, обеспечивающая общую пропускную способность 800 Гбит/с; поддерживает NDR, HDR, EDR InfiniBand и 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (до 32 полос)- высокопроизводительный интерфейс хоста с подсказками обработки TLP, ATS, PASID и SR-IOV.
- Вычислительные системы в сети- Огрузка оборудования коллективных операций (SHARP), протокол встречи, разрыв буфера.
- GPUDirect RDMA & GPUDirect Хранение- Прямая трасса данных от GPU к NIC, ускоряющая глубокое обучение и анализ данных.
- Аппаратные системы безопасности- Inline IPsec/TLS/MACsec шифрование/дешифрование (AES-GCM 128/256-бит) + безопасный загрузка с аппаратным корнем-доверенности.
- Усовершенствованное ускорение хранения- NVMe-oF (по тканям/TCP), NVMe/TCP offload, передача подписи T10-DIF, iSER, NFS по RDMA, SMB Direct.
- ASAP2 SDN & VirtIO ускорение- ОВС, VXLAN/GENEVE/NVGRE, отслеживание соединений и программируемый анализатор.
- Точное время- PTP (IEEE 1588v2) с точностью 12 нс, SyncE, время-выключенное планирование, пакетное ритмирование.
Технология: Внутри ConnectX-7
Построенный на 7-нм процессе, ConnectX-7 интегрирует несколько аппаратных двигателей ускорения, которые разгружают процессор и обеспечивают детерминированную производительность.
- RDMA через конвергентный Ethernet (RoCE)- Нулевой RoCE для низкозадержанных Ethernet тканей.
- Динамически связанный транспорт (DCT) и XRC- Эффективная коммуникация MPI и HPC.
- По запросу (ODP) и регистрация пользовательской памяти (UMR)- Упрощает управление памятью для крупномасштабных приложений.
- Протокол масштабируемой иерархической агрегации и редукции (SHARP)- Сокращение данных в сети для коллективов MPI.
- Технология многохостов- Позволяет до 4 независимых хостов делиться одним адаптером, оптимизируя использование сервера.
- Управляемость PLDM и SPDM- Обновление прошивки, мониторинг и сертификация устройств для обеспечения безопасности предприятия.
Типичные задания
- Кластеры ИИ и машинного обучения- широкомасштабные тренинги с NCCL, UCX и GPUDirect RDMA.
- Симуляция и исследования HPC- Моделирование погоды, геномика, молекулярная динамика требуют низкой задержки MPI.
- Гипермасштабное облако и SDDC- Сетевые перекрытия, ускорение NFV, безопасное многопользование (SR-IOV).
- Системы хранения данных предприятий- NVMe-oF нацелен на выгрузку и распределенные файловые системы (Lustre, GPUDirect Storage).
- 5G Edge & Telecom- Инфраструктуры, чувствительные к времени, с классом C PTP и MACsec безопасности.
Совместимость
Операционные системы и виртуализация:Встроенные драйверы для Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) и Kubernetes (CNI плагины). Оптимизирован для NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL,и UCC.
Компьютерная совместимость:Стандартные слоты PCIe Gen5 (механические x16, электрические x16/x32) сертифицированы с основными серверными платформами от систем HPE, Supermicro и NVIDIA DGX.
Совместимость:Полностью совместима со спецификацией InfiniBand Trade Association 1.5, IEEE 802.3 для Ethernet и спецификации PCI-SIG Gen5.
Спецификации - ConnectX-7 MCX755106AS-HEAT
| Параметр | Подробности |
|---|---|
| Модель продукта | MCX755106AS-HEAT |
| Форма фактора | PCIe HHHL (половина высоты, половина длины), FHHL опциональный |
| Интерфейс хоста | PCIe Gen5.0 x16 (до 32 полос, поддержка бифуркации и многохостинга) |
| Сетевые протоколы | InfiniBand (NDR/HDR/EDR) и Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Конфигурация порта | QSFP-DD с двумя портами (2x 400Gb/s NDR, 800Gb/s в совокупности) |
| Скорости InfiniBand | NDR 400Gb/s на порт, HDR 200Gb/s, EDR 100Gb/s, FDR (совместимы) |
| Скорости Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Встроенная память | Интегрированная сетевая память для разгрузки места встречи и буфера взрыва |
| Безопасность отгрузки | Встроенный IPsec, TLS, MACsec (AES-GCM 128/256-битный), Secure Boot, Flash шифрование |
| Хранение и выгрузка | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS через RDMA, SMB Direct |
| Время и синхронизация | IEEE 1588v2 PTP (12 нс точности), SyncE, программируемая PPS, планирование с запусканием времени |
| Виртуализация | SR-IOV, ускорение VirtIO, VXLAN/NVGRE/GENEVE, отгрузка, отслеживание соединения (файрвол L4) |
| Управляемость | NC-SI, MCTP через SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, SPI flash, JTAG |
| Удалённое загрузка | InfiniBand загрузка, iSCSI, UEFI, PXE |
| Потребление энергии | Не указано публично - двухпортный высокопроизводительный адаптер требует достаточного воздушного потока; пожалуйста, подтвердите перед заказом |
| Операционная температура | от 0°C до 55°C (при соответствующем охлаждении шасси) |
Примечание: некоторые параметры могут варьироваться в зависимости от прошивки и конфигурации системы.
Преимущества - созданы для современных центров обработки данных
Наименьшая общая стоимость владенияОтгружает процессор от сетевых, хранилищных и безопасных задач, снижая затраты на питание и охлаждение в Гбит/с.
Будущая пропускная способностьPCIe Gen5 и NDR 400G на порт устраняют узкие места для серверов GPU следующего поколения и кластеров ИИ.
Безопасность предприятияВстроенное шифрование оборудования (IPsec/TLS/MACsec) и безопасная цепочка доверия соответствуют требованиям (FIPS, DoD).
Бесшовная интеграцияПолная совместимость с основными дистрибутивами, гипервизорами и платформами контейнерной оркестрации.
Часто задаваемые вопросы (FAQ)
Вопрос: совместим ли MCX755106AS-HEAT с коммутаторами InfiniBand и Ethernet?
Да. ConnectX-7 поддерживает двойную протокольную работу; вы можете использовать его в режиме InfiniBand (NDR fabric) или Ethernet mode (RoCE).
Вопрос: Поддерживает ли эта модель с двумя портами GPUDirect Storage на обоих портах одновременно?
Абсолютно. GPUDirect Storage и GPUDirect RDMA полностью поддерживаются в обоих портах, что позволяет непосредственно перемещать данные между хранилищем и GPU-памятью без буфера отскока CPU.
Вопрос: Какие варианты бифуркации PCIe доступны для MCX755106AS-HEAT?
Он поддерживает стандартную бифуркацию (x16, x8/x8) и NVIDIA Multi-Host, позволяя до 4 независимых хостов с соответствующими платформами коммутаторов PCIe.
Вопрос: Могу ли я использовать этот адаптер для разгрузки NVMe/TCP?
Да, загрузка оборудования для NVMe через TCP уменьшает использование процессора и улучшает задержку для программного обеспечения.
В: Где я могу найти новейшее прошивку и драйверы?
Драйверы включены в основные ядра Linux (MLNX_OFED). Официальные инструменты NVIDIA Mellanox (mlxconfig, flint) поддерживают обновления прошивки.
Предупреждения и примечания к заказу
- Убедитесь, что материнская плата сервера обеспечивает слот PCIe Gen5 с достаточным охлаждением (активный воздушный поток рекомендуется для работы 400G).
- Для конфигураций с несколькими хостами проверьте требования к поддержке платформы и кабелированию (может потребоваться разделение кабелей).
- Оптические модули / кабели DAC продаются отдельно; для соответствия используют передатчики с квалификацией NVIDIA.
- Максимальное потребление энергии не опубликовано NVIDIA; типичная тепловая конструкция предполагает диапазон 30W-40W при большой нагрузке для модели с двумя портами, пожалуйста, подтвердите с помощью руководства по тепловой характеристике шасси.
- Для криптографических функций (IPsec/TLS offload) может потребоваться дополнительное лицензирование; пожалуйста, подтвердите с продажами.
Матрица совместимости (упрощенная)
| Компонент / Экосистема | Поддерживается | Примечания |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Да, да. | Сертифицированный с двумя портами |
| VMware vSphere / ESXi | Да (SR-IOV) | Поддержка водителя включена |
| Ядро Linux 5.x+ | Да (в коробке) | MLNX_OFED рекомендуется |
| Windows Server 2022 | Да, да. | Native RDMA / RoCE |
| Kubernetes / CNI | Да, да. | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Да, да. | Оптимизирован для глаголов InfiniBand |
Контрольный список покупателя - Принятие ConnectX-7
- Проверьте хост-платформу: слот PCIe Gen5 (или Gen4 с обратной совместимостью, но ограниченной пропускной способностью).
- Подтвердить тип кабеля: 400G NDR (OSFP/QSFP-DD) или разделитель для 2x200G на порт.
- Проверьте охлаждение: для высокомощного адаптера с двумя портами требуется воздушный поток не менее 350 LFM.
- Для функций безопасности: подтвердите, необходимы ли безопасная загрузка и крипторазгрузка (модель HEAT включает в себя аппаратное корневое доверие и полные встроенные двигатели).
- Комплект программного обеспечения: MLNX_OFED или версия драйвера почтового ящика совместима с вашим ядром / ОС.
