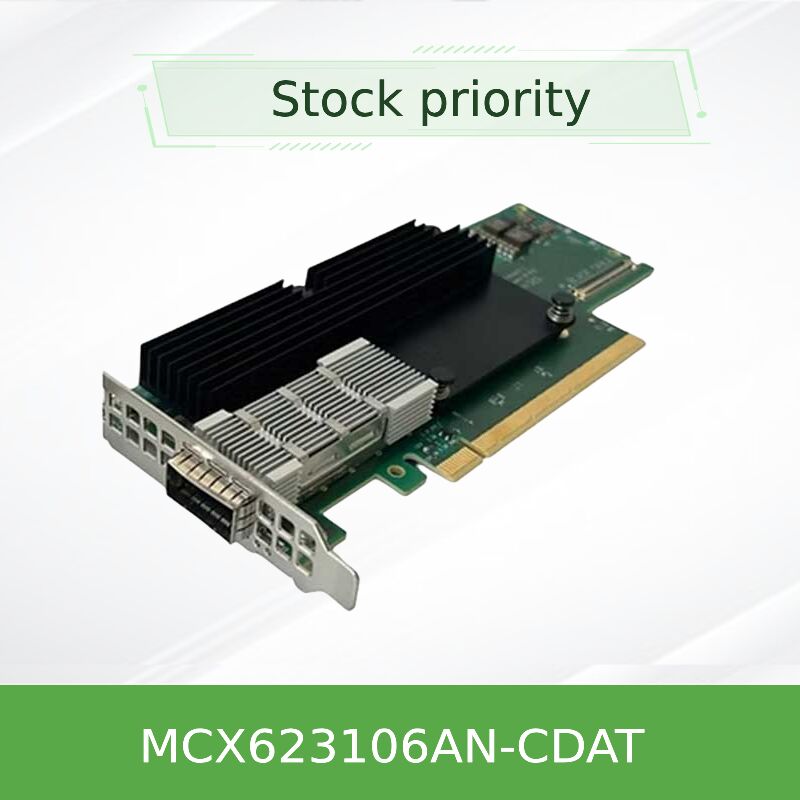

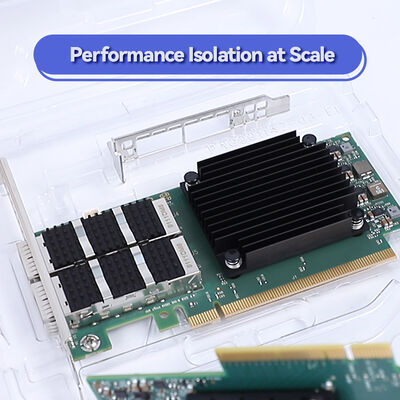

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT Умная сетевая интерфейсная карта (SmartNIC)

Модель продукта:MCX623106AN-CDAT.Интерфейс:Двухпортовый SFP28Скорость передачи данных:10/25 Гбит/порт (50 Гбит в общей сложности)Интерфейс хоста:PCIe 4.0 x8

1. Обзор продукции

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT представляет собой высокопроизводительный, богатый функциямиУмная сетевая интерфейсная карта (SmartNIC)Он был разработан для ускорения и защиты инфраструктуры центра обработки данных.Карта NICинтегрирует передовые аппаратные ускорители для программно-определяемых сетей (SDN), RDMA по конвергентной Ethernet (RoCE) и встроенного шифрования IPsec.Двойные порты SFP28 поддерживают гибкое соединение 10GbE или 25GbE, обеспечивающий до 50 Гбит/с совокупной пропускной способности.Прямое дополнение высокоскоростной инфраструктуры, построенной с помощью таких решений, какМК-9700.серии.

2Основные характеристики

• Высокопроизводительная связь:Два порта 10/25 ГбЭ или один порт 50 ГбЭ (через кабель разрыва).
• Интерфейс PCIe:PCI Express 4.0 x8 (обратно совместимый с PCIe 3.0).
• Аппаратные ускорители:Выделенные двигатели для RoCE, ASAP2 (SDN) и криптографии IPsec.
• Расширенная виртуализация:Всеобъемлющая поддержка SR-IOV и VirtIO для развертывания виртуальных машин и контейнеров с высокой плотностью.
• Улучшенная безопасность:Аппаратное root-of-trust для безопасной загрузки и проверки прошивки.
• Интеллектуальные отгрузки:Безгражданские TCP-выгрузки, перезапись заголовков, отслеживание соединений и иерархическая QoS.

3Основные технологии и стандарты

Этот SmartNIC построен на основе передовых технологий, которые определяют современные сети центров обработки данных:

• ASAP2 (ускоренный переключатель и обработка пакетов):Выгружает всю плоскость данных SDN (VXLAN, GENEVE, NVGRE) вКарта сети.оборудование.
• RoCE с нулевым касанием (ZTR):Реализация RDMA через конвергентный Ethernet, которая работает беспрепятственно в существующих сетях без необходимости специальных конфигураций QoS, таких как PFC.
• Встроенное ускорение IPsec:аппаратное шифрование/дешифрование для IPsec-тунелей на линейной скорости, поддерживающее AES-256/512-XTS.
• Модуль безопасности аппаратного обеспечения (HSM) Lite:Предоставляет аппаратное корневое доверие с использованием криптографии RSA для безопасного обновления прошивки и защиты от клонирования.

4Как это работает: Преимущества SmartNIC

В отличие от традиционногоКарта NICКогда сетевой трафик прибывает, его программируемый анализатор идентифицирует тип пакета.Трафик RoCE помещается непосредственно в память приложения через RDMA, обходя ядро ОС. Пакеты сетевого наложения (VXLAN/GENEVE) расшифровываются двигателем ASAP2. Пакеты IPsec дешифровываются встроенно.Все эти сложные операции обрабатываются на скорости провода на самой картеЭтот процесс освобождает значительные циклы процессора, освобождая ресурсы сервера для основных приложений и уменьшая задержку.МК-9700.Экосистемы.

5. Сценарии применения

• Гиперконвергентная инфраструктура (HCI):Ускоряет трафик хранилищ (vSAN, Ceph) с использованием RoCE для малозадержки, высокой пропускной способности передачи данных.
• Платформы NFV облачных и телекоммуникационных услуг:Отгружает виртуальные коммутации (OVS) и сетевые функции (пожарные стены, маршрутизаторы) через ASAP2, улучшая плотность и производительность виртуальных машин.
• AI/ML и HPC кластеры:Обеспечивает высокую пропускную способность и низкую задержку, что имеет решающее значение для распределенного обучения и параллельных вычислительных задач.
• Безопасные корпоративные сетиСоздает высокопроизводительные, зашифрованные туннели между центрами обработки данных или в облако с использованием аппаратно-ускоренного IPsec.
• Сеть хранения:Идеально подходит для инициаторов NVMe-oF (NVMe over Fabrics), использующих RoCE для эффективного доступа к хранилищу.

6Технические спецификации

Примечание: этоКарта сети.Для OCP 3.0 SFF или других вариантов, пожалуйста, спросите.

7. Конкурентные преимущества

• Общая стоимость владения (TCO):Уменьшает использование процессора сервера до 30% для сетевых задач, что позволяет консолидировать рабочую нагрузку или развертывать меньшие, более энергоэффективные серверы.
• Упрощенное развертывание RoCE:Технология Zero-Touch RoCE устраняет сложность настройки беспотери Ethernet, обеспечивая высокопроизводительное хранилище и сети ИИ на существующей инфраструктуре.
• Целостная безопасность:Сочетает в себе безопасность конечных точек (аппаратное RoT) с безопасностью сети (IPsec с скоростью линии), обеспечивая глубокую стратегию защиты непосредственно на устройстве.Карта NIC.
• Инвестиции на будущее:Готовность PCIe 4.0 и поддержка протоколов следующего поколения гарантируют, что карта остается актуальной через несколько циклов обновления сервера, как и дизайн сервера.МК-9700.серийные коммутаторы, к которым он часто подключается.

8. Поддержка и услуги

Мы обеспечиваем бесперебойный опыт от отбора до развертывания:

• Оригинальная гарантия:Все продукты охвачены полной стандартной гарантией NVIDIA.
• Технические консультации:Наши эксперты помогают с проверкой совместимости и планированием интеграции для вашего конкретного сервера и среды переключения.
• Надежное снабжение:Мы поддерживаем стратегическую инвентаризацию для поддержки потребностей в закупках на основе проектов и ad-hoc.
• Глобальная логистика:Эффективная перевозка и таможенное оформление для международных клиентов.

9Часто задаваемые вопросы

10Важные меры предосторожности

• СовместимостьПроверьте, что настройки BIOS/UEFI сервера включили PCIe ASPM и SR-IOV при необходимости.
• Фирм-программ:Всегда используйте версии прошивки, рекомендованные NVIDIA для вашей конкретной комбинации драйверов и ОС. Используйте механизм безопасного обновления.
• Тепловая:Убедитесь, что воздух проходит через раковину карты, не блокируйте вентиляционные отверстия в шасси сервера.
• Электростатический разряд (ESD):Держите карту за края и используйте антистатический запястье во время установки.

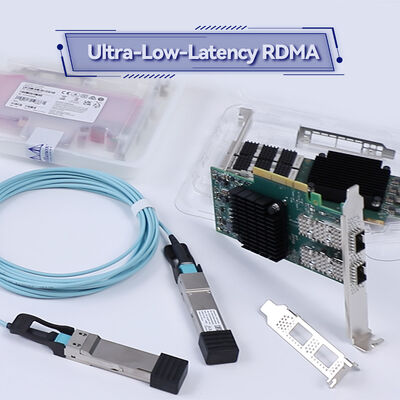

• Оптическая совместимость:Использовать оптические приемопередатчики SFP28 или кабели прямого подключения (DAC), которые квалифицированы для использования с адаптерами ConnectX-6 Lx.
