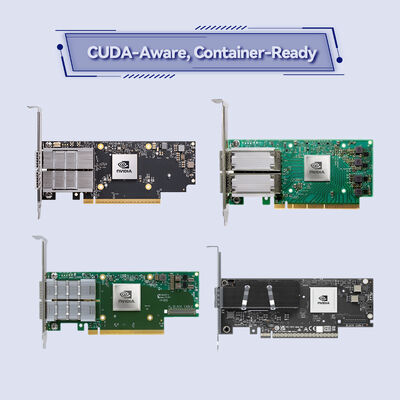

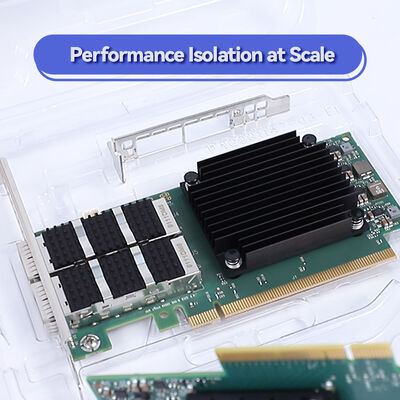

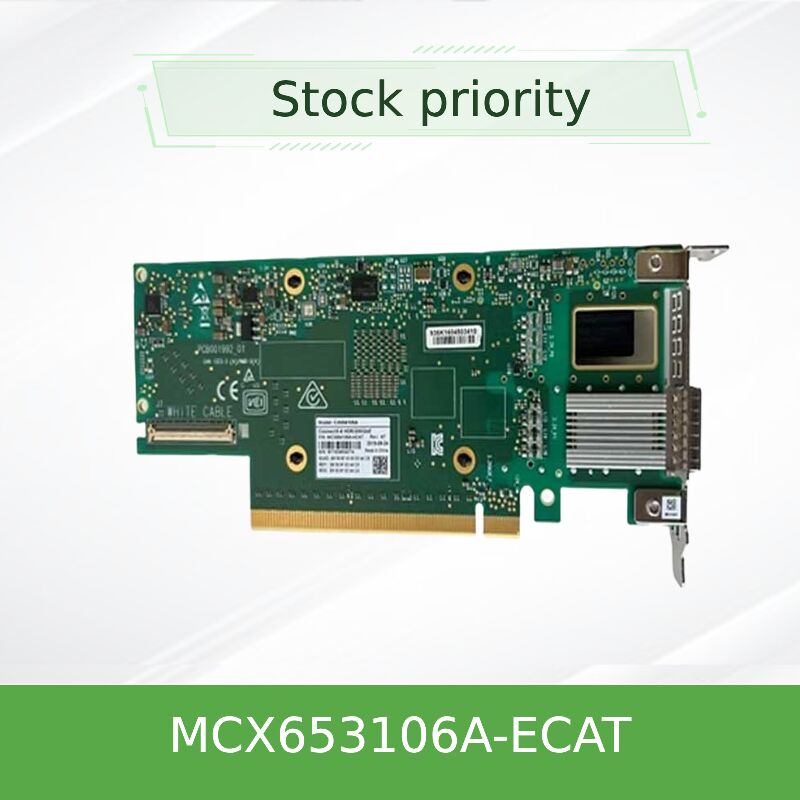

NVIDIA MCX653106A-ECAT ConnectX-6 100Gb/s Dual-Port InfiniBand & Ethernet Smart Network Interface Card (Карта интерфейса интеллектуальной сети с двумя портами)

1. Обзор продукции

NVIDIA® ConnectX®-6 MCX653106A-ECAT - это универсальный смартфон с двумя портамисетевая картапредназначен для высокопроизводительных развертываний центров обработки данных. Поддерживая как InfiniBand EDR (до 100 Гбит/с на порт), так и подключение Ethernet, этот адаптер обеспечивает исключительную пропускную способность,сверхнизкая задержкаИдеально подходит для ускорения HPC, ИИ, облачных и хранилищных нагрузок.Ник картабалансирует производительность с гибкостью, что делает его краеугольным камнем для современных, эффективных материалов для центров обработки данных.

2Основные характеристики и спецификации

• Высокоскоростная связь:Двухпортовый EDR InfiniBand 100 Gb/s или Ethernet 100 Gb/s на порт.
• Гибкость протокола:Поддерживает протоколы InfiniBand и Ethernet на одном и том же оборудовании.
• Усовершенствованный двигатель отгрузки:Очищение аппаратного обеспечения для RDMA, TCP/IP, NVMe over Fabrics (NVMe-oF) и протоколов хранения.
• Высокая эффективность:Предоставляет высокие скорости сообщений и чрезвычайно низкую задержку, сокращая время выполнения приложений.
• Сильная виртуализация:Поддержка SR-IOV до 1000 виртуальных функций, обеспечивающая безопасную среду для нескольких пользователей.
• Современный интерфейс хоста:Интерфейс PCIe 3.0/4.0 x16 для максимальной совместимости полосы пропускания.
• Улучшенная программная экосистема:Широкая поддержка драйверов для Linux, Windows Server и VMware.

3Основные технологии

Это...сетевая картаиспользует проверенную архитектуру ConnectX-6 и ключевые отраслевые стандарты:

• ASIC с двумя протоколами:Дизайн с одним чипом, поддерживающий InfiniBand (IBTA 1.3) и высокопроизводительный Ethernet (RoCE).
• PCIe Gen4 готов.Максимизирует пропускную способность хоста-адаптера, устраняя узкие места для потоков 100 Гбит/с.
• Выгрузка оборудования:RDMA, checksum, TSO/LSO и NVMe-oF обработки обрабатываются наНик карта, освобождая ресурсы процессора.
• Технология переключения ASAP2:Предоставляет аппаратное ускорение для Open vSwitch (OVS), улучшая производительность виртуализированной сети.
• Качество обслуживания (QoS):Усовершенствованное управление трафиком с детальным контролем для предсказуемой производительности.

4Как это работает: Умный путь выгрузки

MCX653106A-ECAT трансформирует сетевые серверы, обрабатывая сложные задачи в специальном оборудовании:

1. Прямой доступ к данным:Использует RDMA, чтобы обеспечить прямое размещение данных между памятью приложения и сетью, обходя расходы на ЦП и ОС.
2. Обработка протокола:Операции с стеком TCP/IP и заголовки протокола хранения обрабатываются на адаптере со скоростью строки.
3. Обход виртуализации:SR-IOV позволяет виртуальным машинам напрямую получить доступ ксетевая картааппаратное обеспечение, обеспечивающее почти нативную производительность.
4. Ускорение хранения:Инициатор NVMe-oF и целевые отгрузки упрощают доступ к удаленным массивам хранения NVMe.

Эта интеллектуальная архитектура разгрузки позволяетНик картаактивный ускоритель производительности, а не просто компонент подключения.

5Целевые приложения и случаи использования

• Высокопроизводительные вычисления (HPC):Соединяет вычислительные узлы в кластерах, выполняющих научно-инженерные симуляции на основе MPI.
• Инфраструктура обучения ИИ/МЛ:Предоставляет высокопропускные связи между серверами GPU, ускоряя параллельные учебные задачи.
• Центры обработки данных облачных и гипермасштабных систем:Идеально подходит для разделения хранилища (NVMe-oF), виртуализированных сетевых функций и платформ анализа данных.
• Сохранение и базы данных предприятий:Улучшает производительность SAN (SRP, iSER) и кластеров баз данных, требующих низкой задержки RDMA.
• Консолидированные серверы нагрузки:Идеально подходит для серверов, работающих с смешанными рабочими нагрузками, благодаря поддержке двойного протокола и универсальным отгрузкам.

6Технические спецификации

7. Конкурентные преимущества

Почему вы выбрали MCX653106A-ECAT для вашей инфраструктуры?

• Многофункциональность двойного протокола:Один.сетевая картаподдерживает как InfiniBand, так и Ethernet, предлагая гибкость развертывания и защиту инвестиций.
• Высокая эффективность процессора:Комплексная отгрузка оборудования значительно снижает использование процессора для сетевых задач, освобождая ядра для приложений.
• Доказанная надежность ConnectX-6:Построен на передовой в отрасли адаптерной технологии NVIDIA с обширной полевой проверкой.
• Оптимизирован для современных нагрузок:Природная поддержка NVMe-oF и RDMA ускоряет хранение и HPC-приложения.
• Платформа, готовая к будущему:Совместимость PCIe 4.0 обеспечивает готовность к следующему поколению серверных платформ.

8. Поддержка и услуги

Мы стоим за каждым адаптером MCX653106A-ECAT с комплексными услугами поддержки:

• Полная гарантия производителя:Оригинальный продукт NVIDIA со стандартной гарантией.
• Гарантированные поставки:Мы поддерживаем стабильный запас, чтобы обеспечить надежную и быструю доставку.
• Экспертная техническая поддержка:Наша команда предоставляет руководство по интеграции, проверку совместимости и помощь в настройке производительности.
• Долгосрочное партнерство:Мы предлагаем постоянную поддержку обновлений драйверов/фирм-программ и рекомендации по лучшей практике для вашего конкретного случая использования.

9Часто задаваемые вопросы

Вопрос: Могу ли я использовать эту карту для сетей InfiniBand и Ethernet одновременно?

А:Карта работает в одном режиме протокола за порт, как это настроено драйвером / прошивкой.но предлагает гибкое развертывание в различных средах.

Вопрос: Какой тип кабелей необходим для подключения 100 Гбит/с?

А:Для InfiniBand EDR используйте кабели QSFP56 EDR (DAC или AOC). Для 100GbE используйте кабели QSFP56 100GbE.или оптических приемопередатчиков) зависит от расстояния и совместимости.

Вопрос: Совместим ли этот адаптер с технологией NVIDIA GPU Direct?

А:Да, он полностью поддерживает NVIDIA GPUDirect® RDMA (PeerDirect), что позволяет осуществлять прямую передачу данных между GPU-памятью и сетью, что имеет решающее значение для нагрузок ИИ и HPC.

Вопрос: Поддерживает ли он старые скорости Ethernet, такие как 10 Гбит или 25 Гбит?

А:Да, благодаря обратной совместимости и автоматическому взаимодействию порты поддерживают более низкие скорости Ethernet, включая 10, 25, 40 и 50 GbE при использовании соответствующих кабелей или разрывов.

10Установка и эксплуатационные примечания

• Совместимость системы:Убедитесь, что ваш сервер имеет слот PCIe x16 (Gen3 или Gen4) и отвечает требованиям к питанию / охлаждению для высокопроизводительнойНик карта.
• Требования к ПО:Перед использованием установить последние драйверы NVIDIA OFED или WinOF-2 с официального портала поддержки NVIDIA.
• Тепловые соображения:Обеспечьте адекватный поток воздуха по шасси по теплоотводу карты для оптимальной производительности и долговечности.
• Защита от ESD:Всегда обращайтесь с адаптером, используя надлежащие антистатические меры.
• Обновления прошивки:Периодически проверяйте и применяйте обновления прошивки, чтобы обеспечить стабильность, безопасность и доступ к последним функциям.
