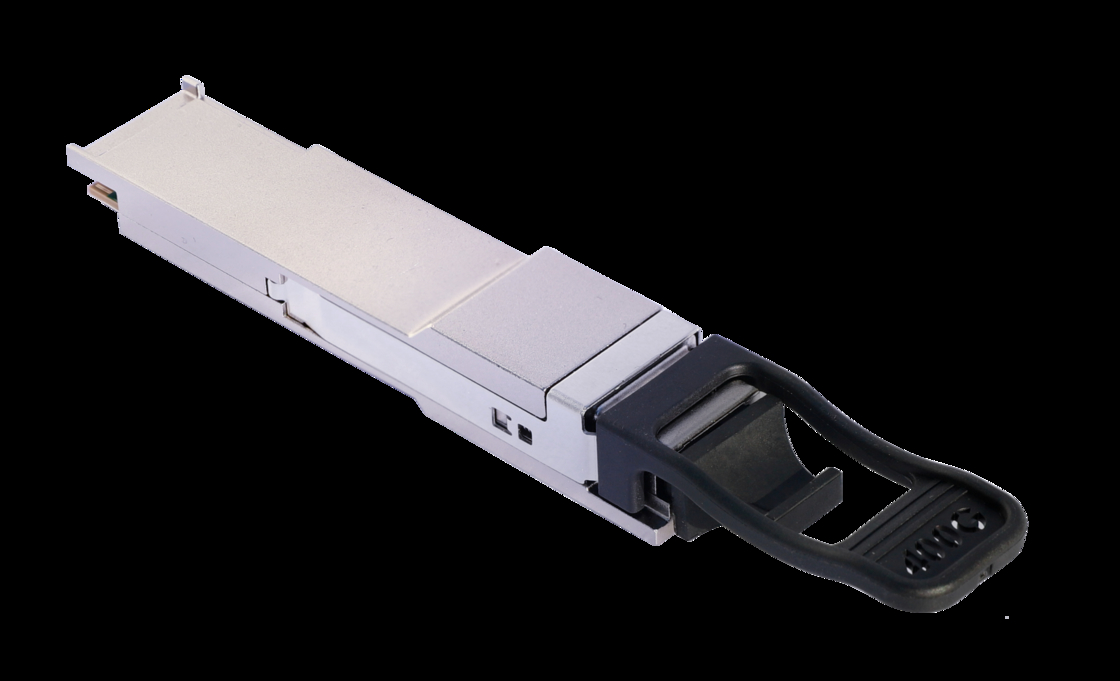

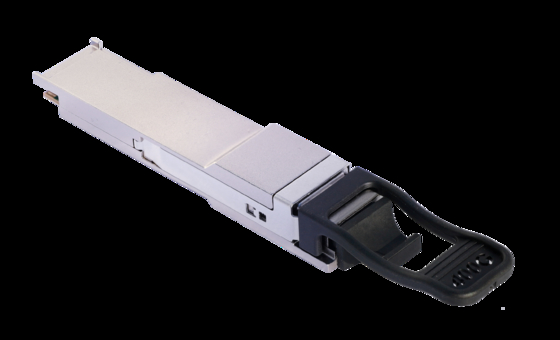

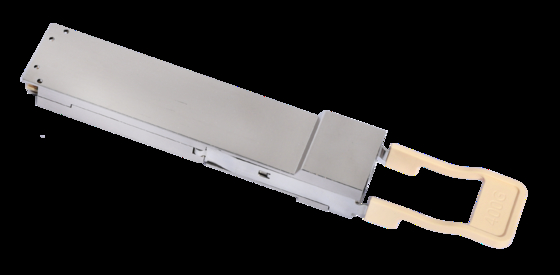

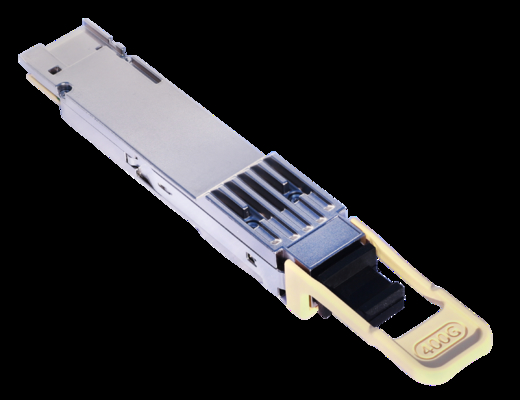

400G OSFP 112 VR4 CC-OSFP04VR4-12D Трансивер для волоконно-оптических соединений Техническая поддержка
Подробная информация о продукте:
| Фирменное наименование: | starsurge |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картон |
| Время доставки: | Согласно количеству |
| Условия оплаты: | T/T. |
| Поставка способности: | 10000pcs/месяц |
|
Подробная информация |
|||
| Модель №.: | CC-OSFP04VR4-12D | Поддержка сети: | Ethernet |
|---|---|---|---|
| Содержание информации: | Данные | состояние: | Новый |
| Скорость: | 400 г | Режим: | Qsfp112 Sr4 |
| Транспортный пакет: | Упаковка | Спецификация: | 400*265*100 мм |
| Торговая марка: | OptModule | Источник: | Китай |
| Производственные мощности: | 50000 | ||
Характер продукции
400G OSFP 112 VR4 Передатчик
1.1 400G OSFP 112 VR4 Общее описание
Этот модуль представляет собой горяче-подключаемый оптоволоконный приемопередатчик в формате QSFP с цифровой диагностикой мониторинга (DDM) и функцией управления.Модуль 400G QSFP112 SR4 имеет четыре идентичные и независимые полосы, которые обеспечивают связь от точки к точке 400Gb / s через OM4 многомодные волокна до 100 мЭто делает его идеальным недорогим решением для оптических соединений в центре обработки данных с коротким расстоянием.
Центральная длина волны каждой полосы составляет 850 нм. Низкое потребление энергии и отличная производительность EMI позволяют проектировать систему с высокой плотностью портов.Продукт разработан и испытан в соответствии с промышленными стандартами безопасности.Передатчик является лазерным продуктом класса 1 по стандартам FDA/CDRH США и IEC 60825-1:2007 & IEC 60825-2:2004+A1+A2.
Передатчик может быть удобно смонтирован и выпущен из хост-системы через замок.
Передатчик работает от одного источника питания +3,3 В в диапазоне температуры от 0 до +70 ° C. корпус изготовлен из металла для защиты от EMI.
1.2 400G OSFP 112 VR4 Особенности
400G QSFP112 SR4 Optical Transceiver предлагает следующие функции:
. Поддержка 100GBASE на полосу в многорежимном волокне. Горяче-подключаемый QSFP112 Форм-фактор типа 1
Скорость передачи данных до 425 Гбит в секунду (4x 106,25 Гбит в секунду)
Доступ до 100 м на ММФ ((OM4)
. 850nm VCSEL лазер и PIN-приемник
Высокоскоростной электрический интерфейс ввода/вывода (400GAUI-4)
. Температура рабочего корпуса: от 0 до +70°C. Соответствует требованиям RoHS 6/6
Соответствует стандартам 400G QSFP112 MSA и CMIS4.0
|
Силовое питание напряжение
|
Vcc
|
-Нет.5
|
3.6
|
V
|
|
ХранениеТемпературный диапазон1,2
|
TST
|
-40
|
85
|
°C
|
|
Относительная рабочая влажность1,2,3
|
RH
|
5
|
85
|
%
|
|
Примечания:
1 Абсолютный Максимальный Рейтинги выше, чем ущерб, причиненный устройству. 2 Между рекомендуемыми условиями эксплуатации и абсолютными максимальными рейтингами не планируется длительная эксплуатация и может произойти постоянная деградация устройства. 3 Неконденсирующий. |
||||
|
Параметр
|
400GBASE-SR4
|
|
|
|
Код заявки
|
400G-SR4
|
|
|
|
Стандартный
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
Скорость передачи данных ((Gb/s)
|
425 Гбит/с
|
|
|
|
Параметр
|
400GBASE-SR4
|
Единица
|
|
|
Сигнализационная скорость, по полосам (диапазон)
|
530,125±100 ppm
|
GBd
|
|
|
Формат модуляции
|
PAM4
|
-
|
|
|
Средняя длина волны (диапазон)
|
844 ~ 863
|
nm
|
|
|
Спектральная ширина RMS1 ((max)
|
0.6
|
nm
|
|
|
Средняя стартовая мощность на одну полосу (max)
|
4
|
dBm
|
|
|
Средняя стартовая мощность на полосу (минут)
|
- Четыре.6
|
|
|
|
Внешняя амплитуда оптической модуляции (OMAouter), каждая полоса (max)
|
3.5
|
dBm
|
|
|
Внешняя амплитуда оптической модуляции (OMAouter), каждая полоса (min) formax ((TECQ, TDECQ) ≤1,8 дБ или1,8 |
¥2.6 -4,4+max ((TECQ,TDECQ) |
dBm dBm |
|
|
Передатчик и дисперсионное закрытие для PAM4 ((TDECQ), каждая полоса ((max)
|
4.4
|
ДБ
|
|
|
Передатчик закрывает PAM4 ((TECQ), каждую полосу ((max)
|
4.4
|
ДБ
|
|
|
Превышение/подвышение (max)
|
26
|
%
|
|
|
Сила передатчика на экскурсии, каждая полоса (max)
|
2
|
dBm
|
|
|
Соотношение вымирания
|
2.5
|
ДБ
|
|
|
Время перехода передатчика, каждая полоса (max)
|
17
|
пс
|
|
|
Средняя пусковая мощность отключенного передатчика на каждом поле (max)
|
-30
|
dBm
|
|
|
RIN12OMA ((max)
|
-131
|
dB/Hz
|
|
|
Оптическая потеря возвращения (max)
|
12
|
ДБ
|
|
|
Окруженный поток2
|
≥86% при 19nm≤30% при 4,5um
|
-
|
|
|
400G OSFP 112 VR4 Примечания:
1RMS - это стандартное отклонение спектра. 2Если измеряется в типе A1a.2 или типе A1a.3, или A1a.450 мкм волокна, не соответствующие стандарту IEC 61280-1-4 |
|
||
|
Параметр
|
Ссылка
|
Стоимость
|
Единица
|
|
Сигнализационная скорость, по полосам (диапазон)
|
120 грамм.3.4.1
|
53.125± 50
ppm |
GBd
|
|
Дифференциальное допускаемое напряжение pk-pkin (min)
|
120 грамм.5.1
|
900
|
mV
|
|
Дифференциал к среднему убытку прибыли ((min)
|
120 грамм.3.3.2
|
Уравнение
(120G-2) |
ДБ
|
|
Эффективная потеря прибыли, ERL ((min)
|
120 грамм.3.4.3
|
8.5
|
ДБ
|
|
Дифференциальное несовпадение окончания (max)
|
120 грамм.3.1.3
|
10
|
%
|
|
Испытание нагрузки модуля на ввод1
|
120 грамм.3.4.2
|
Смотрите 120G.3.4.2
|
|
|
Размер допустимого напряжения в одностороннем диапазоне ((мин)
|
120 грамм.5.1
|
- 0,4 к 3.3
|
V
|
|
DC общее напряжение (min) 2
|
120 грамм.5.1
|
- 350
|
mV
|
|
DC общего напряжения (max) 2
|
120 грамм.5.1
|
2850
|
mV
|
|
Примечания:
1 Соответствует BER, указанному в 120G.1.1. 2 напряжение постоянного тока общего режима, генерируемое хостом. |
|||
